潛艇通訊篇第三章(資料搜集員VR2ZKG)

接收信號的主力 --- 超長波VeryLowFrequency

潛艇雖然不適合發出信號，但它在水中卻仍然要而且可以接收電波，超長波VLF於是就被用在這個目的上。VLF的周波數是3至30 kHz，此周波帶嚴格來說並非入於電磁波範圍，但它卻相當於高音聲周波數帶。波長長達10至100公里。犀利 !!

這種電波可進入海面下數公尺，如果條件良好可到達十至十五公尺。然而VLF的送信設施卻非常大規模。舊日本海軍曾考慮在潛艇進行艦隊決戰時使用，可以說是世界海軍中最早把VLF實用化的國家。

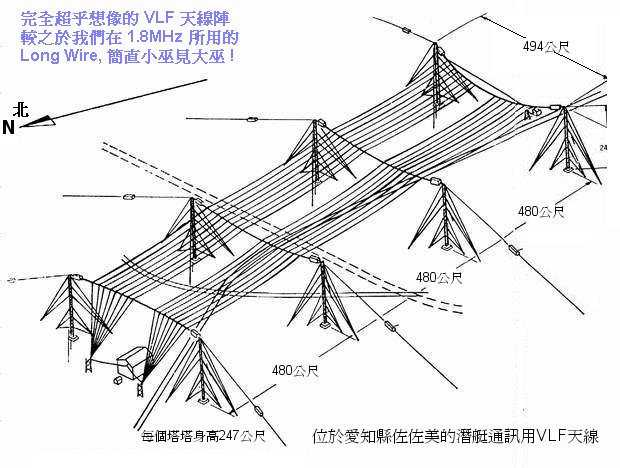

左圖是設於日本愛知縣佐佐美的大通信所，有八座高250公尺的大鐵塔，從二座高三十公尺的供應塔各延伸8條送信電線。八座鐵塔分成二列，每列四座，每座之間的間隔為480公尺，列的間隔則為494公尺，因此八座天線塔約佔了2公里乘0.5五公里寬的場所。此外，自塔的頂部向外延伸了500公尺為了減少區域損失(near field loss)的電線。

佐佐美通信所於1929年完成，指揮潛艇隊直到終戰，戰後被美國海軍接收，1951年、64年進行改建，至今仍是美國海軍對全世界展開VLF送信網的重要據點之一。送信周波數是17.400kHz，波長11,467公尺，送信效率百分之二十三。第二次大戰中，德國海軍在馬德堡設立VLF送信局，曾發出波長28,000公尺的信號。英國海軍則在路格維擁有15kHz的VLF局。

目前在全世界進行潛艇活動的美國海軍，在世界各地設有七所VLF局。蘇俄合計擁有二十六所，其中五所的出力超過 500 kW，五所在 100至500 kW之間，十六所在 1000 kW 以下。不過，地點都限在蘇俄本土內，據 ZKG 搜集回來的軍事情報雜誌所說，這些VLF局主要用作觀察大西洋方面較密集，而黑海和太平洋方面則較稀疏。

相對的美國海軍的VLF局可完全覆蓋全世界。蘇俄的VLF送信的特徵是使用VLF周波數帶中較低的周波數，這可能是為了在深海中也能受信。當然資料的傳送量也隨之減少。

美國海軍的七所VLF送信局分別在美國本土的華盛頓州的吉姆克利克、緬因州的卡特拉、馬里蘭州的安那波利斯、巴拿馬的巴基亞、夏威夷的魯魯雷伊、澳洲的西北角，以及前述的佐佐美。各局配合當地的地形，各有獨特的天線形式。

其中景觀最奇特的要算是吉姆克利克局，該局利用峽谷架設有長大的天線。峽谷底的海拔是210公尺，北側是980公尺高的懷勒山，南側是920公尺高的布爾山。(幸好我還能找到我姐姐當年讀何文田官中時的地理科Atlas而找到這幾座山的譯名出來)二座天線塔並列在二座山頂上，架起有十條懸吊式的天線。其中長的有2,650公尺，短的也有1,720公尺，懷勒山側的寬是1,690公尺，布爾山側的寬是997公尺。由於此等軍事設施直至現今為止仍然是高度機密，故此該情報雜誌記者仍未能攝得一張較為清晰的照片，容後待屈得金核下之地球防衛軍派偵察機去用超高解像間諜攝影機影到之後再同大家分享.

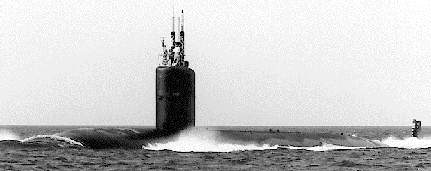

如此大規模的天線，會令人聯想到受信的一方可能也必須要拖曳和它對稱的長天線，事實上不然，只要很袖珍的天線即可受信。一般使用環形天線就已足夠，潛艇的方位探測器(Direction Finder)用的天線桅桿傍邊通常是最佳的裝設位置。

不過，因它最大出力僅能到達十五公尺的深度，所以潛艇必須浮到這個深度才能接收，這的確是一個大問題。因此在塑膠製的浮標內裝設交叉環形天線，自超深度潛航的潛艇射出並拖曳的方式遂被採用。

這種情形下，裝有天線的浮標會在十五公尺以下的淺海處，而潛艇本身則在超過300公尺的深度。但因曳航方式無法發揮高速，所以美國潛艇間中亦有攜帶 510公尺長 的天線。如果使用它的話，在水中深度可以30 knots的高速航行，並進行接收信號。

uu 潛艇在水底中是不會發射 VLF 訊號的 !! 原因 : 駐波太大，容易被偵測到 uu
