High Frequency LNA schematics

Iulian Rosu - YO3DAC / VA3IUL - http://www.qsl.net/va3iul/

    The LNA schematics presented are based on Infineon Silicium-Germanium transistors.

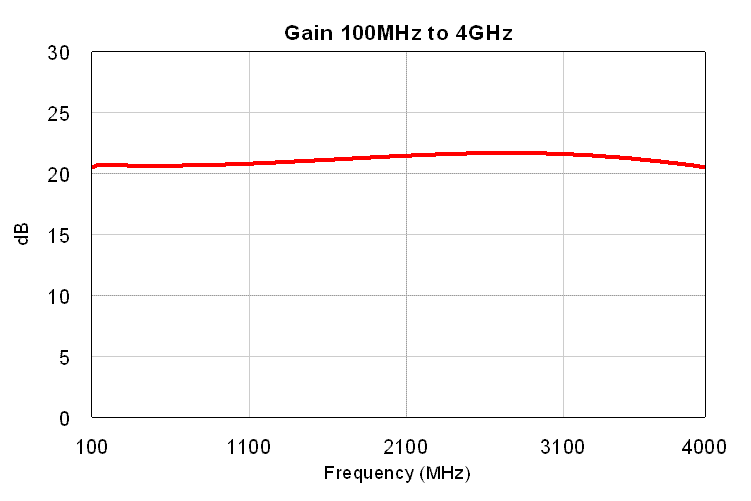

1 - Wideband LNA - Frequency Range 100MHz to 4GHz, Gain = 20dB

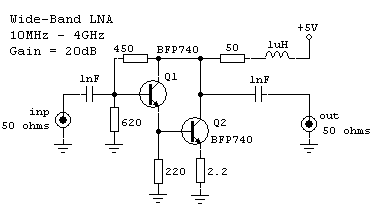

2 - Wideband LNA - Frequency Range 100MHz to 4GHz, Gain = 20dB

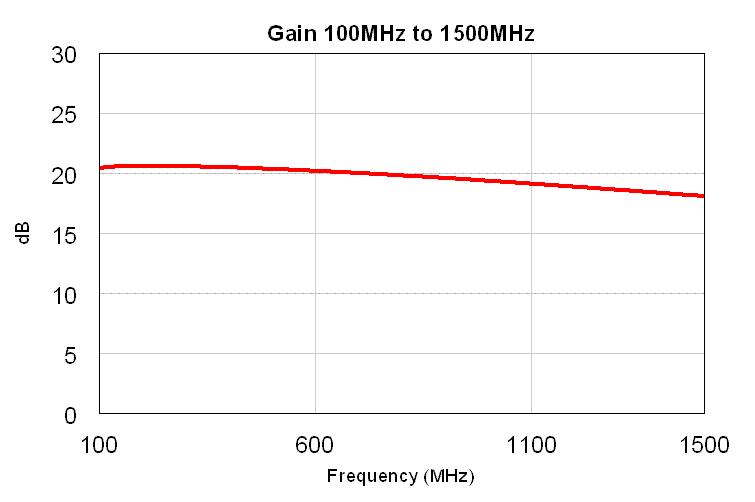

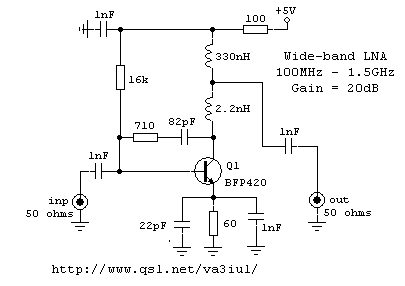

3 - Wideband LNA - Frequency Range 100MHz to 1.5GHz, Gain = 20dB

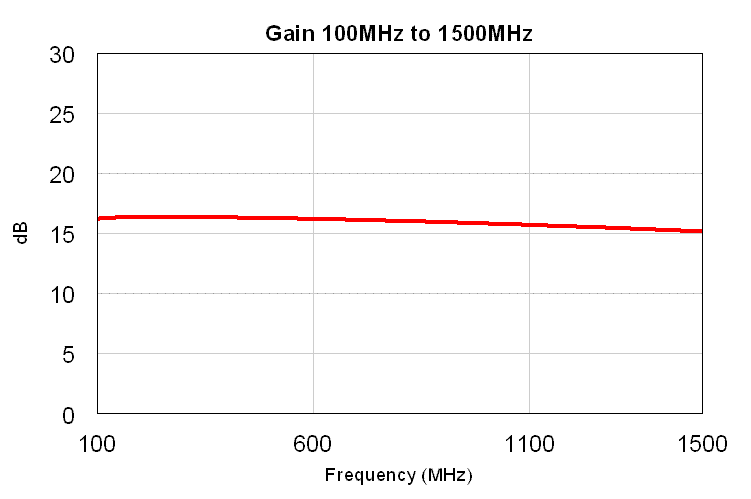

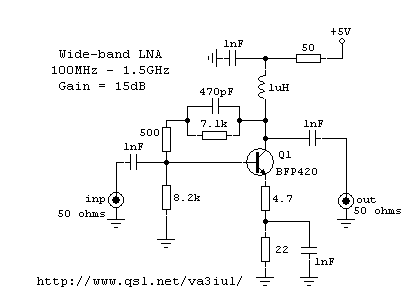

4 - Wideband LNA - Frequency Range 100MHz to 1.5GHz, Gain = 15dB

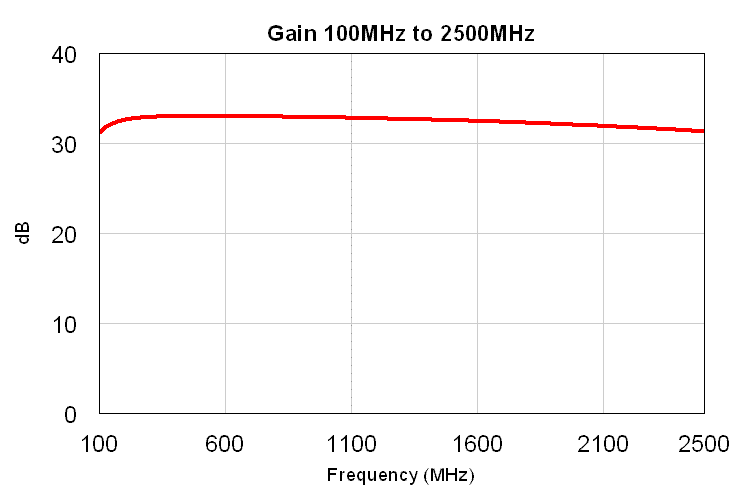

5 - Wideband LNA - Frequency Range 100MHz to 2.5GHz, Gain = 32dB

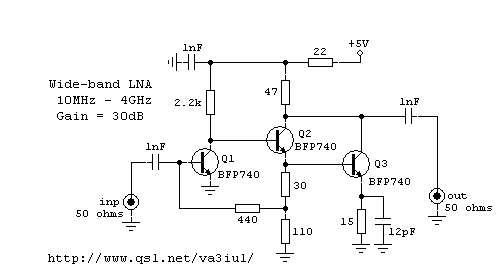

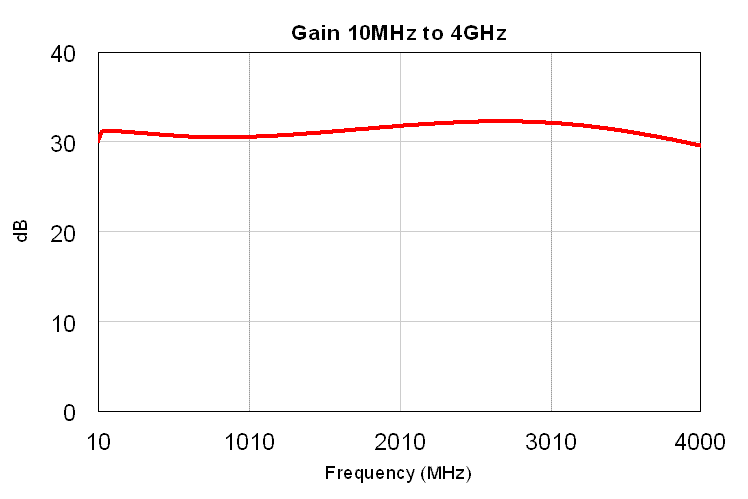

6 - Wideband LNA - Frequency Range 100MHz to 4GHz, Gain = 30dB

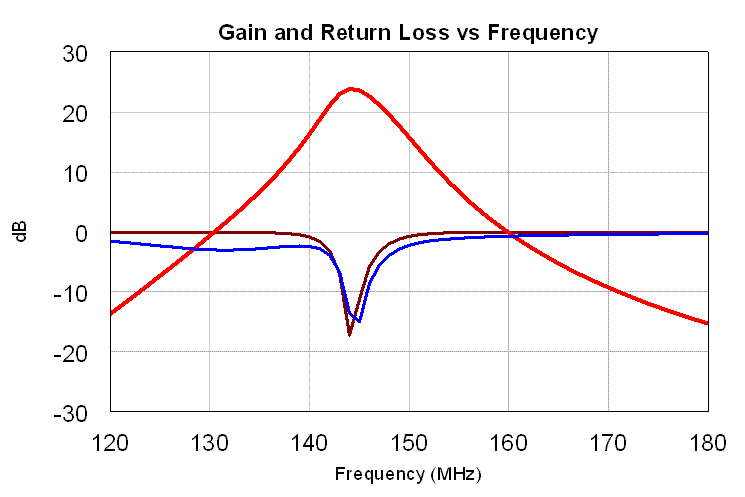

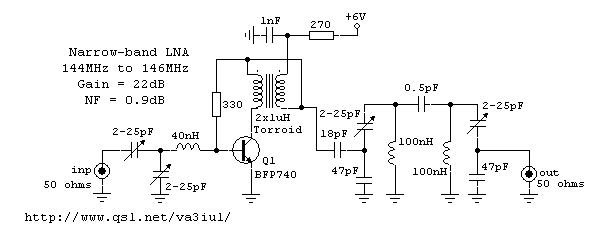

7 - Narrow-band LNA - 144MHz to 146MHz, Gain = 22dB, NF = 0.9dB

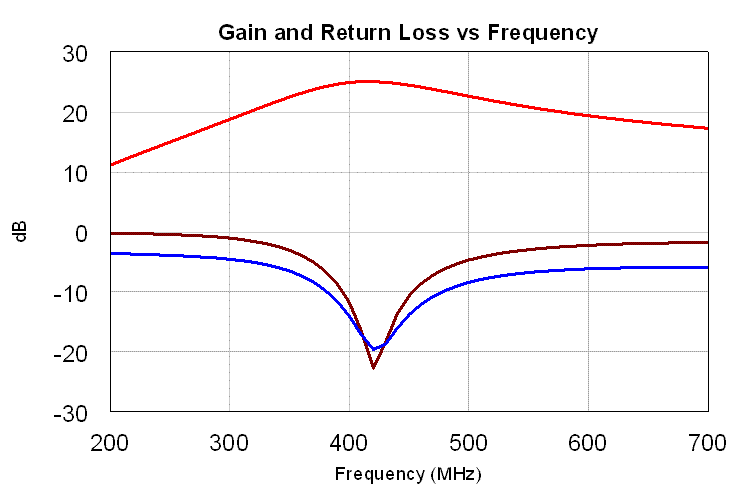

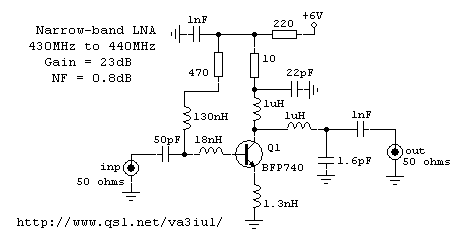

8 - Narrow-band LNA - 430MHz to 440MHz, Gain = 22dB, NF = 0.8dB

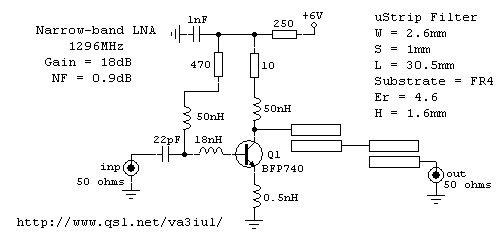

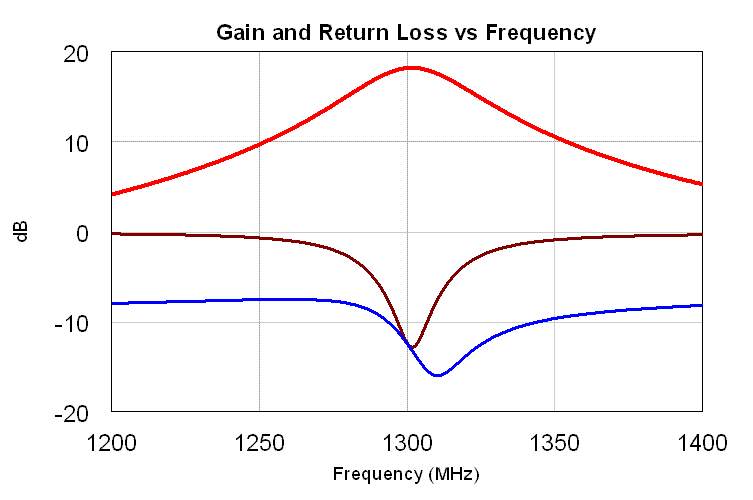

9 - Narrow-band LNA - 1295MHz, Gain = 18dB, NF = 0.9dB

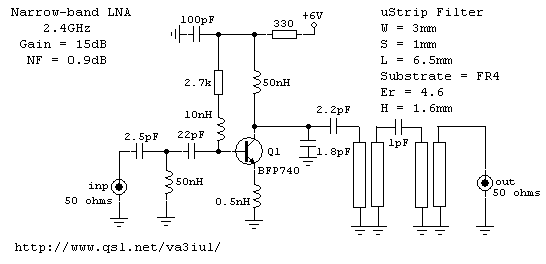

10 - Narrow-band LNA - 2.4GHz, Gain = 22dB, NF = 0.9dB
