APRS

Automatic Position Reporting System

Otomatik Pozisyon Bildirme Sistemi

APRS SİSTEMİ NEDİR?

APRS SİSTEMİ İÇİN NELER GEREKLİ?

APRS UYGULAMASI

TA1IST APRS DİGİSİ (buradaki bilgiler ESKİ)

TA1DX-2 Digisi (buradaki bilgiler ESKİ)

TA2KI-2 ve-4 IGATE Digisi (buradaki bilgiler ESKİ)

TA1FL-2 Digisi (buradaki bilgiler ESKİ)

Digi Ned Digi Programı

TH-D7 Kullanıcılarının Yapacağı Ayarlar

ISS ile APRS

UI-View Program Kullanımı

internet ayarları

BAYCOM Modem ayarları

Ses Kartı ile APRS - Paket Radyo

TA Haritaları

UI-View programı için harita hazırlama

APRS sistemi vasıtasıyla e-mail yollanması

2 Eylül 2001 de, TRAC Kocaeli Şubesinde verdiğim Seminer Notları (word dökümanı)

Kocaeli Semineri Resimleri

Mobil APRS için TA2PR Onur Kervancıoğlu tarafından yapılan örnek çalışma 1

Mobil APRS için TA2PR Onur Kervancıoğlu tarafından yapılan örnek çalışma 2

APRS ile ilgili bir yazı.. tnx TA1ED (TA1KB Sayfası)

APRS LİNKLER

TA da bir ilk.. ve ikincisi...

DX-Cluster

APRS hakkında PPT dosya (1,5 Mb)

Kurduğumuz Digiler ile ilgili resim ve yazılar için tıklayınız

24-25 Nisan 2004 : TC89GP Gelibolu'nda İzciler ile neler yaptık? tıklayınız

TC89GP Atatürk'ün 1915 de, 57. Alay ile birlikte yürüdüğü rotanın GIF animasyonu için tıklayınız

HAVA RAPORU İSTASYONU WX REPORT

APRS SİSTEMİ NEDİR?

APRS Sistemi, Bob Bruninga, WB4APR tarafından geliştirilmiştir. Amatör telsiz vasıtasıyla bulunulan yerin bildirilmesi ve o anda ne yapıldığının ikonlarla belirtilmesidir. Sistemdeki AKTİF istasyonlar, birbirlerine yazılı mesaj gönderebilirler. PASİF istasyonlar ise, sadece bulundukları mevkiyi bildirebilir, haberleşemez. Hareketli istasyonlar GPS (GPS Global Position System- detaylı bilgi için tıklayınız) vasıtasıyla mevkilerini otomatik olarak sisteme girerken, sabit istasyonların, mevki bilgilerini bir kere girmeleri yeterlidir. Ve hatta, bazı özel istasyonlar, bulundukları mevkideki hava durumunu da aktarabilmektedirler. Bu bilgi aktarımı, sadece enlem boylam ve locator olabileceği gibi, uygun bilgisayar programları ile, haritalar üzerinde görsel de olabilmektedir. Yani bir şehir haritası üzerinde, o şehirdeki APRS sistemine dahil istasyonların yerlerini nokta olarak görebilir, koordinatlarını, hareketli ise yön ve hızlarını öğrenebilir ve hatta bunlara mesaj yollayabilirsiniz..

Bob Bruninga, WB4APR

APRS SİSTEMİ İÇİN NELER GEREKLİ?

APRS sinyalleri, halen kullandığımız paket radyo sinyallerine benzemektedir. Yani kulağınızda aynı etkiyi bırakır, paket radyo çalışan kişilerde, PC ekranlarında APRS sinyallerini okuyabilirler, ancak duydukları istasyona data yollayamazlar. (Ekranda gördükleri dataların açıklaması için TA1KB Sayfası) APRS Sistemi yaygın olarak VHF bandında (Avrupa:144.800, Amerika: 144.390 MHz), nadiren de HF bandında yapılmaktadır.

APRS sistemi tek yönlü (PASİF) olabileceği gibi, iki yönlü (AKTİF) de olabilir:

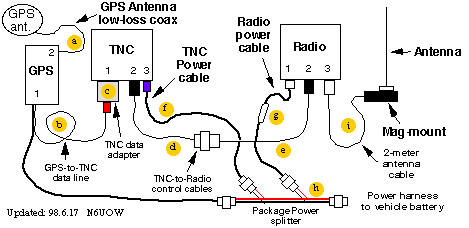

1- 2 metre cihazınız ve uygun bir modem yardımıyla (GPS Modemi) bağlayacağınız GPS vasıtasıyla SADECE bulunduğunuz mevkiyi bildirebilirsiniz. Doğaldır ki bu durumda, siz başkalarının mevkisini göremez ve onlara mesaj atamazsınız. PASİF APRS : (aşağıdaki şema) kaynak: http://www.baker-to-vegas.org/overview.html (bu sayfada bir çok bilgiye ulaşabilirsiniz)

2- 2 metre cihazınız, GPS Modeminiz, PC Modeminiz ve PC konfigürasyonu ile, hem data yollayabilir hem de dataları, uygun haritalar ile birleştirerek görebilirsiniz. AKTİF APRS

3- Kenwood TH-D7 veya TM-D700 cihazlarından birisine sahipseniz: (AKTİF APRS)

a- GPS i cihazınıza doğrudan bağlayabilirsiniz,

b- GPS li veya GPS olmadan (bulunduğunuz koordinatları el ile girmek suretiyle) APRS BEACON yollayabilirsiniz,

c- Havadaki APRS sinyallerini, ekranınızda okuyabilir, karşı istasyonun koordinatlarını ve size olan uzaklığını görebilirsiniz,

d- Havadaki istasyonlara yazılı mesaj yollayıp, onların yolladığı mesajları ekranınızdan okuyabilirsiniz,

e- Cihazınızı, doğrudan PC nin COM portuna bağlayıp, harita üzerinde görsel çalışabilirsiniz. (Kenwood cihaz ile ilgili daha detaylı bilgiler ve program için tıklayınız)

Görüleceği üzere, cihazınızın Kenwood (TH-D7 ve TM-D700) olması, sizi hemen APRS istasyonu yapabilmektedir.

Evinizden-işyerinizden de cihazınız, modeminiz ve GPS cihazınız olmadan internete girerek APRS sistemine (sınırlı kullanım için) dahil olabilirsiniz. Bunun için gereken UI-wiev programını indirip çalıştırmanızdır. ( http://www.ui-view.org adresinden indirebilirsiniz) Programa, 10 sterlin verip register olduğunuz taktirde, APRS sisteminin tüm detaylarını kullanabilirsiniz. Program kullanımını UI-View sayfamda bulabilirsiniz. Ayrıca TH-D7 ile Paket Beacon'larını okuma sayfama, TH-D7 nin APRS için kullanım bilgilerini de ekledim.

Palm türü paket bilgisayarlar ile APRS için tıklayınız

PASİF APRS için, sadece koordinat bildirimi için, cihaz mikrofonuna bağlanabilen GPS modemler için tıklayınız , tıklayınız

APRS UYGULAMASI:

APRS sinyallerinin dağıtımı APRS Digiler vasıtasıyla olmaktadır. Kullanıcıların cihazları, sizin belirlediğiniz periyotlarda, havaya BEACON - o anki durumunuz ve çağrı işaretinizi içeren data sinyali - yollamaktadır. (TH-D7 de TX INTERVAL). Bir istasyonun gönderdiği APRS sinyalini alan Digi, bunu tekrar havaya yaymaktadır. Diginin yaydığı (veya sizin sinyaliniz kuvvetli ise sizin BEACON'nınız) başka kullanıcılara ulaştığı anda, ekranda sizin işaretiniz ve detaylı bilgileriniz okunacaktır. Bu kişi isterse size, cep telefonlarındaki kısa mesaj servisi gibi, yazılı mesaj yollayabilir. Sizin cihazınız, yazılı mesajı alınca sizi sesli ve görsel olarak uyaracaktır. Ayrıca, mesajı aldığına dair OK sinyalide (ack) gene Digi yoluyla mesajı yollayana ulaşır. İnternet üzerinden, uygun programlar kullanımı ile bu datalar, PC ekranında takip edilebilmektedir. GPS datalarının internete girişi özel sistemlerce yapılmakta, ekrandan takibi ise JAVA uygulaması ile veya özel programlarca mümkün olabilmektedir. Tabidir ki bu sistemin uygulanabilmesi için, bulunulan mevkinin Dijital Haritasının olması da gerekmektedir. Yoksa sadece koordinat olarak görülebilmektedir. APRS, amatör telsiz, GPS, TNC, Program, internet ve yeni uyduların bir kombinasyonudur. (TA Haritaları için tıklayınız)

TA1IST APRS DİGİSİ:

TA1IST APRS digisi, TA2IY (DF3IY) Ali arkadaşımız ile, TRAC Genel Başkanı Sayın TA1E Aziz bey tarafından finanse edilen bir digidir. Normalde Paket Radyo çalışmak üzere dizayn edilen TNC 2C içindeki eprom, APRS bilgileri ile yüklenmiştir. Uzun süredir Beyazıt Kulesinde ICOM IC 25 cihaza bağlı olarak 144,800 MHz Avrupa standardında çalışmaktadır. Paket radyo digilerimizden farklı olarak, bilgisayara ihtiyaç duymadan çalışmaktadır. Aldığı dataları tekrar havaya yaymakta, belli periyotlarda da BEACON göndererek mevki bildirip tanıtım yapmaktadır.: Değişiklikler: TNC 2C yerine TNC 2Q konuldu, Cihaz ASELSAN ile değiştirildi

TA1DX-2 APRS DİGİSİ: (eski bilgidir)

Bu digi, Digi-Ned programı ile çalışmaktadır. Digi Ned digi programı, DOS ortamında 286 lap top PC de bile çalışabilmektedir ve konfigürasyonu çok basittir. İkitelli'de, benim QTH da, 484 PC, Albrecht cihaz ve Kruska Modem ile çalışmaktadır.

Ayrıca Digi Ned mes dosyası ile kullanıcılara çeşitli infolar verebilmektedir. Digi Ned digisine sadece ? (soru işareti) veya H harfi içeren mesaj yollarsanız, size kullanabileceğiniz komutları içeren mesajlar yollar. Bütün komutları görmek için L harfi de yollamanız yeterlidir.

Mesela, V harfi, digi ned versiyonunu verirken VH harfleri VHF röleleri vermektedir. tüm komutlar için tıklayınız

TA2KI IGATE DİGİSİ: (eski bilgidir)

Bu internet Gateway, TRAC Kocaeli şubesi tarafından çalıştırılmaktadır. İnternet Gateway TA2MKU Ersun Beyin iş yerinde, Digi ise Kartepe'de bulunmaktadır.

TA1FL-2 Digisi: (eski bilgidir)

Bakırköy Ataköy'de TA1FL Uluç Ali Atam arkadaşımızın evinde çalışmaktadır. 486 PC de Digi Ned yüklü, Baycom Modem (tnx TA1EQ), ICOM 2100 H ve Kathrain 13 dB anten ile çalışıyor.

TH-D7 Kullanıcılarının Yapacağı Ayarlar:

1- Frekans 144.800 MHz Simplexdir.

2- Menüden APRS seçeneğine girin.

3- Sırayla Çağrı işaretinizi, GPS kullanıp kullanmadığınızı, GPS kullanmıyorsanız el ile pozisyonunuzu, o anki yaptığınız işi (mobil, evde sabit vs.) ve bu işe ait işareti, beacon mesajınızı, Beacon periyodunuzu, Packet Path: Relay,Wide7-7 datasını, Beacon yollanım şeklini, Unprotocol: APK101, ne kadar uzaklıktan gelebilecek dataları istediğinizi (POS LIMIT) ve birim olarak mil-Km seçeneklerini doldurun.

4- TNC düğmesine 1 kez ve BCON düğmesine 1 kez basın. Cihaz otomatik TX yapacak ve belirlediğiniz periyotlarda yapmaya devam edecektir.

5- Zaman zaman LIST düğmesine basarak duyduğunuz istasyonları kontrol edebilirsiniz.

6- Duyduğunuz istasyona mesaj yollamak isterseniz LIST den o istasyonu seçip, MSG tuşuna basın ve cep telefonundaki gibi tuşların üzerlerindeki harfler ile mesajınızı yazın. BOşluk vermek için = tuşunu kullanın, işaret basmak için ENT tuşunu kullanın. Jog ile OK yapınca mesaj menüden çıkarsınız ve mesajınız anında yollanır. Karşı istasyona ulaştığı anda da size tekrar yerine ulaştı mesajı gelir.


TH-D7A(G) Menu Parameter Setting

1-4-2 DCD Sense D or T band

2-1 My call sign self explanatory

2-2 GPS Receiver choose your GPS rcvr if used

2-4 My position set one of 3 positions if not using a GPS

2-6 Position comment choose one or create one

2-8 Station icon choose one

2-9 Status text whatever you want up to 20 characters

2-B Packet path RELAY,WIDE unless you’re fixed

2-C Packet transmit method choose your preference

2-D Packet transmit interval 2 or 30 depending on situation

2-M Data band A

2-N Packet transfer rate 1200 for terrestrial

TM-D700A Menu Parameter Setting
1-6-1 Data band A
1-6-2 DCD Sense Data (RX) band
3-1 My callsign self-explanatory
3-2 GPS Receiver choose your GPS rcvr if used
3-4 My position set one of 5 positions if not using a GPS
3-8 Station icon choose one
3-9 Status text whatever you want up to 20 characters
3-B Packet path RELAY,WIDE unless you’re fixed
3-C Packet transmit method choose your preference
3-D Packet transmit interval 2 or 30 depending on situation
3-I Data band A
3-J Packet transfer rate 1200 for terrestrial

ISS ile APRS:

ISS (International Space Station) uydusu üzerinden APRS ve paket sinyallerini daha uzak bölgelere yollayabilirsiniz. Bu uydu, uzayda hareketli olduğundan, her geçişinde, 8-9 dakika süre ile sizin datalarınızı alır ve aktarır.

ISS Frekansları:

RX: 145.800 MHz

TX: 145.990 MHz

Datalarınızın, ISS tarafından alınıp alınmadığını ARISS home page, Amateur Radio Stations heard via ISS sayfalarını inceleyerek görebilirsiniz. Bu sayfalarda, ISS nin nerede olduğunu ve kimleri duyduğu detaylı bir şekilde verilmekte, ancak, ISS nin her yer değiştirişinde silinip yenilenmektedir. Geçmiş bilgilere Current Location of TA1DX benzeri sayfadan ulaşabilirsiniz. Buraya kendi işaretinizi yazmalısınız.

ISS ile çalışmak istiyorsanız TH-D7 ile Paket Beacon'larını okuma sayfamı, TA2MBD Sinan arkadaşımızın sayfasını ve Amatör Forumunda TA1D Mehmet Beyin mesajlarını takip etmenizde büyük yarar var. ISS nin bulunduğu mevkiyi görebileceğiniz uydu programını da www.nlsa.com adresinden indirebilirsiniz. Bu konuda sorularınızı bekliyorum..

APRS ile E-MAIL yollanması:

Mesaj yollayacağınız adres (alıcı istasyon işareti) yerine EMAIL (bitişik) yazın, Mesaj başına e-mail adresini yazıp, bir boşluk bırakıp mesajınızı yazın ve yollayın. ANCAK bu sistemin çalışabilmesi için INTERNET GATEWAY sistemlerinin faal olması gerekmektedir. (TA2KI-2 ve TA1DX IGATE leri..)

Buraya kadar okuduğunuza göre bu konu ilginizi çekti galiba..

APRS konusunda, elimde bir çok bilgi var. Bu bilgilerin, maalesef tercüme edilmesi gerekli. Bu konuda bana yardımcı olabilirmisiniz?? tıklayınız o zaman.

ta1dx, 16 ekim 2001 ilk yapılış (sürekli yenilenmekte...)
