„Filtr
telegraficzny” _ wg.układu
OZ8AO
Realizacja
tego zadania wynikła z potrzeby chwili. Jeden z Naszych Kolegów krótkofalowców
poprosił mnie abym zmontował leżącą u niego płytkę filtru
telegraficznego, zaprojektowaną z wykorzystaniem wzmacniaczy operacyjnych
uA741. Opracowany przez OZ8AO układ był publikowany w wielu czasopismach krótkofalarskich
w zach. Europie w latach ubiegłych i często wykorzystywany w konstrukcjach
amatorskich. Parametry deklarowane przez konstruktora są bardzo ciekawe:
-
częstotliwość
środkowa - 800 Hz
(otrzymane - 850 Hz)
-
pasmo
przenoszenia – 300 Hz
(otrzymane - 200 Hz)
-
wzmocnienie
– 0 dB
-
oporność
wejściowa – 40 kW
-
oporność
wyjściowa – 200 W
-
max.
napięcie wejściowe – 3 V RMS
( nie więcej niż 100mV)
-
napięcie
zasilania – standard. 13,8 V
W
nawiasach wartości uzyskane.

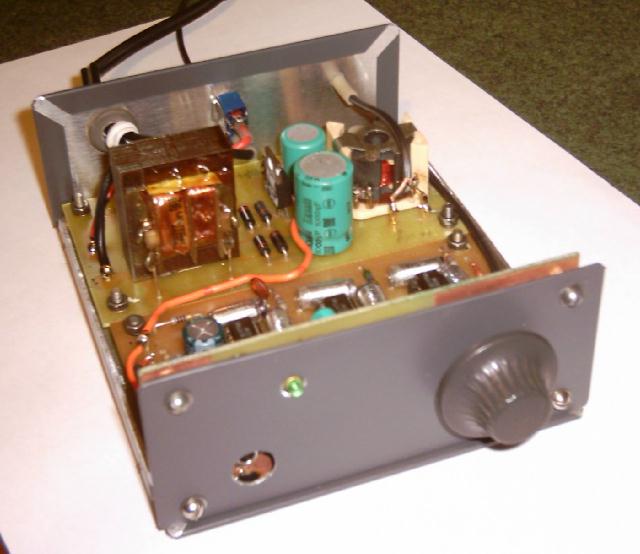

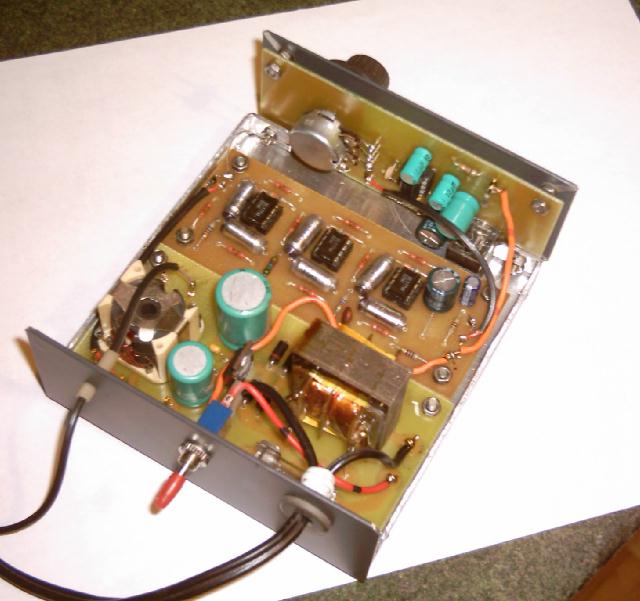

Założeniem
zleceniodawcy było, aby filtr stanowił oddzielną, zewnętrzną przystawkę do
transceivera starszej produkcji nie posiadającego kwarcowego filtru
telegraficznego. Zrealizowane zadanie przeszło moje najśmielsze oczekiwania.
Zastosowany na wejściu transformator m.cz. stanowi obciążenie wzmacniacz
akustycznego TRx-a, jednocześnie obniżając napięcie m.cz. do żądanej wartości.
Układ testowałem przez kilka dni podłączając go do AQUARIUSA. Efekty były
naprawdę szokujące.
W
plikach .....pdf znajdują się:
-
oryginalny
schemat i rys. płytki montażowej,
>>>> pobierz
.pdf
-
schemat
układu rysowanego przeze mnie (oryg.mało czytelny),
>>>> pobierz .pdf
-
schemat
układu zrealizowanego przeze mnie,
>>>> pobierz .pdf
-
rysunek
płytki zasilacza,
>>>> pobierz. pdf
-
rysunek
płytki wzmacniacza m.cz.
>>>> pobierz. pdf
-
opis
jw.
>>>> pobierz .pdf
Wrocław:
2006-02-03
