Falconsat

Falconsat-3

por PY4ZBZ em 25-09-2017 rev. 22-11-2020

Primeiro teste com dois HSSoundModem

Teste com o novo HSSoudModem em Full-duplex mode

Teste com WiSP + HW VSP3 + HSSoundModem em Full-dupex

Primeira imagem recebida Segunda imagem recebida

Terceira imagem recebida

Mais imagens

Novo software : PacSat for FS-3

Meu novo setup para o PacSat

Mais imagens RX com o novo setup

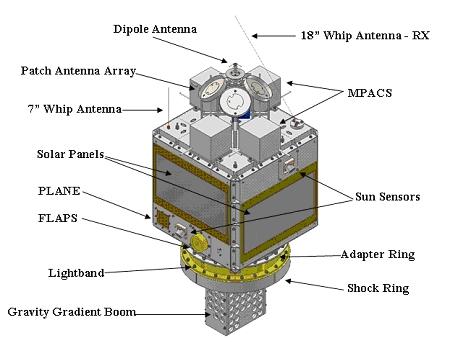

O Falconsat-3 foi colocado em orbita em 2007. Depois de cumprir as missões cientificas e de treinamento, a US Air Force Academy o colocou à disposição dos radioamadores em setembro de 2017. Opera em Packet BBS e digipeater a 9600 bps com uplink e 145,840 MHz e downlink em 435,103 MHz. Mais informações aqui.

Captamos o primeiro sinal dele em 23-09-2017:

Recepção de 24-09-2017:

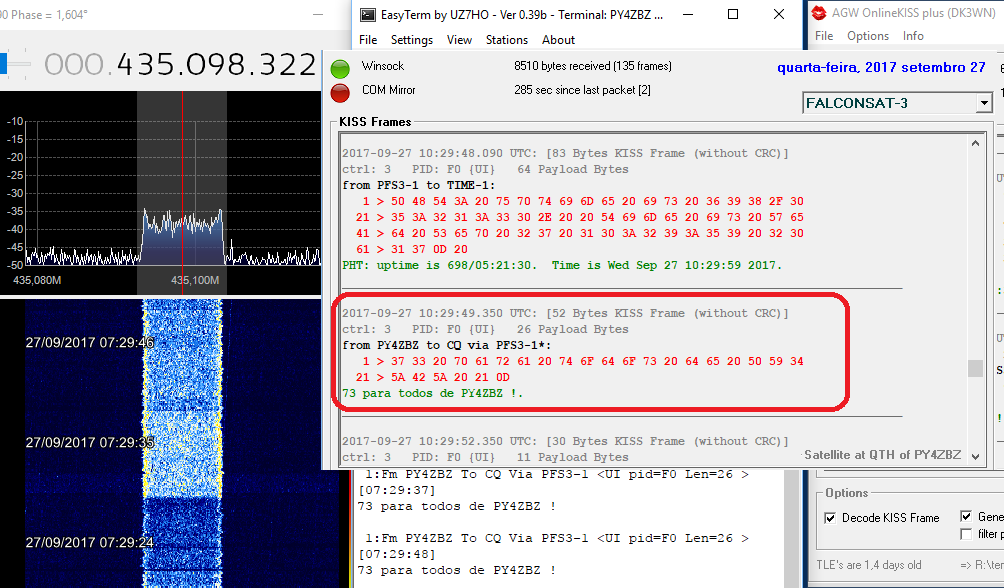

Em 27-09-2017 acionamos o digipeater, usando o seguinte setup:

São executados dois HS Sondmodem de UZ7HO configurados diferentemente, um para TX usando o EasyTerm, e outro para RX, podendo assim operar em full-duplex.

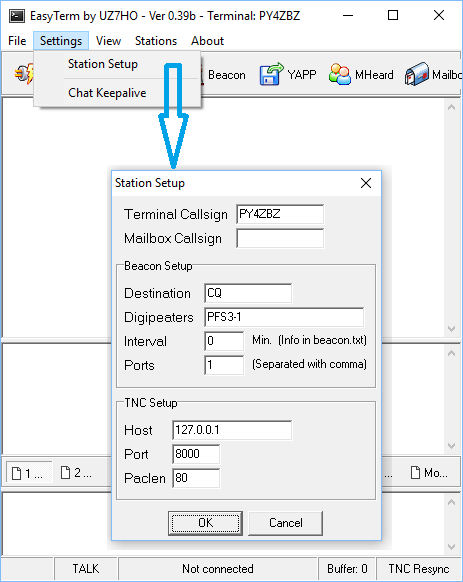

Setup do EasyTerm. Observe a porta 8000 para conectar com o HS Soundmodem:

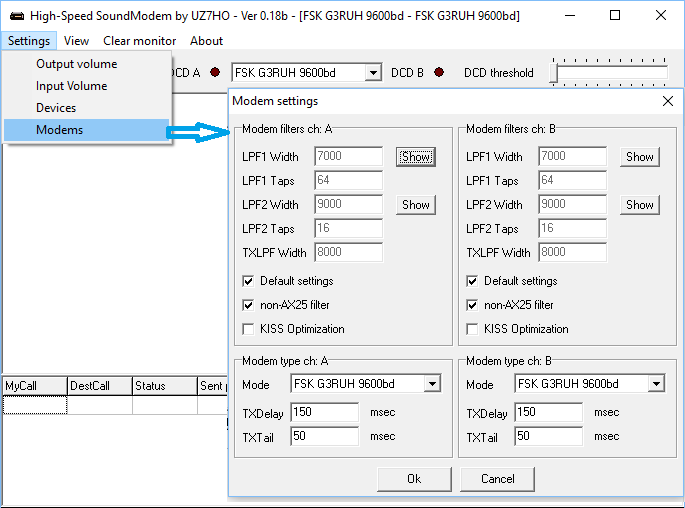

Setup do HS Soundmodem usado para TX com o Easyterm. Para funcionar com o Easyterm: porta 8000 (AGW ou Winsock) idem acima. Como uso o pino DTR para acionar o PTT, marquei "Swap COM pins" trocando RTS por DTR:

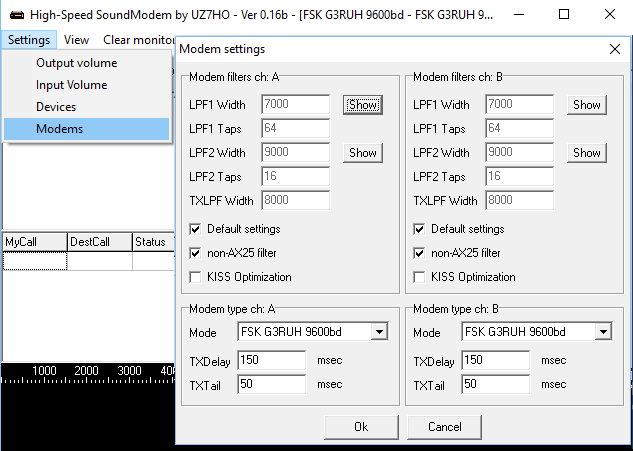

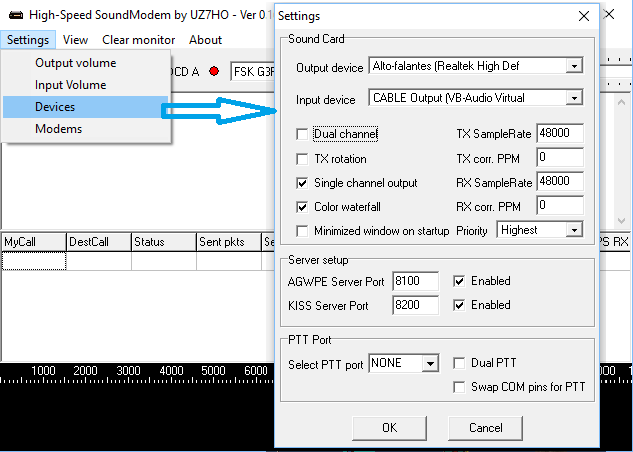

Setup do HS Soundmodem usado para RX. Usar a porta 8100 (pois a 8000 já está em uso), e a 8200 é para conexão com o AGWonlineKISS do DK3WN, que mostra os dados recebidos de forma mais amigável:

Minhas mensagens retransmitidas pelo Falconsat:

O espectro seguinte mostra o resultado do correto ajuste de desvio FM (índice de modulação) da transmissão do FT857D. Recepção com SDR-RTL e SDR# usado como analisador de espectro:

Espectro de transmissão do falconsat-3:

Acionamento do digipeater com o novo HSSoundModem V0.19b de UZ7HO

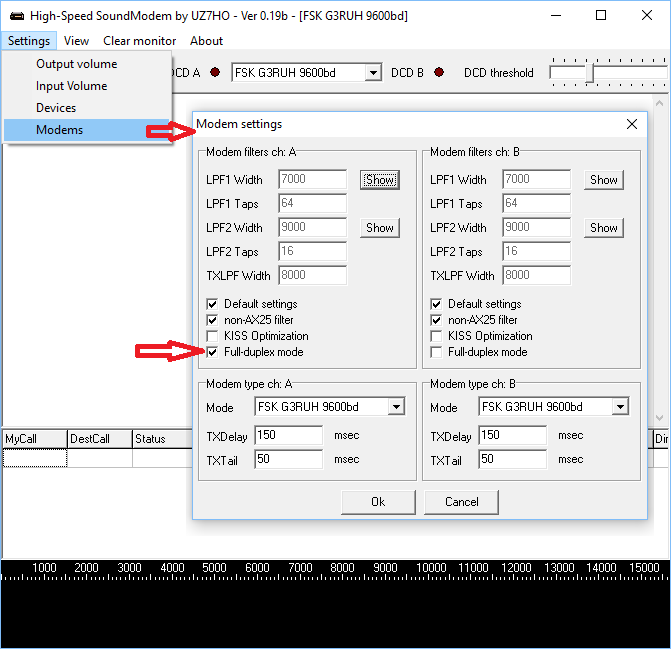

Em 07-10-2017, um dia após o lançamento do novo HSSoundModem V0.19b do Andy UZ7HO, fizemos um novo teste, agora com apenas um hs_soundmodem operando em Full-duplex, e controlado pelo EasyTerm configurado como no teste anterior. Configuração do hssoundmodem nas figuras seguintes:

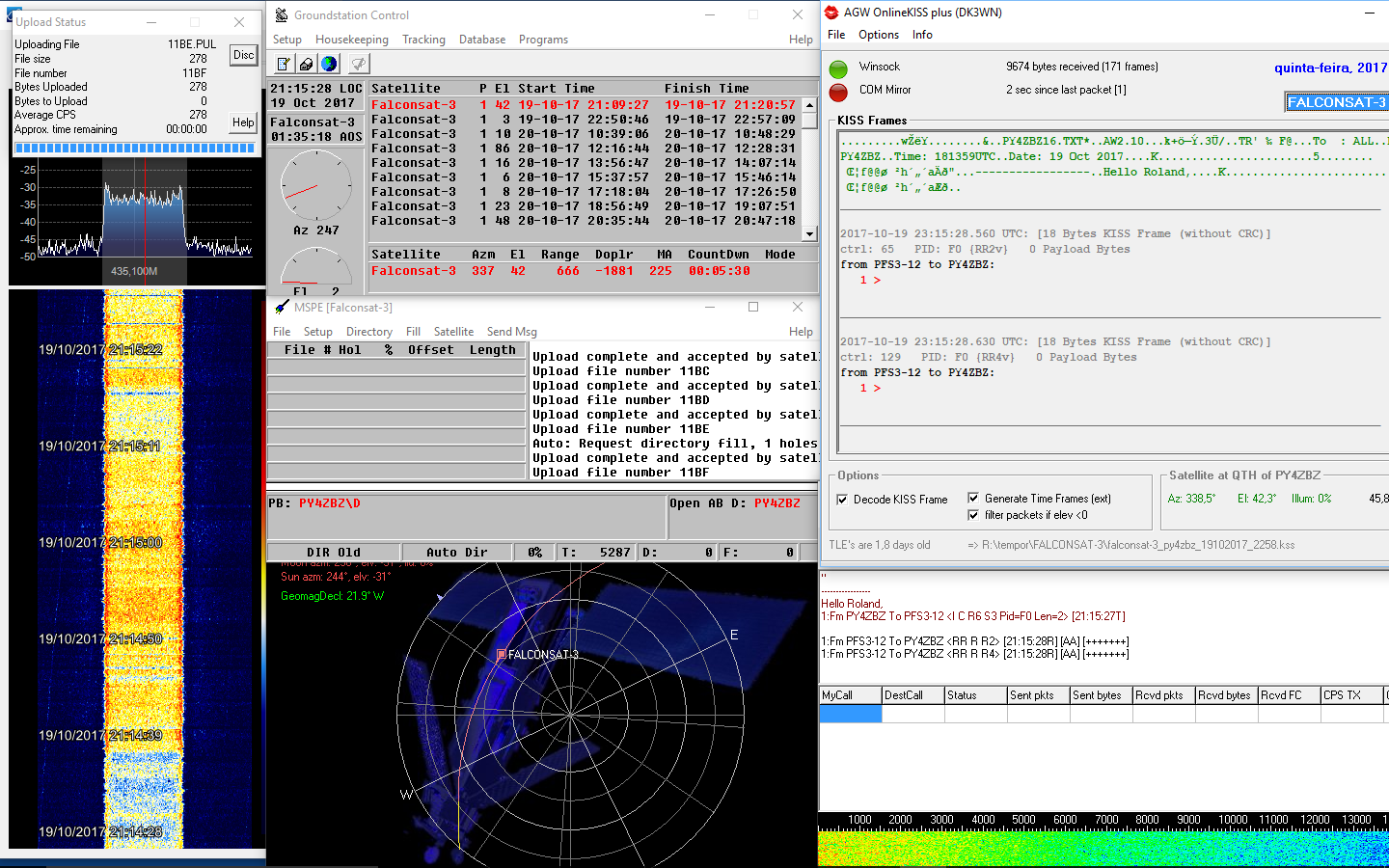

Acionamos novamente o digipeater como mostra a figura seguinte:

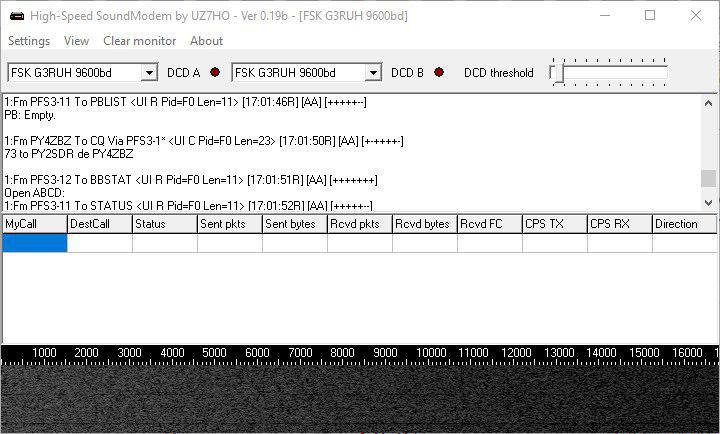

Edson PY2SDR estava na escuta e recebeu a nossa mensagem. Obrigado Edson pela reportagem e pela figura seguinte:

Parabéns para o Andy UZ7HO pelo belo software !

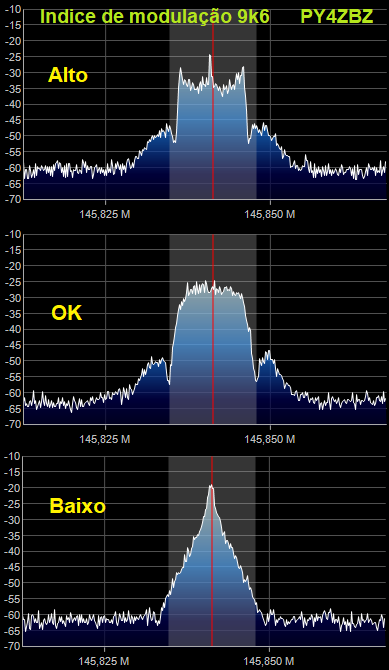

Ajuste do índice de modulação do TX a 9k6 usando o SDR# como analisador de espectro:

Teste com WiSP + HW VSP3 + HSsoundmodem

O WiSP (Windows Satellite Program) é um pacote de múltiplos (7) programas para acessar micro satélites Pacsats de radioamador. Foi feito há muito tempo pela AMSAT para o Windows 3.1 (obsoleto) e recompilado para versões menos antigas do Windows como 95/98 ou NT4, mas roda bem (com alguns pequenos bugs) no Windows 10.

Como foi feito para usar TNC de hardware, acessado via porta COM serial, usamos um artifício para substituir o TNC pelo SoundModem (SM) de UZ7HO mais a placa de som (Sound Card)(SC) do PC. Mas como o SM só aceita dados via TCP/IP, usamos ainda um conversor de COM para TCP/IP, o HW VSP3, Virtual Serial Port.

Com a ajuda do site do Mineo JE9PEL e do Edson PY2SDR, conseguimos instalar os três programas com sucesso !

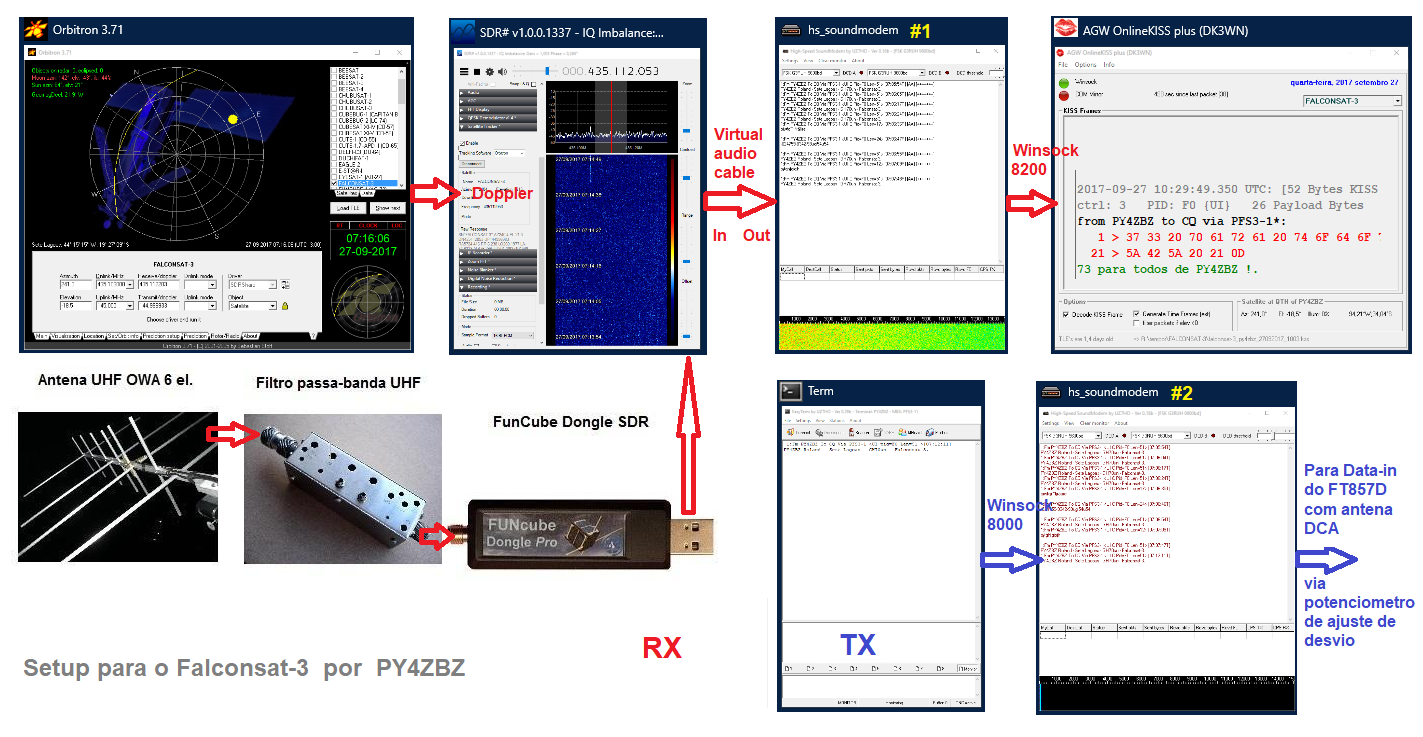

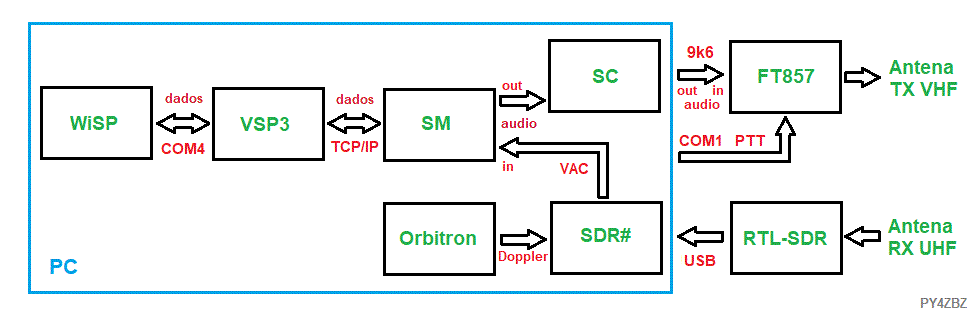

A figura seguinte mostra o nosso setup completo para acionar o Falconsat-3:

A nossa transmissão a 9k6 é feita com o FT857D e 10W numa antena VHF DCA, e a recepção é feita com um RTL-SDR e uma OWA UHF de 6 elementos e o SDR#, com Doppler corrigido pelo Orbitron.

A figura seguinte mostra o WiSP reconhecendo o "TNC de software" via VSP !

A figura seguinte mostra o Windows10 reconhecendo a nova porta COM4 usada pelo VSP3:

A figura seguinte mostra as configurações do HSsoundmodem V0.19b. O cabo de áudio virtual (VAC ou VBcable)) leva o áudio demodulado RX pelo SDR# para o HSsoundmodem. A saída de alto-falantes leva o áudio 9k6 TX para o transmissor via potenciômetro de ajuste de desvio na entrada Data IN do FT857. A porta 8000 é usada para enviar dados para o AGWonlineKISS. A porta 8100 é usada bidirecionalmente pelo VSP que a liga à COM4 do WisP :

A figura seguinte mostra o sistema todo enviando dados para o Falconsat-3, que reporta que os aceitou !:

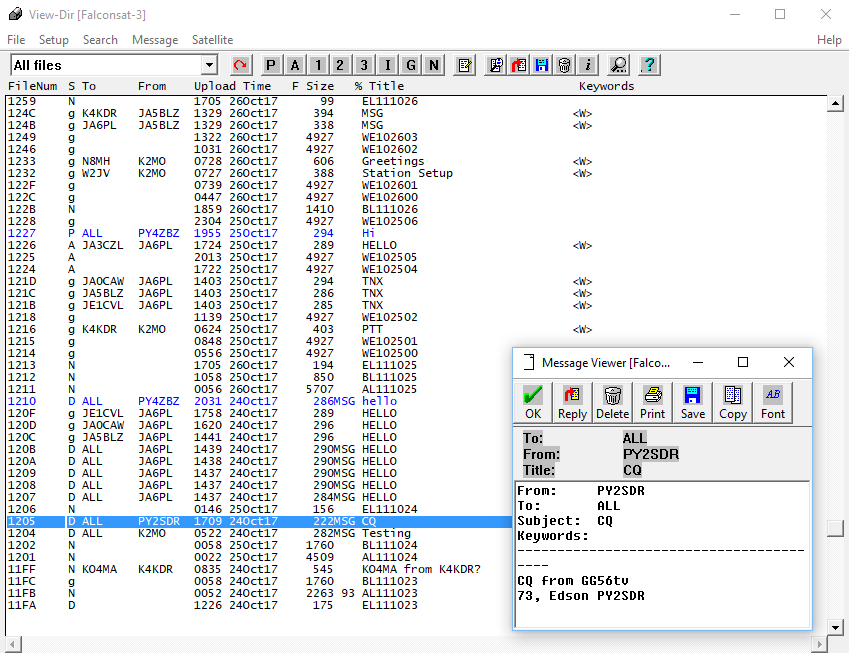

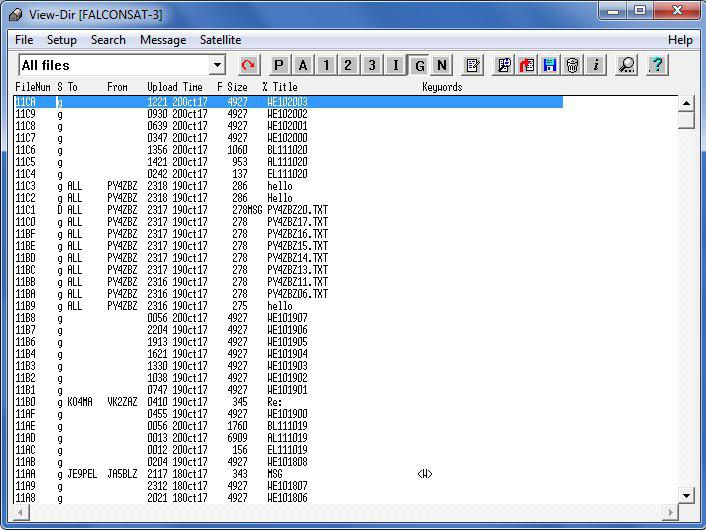

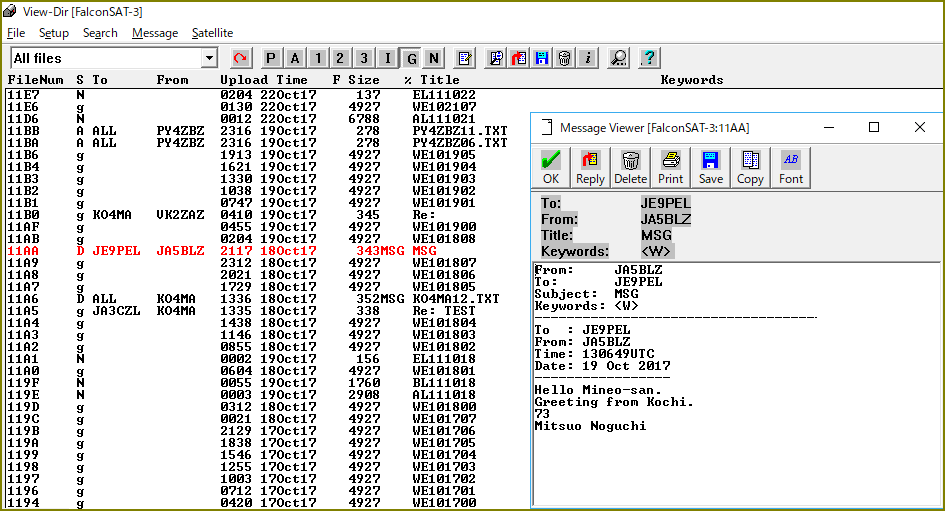

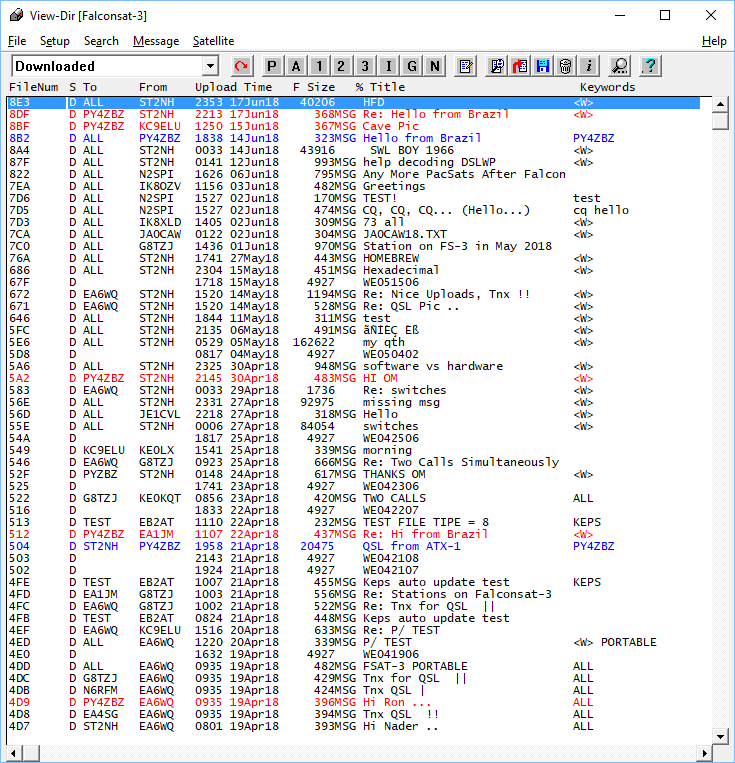

A figura seguinte feita por PY2SDR mostra a listagem dos meus arquivos no satélite:

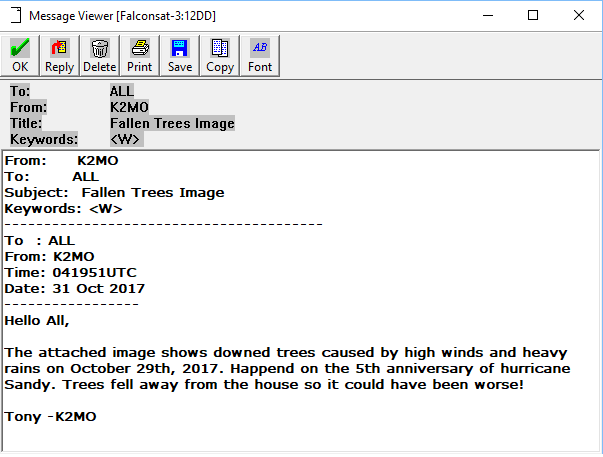

Lendo a mensagem de PY2SDR:

Lendo a mensagem de JA5BLZ para JE9PEL:

Acesso de 28-10-2017:

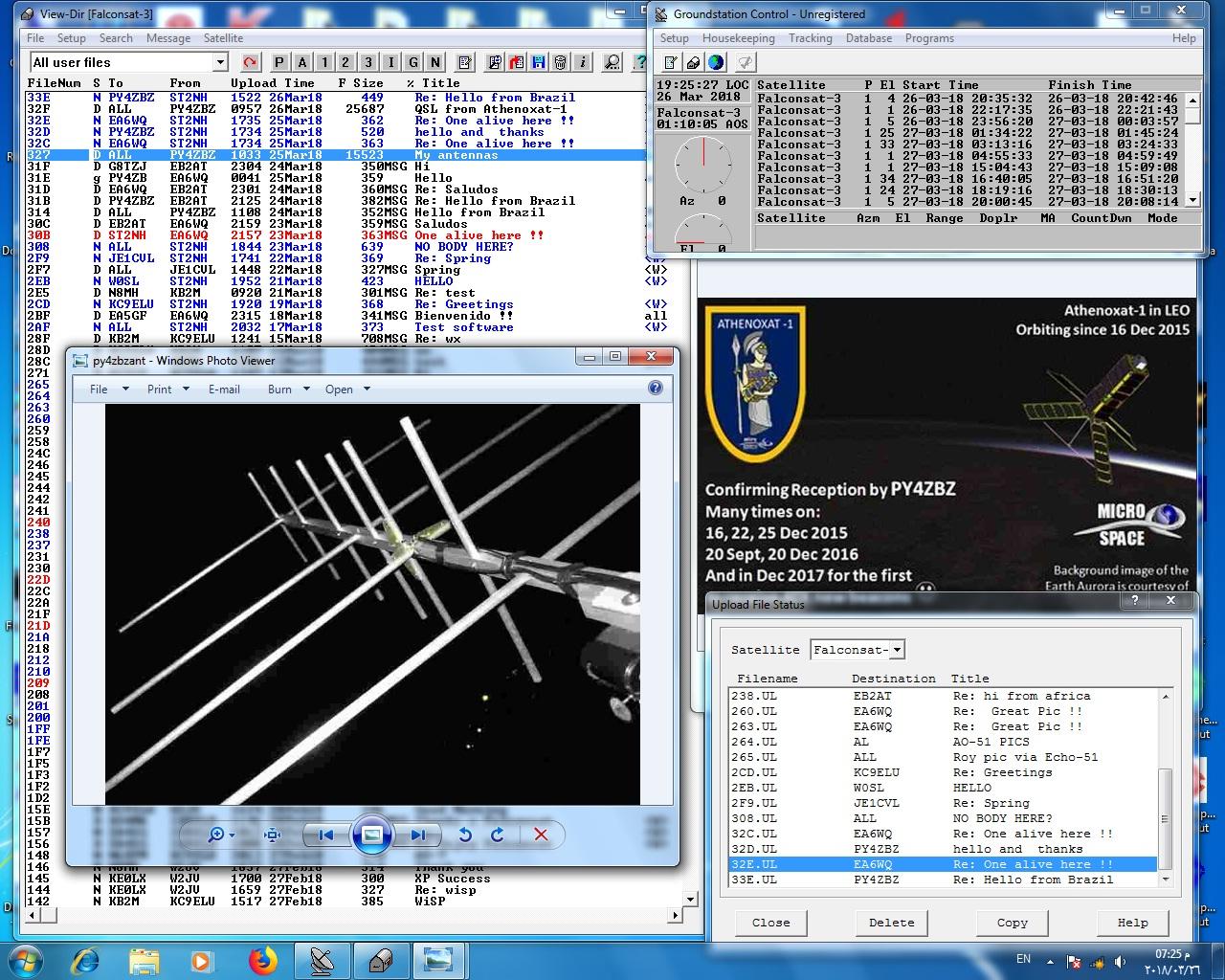

Primeira imagem recebida:

Imagem enviada por K2MO, durante o download por PY4ZBZ:

Imagem enviada por K2MO para K4KDR e recebida 100% :

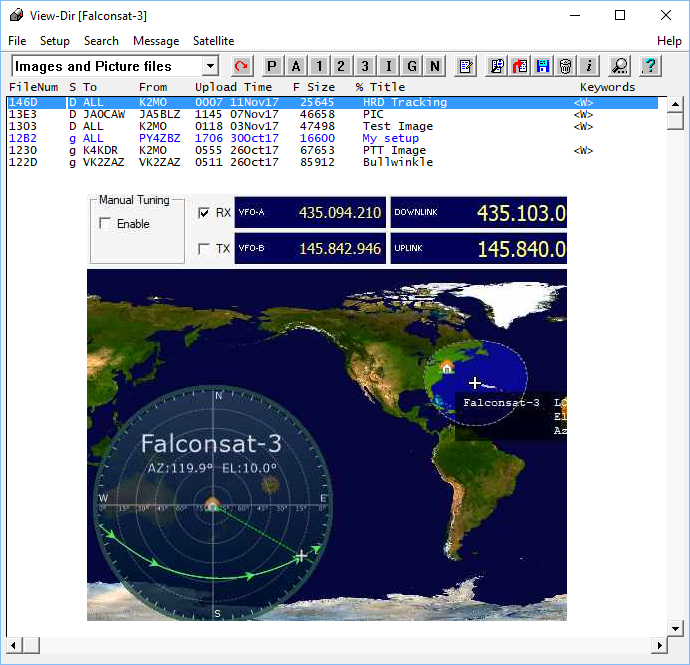

Imagem recebida de K2MO em 07-11-2017:

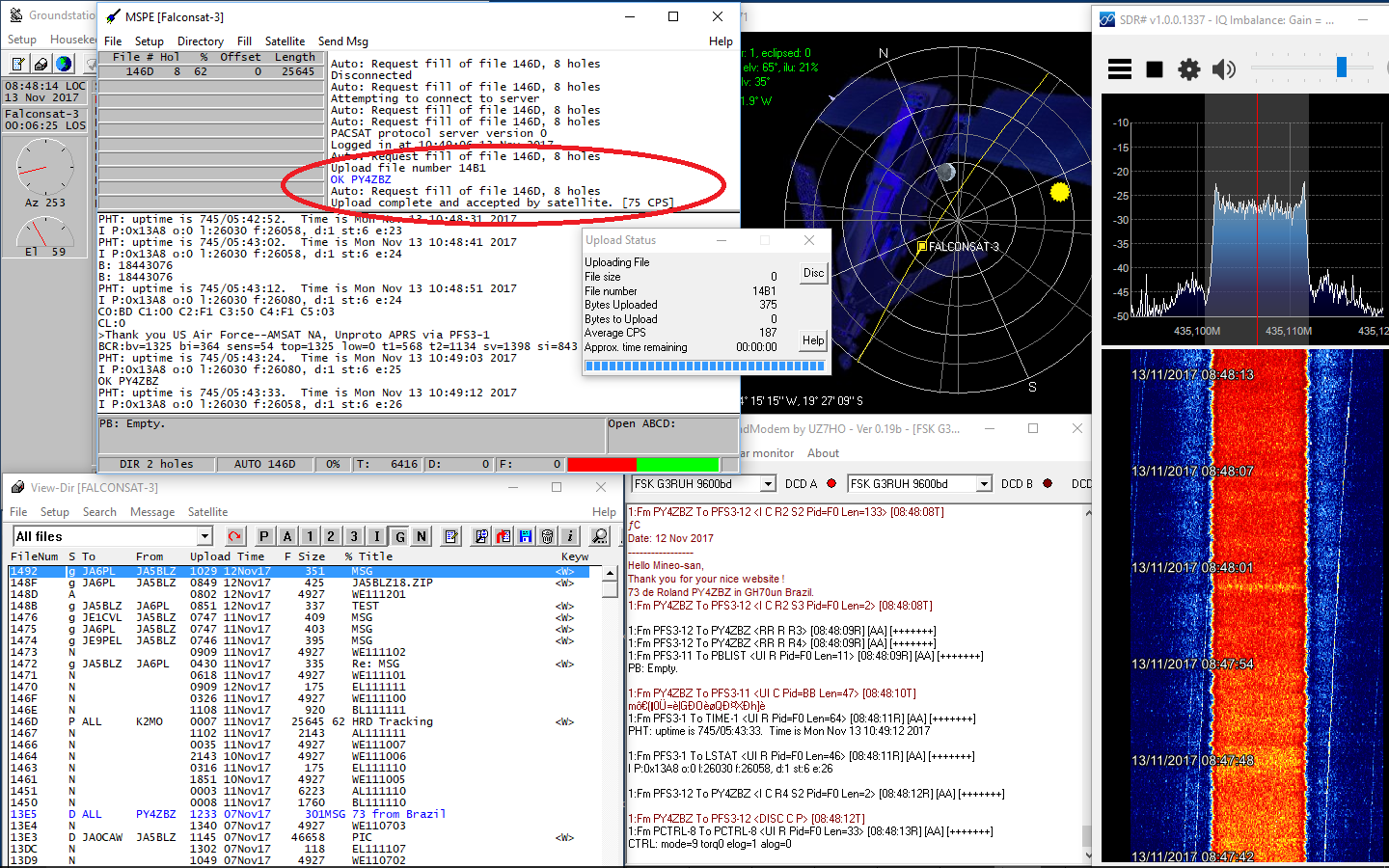

Em 13-11-2017, com 25 dB SNR, fizemos mais um upload e recebemos mais uma imagem de K2MO, telemetria e WOD:

Imagem de K2MO:

Whole Orbit Data:

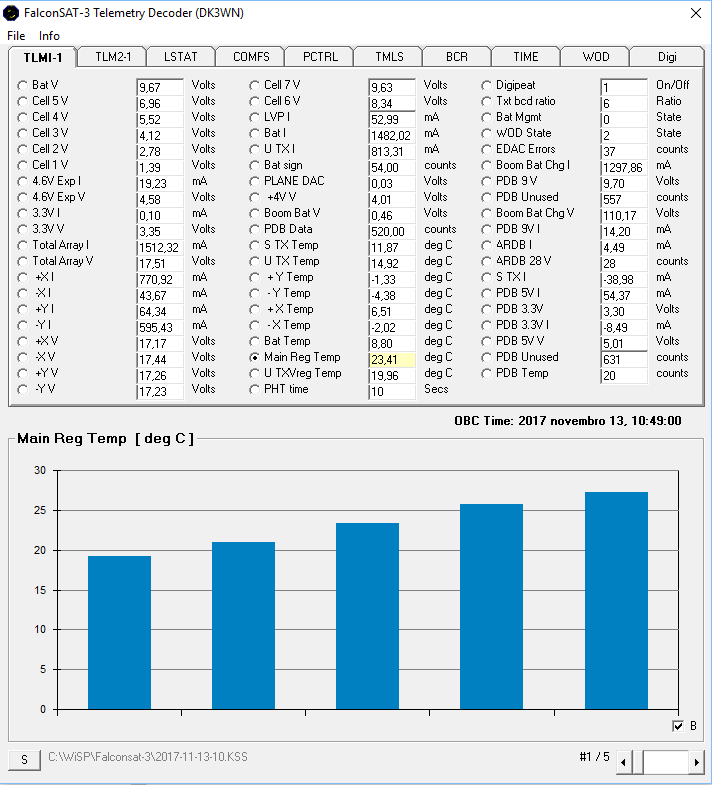

Telemetria do Falconsat-3:

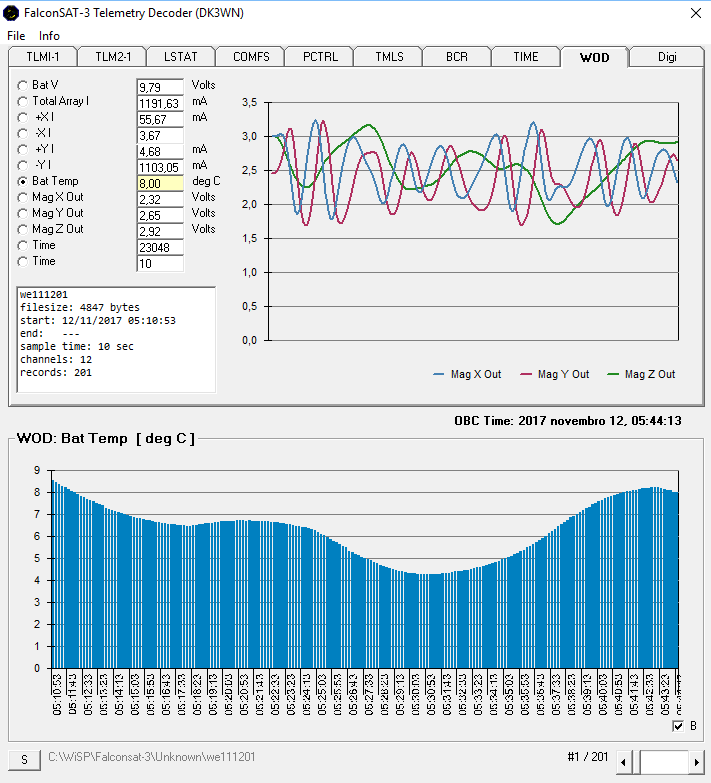

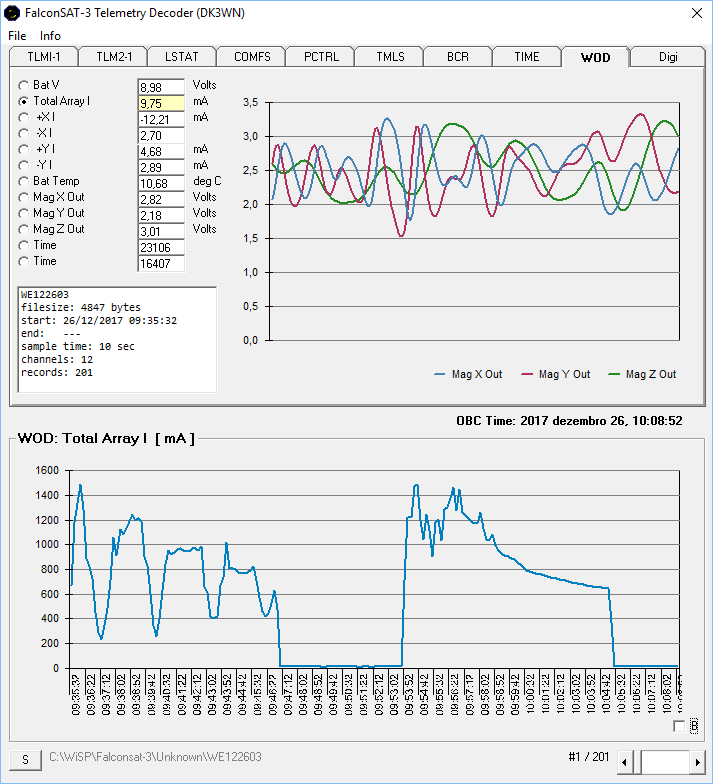

WOD Whole Orbit Data de 26-12-2017 :

Imagens recebidas de KE0LX:

Imagens minhas recebidas no Sudão por Nader ST2NH:

Imagens recebidas de ST2NH Nader via Falconsat-3:

Novo software : PACSAT for FS-3

Em junho 2018 a AMSAT lançou um novo software para substituir o velho WiSP : o AMSAT Pacsat Ground Station Software

Esse software é de uso mais simples que o velho WiSP pois dispensa o uso do Virtual Serial Port.

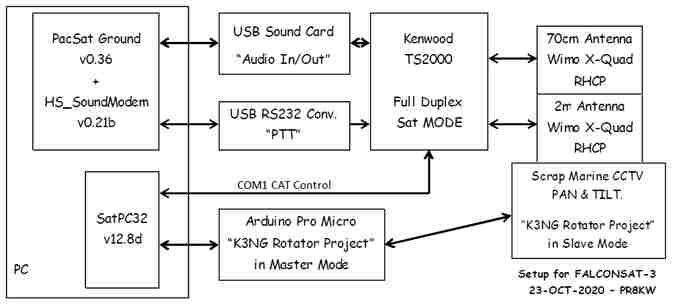

Atualmente (out. 2020) uso o setup seguinte junto com o software PacSat Ground Station da AMSAT:

O Level adj. é um simples potenciômetro de 10k que permite ajustar o correto índice de modulação, como mostrado aqui.

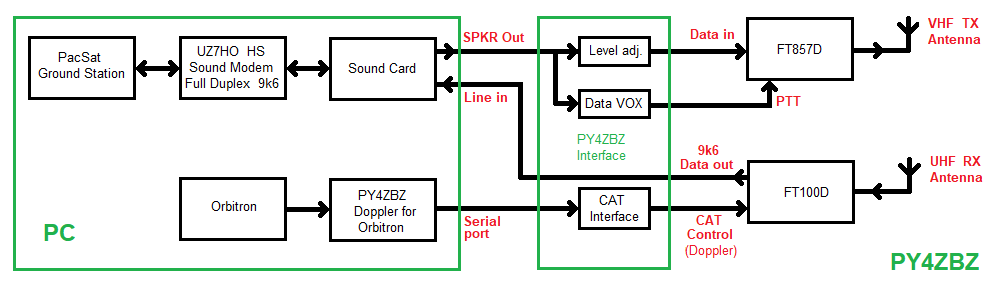

Como a operação do FalconSat-3 DEVE ser full-duplex, a transmissão costuma interferir na RX com dongle SDR. Portanto, resolvi usar o FT100D para RX, com a minha interface CAT e o meu software para controle do Doppler via porta serial COM1 e CAT. Mas assim, não tenho outra porta serial para acionar o PTT durante a TX. Resolvi montar um circuito VOX para acionar o PTT do FT857D com o próprio sinal de dados, esquema seguinte:
