Loop YAGI 23cm
Home
Het starten in ATV vraagt heel wat
voorbereiding alvorens resultaat te zien. Een van de eerste noden is
een antenne op de juiste band om de ATV beelden te bekijken. Dank zij
de hulp van ON4DON hebben we een loop yagi kunnen bouwen om de
ontvangst te verwezenlijken.
Het bouw schema van de antenne is hier op tekening gezet.
Een aluminium plaat 210X265 van 1 mm versnijden in repen zoals
op de tekening te zien is. Op het einde van de
repen gaatjes boren om een M3 schroefje door te laten. Daarna
de repen tot een
mooie ronde vormen en vastschroeven op de boom met getapte gaten van
3mm.

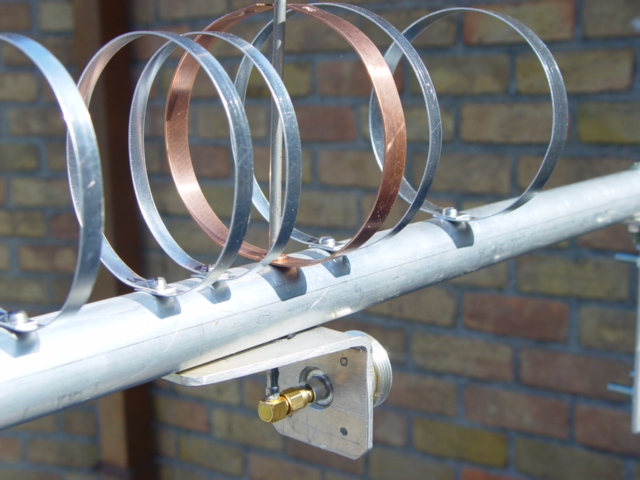

Element 3 is een koper strip. Op die manier kan de semi rigid
gesoldeerd worden op de dipool.

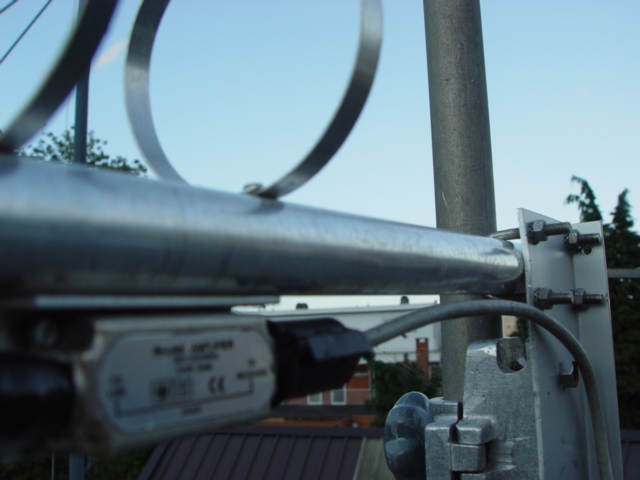

Tevens werd een LNA (Low Noise Amplifier) op de boom gemonteerd
met de input zo dicht
mogelijk bij de loop dipool. De semi rigid komende van de dipool eindigt
op een F-connector
en maakt aansluiting met de LNA (20dB) amplifier.

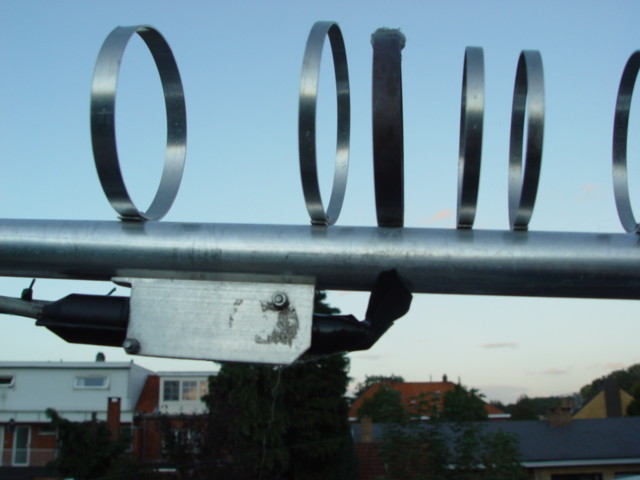

Foto's van de gebouwde antenne zijn hierna te bekijken.
Om condenswater te vermijden in de behuizing van de LNA boren we aan de
onderkant ervan een 2.5 mm gaatje.

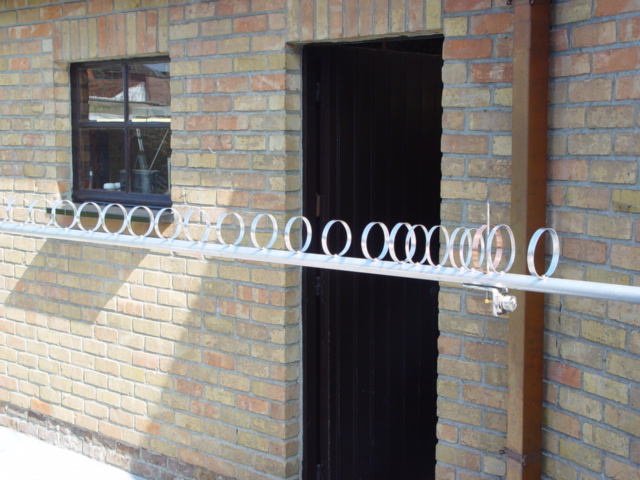

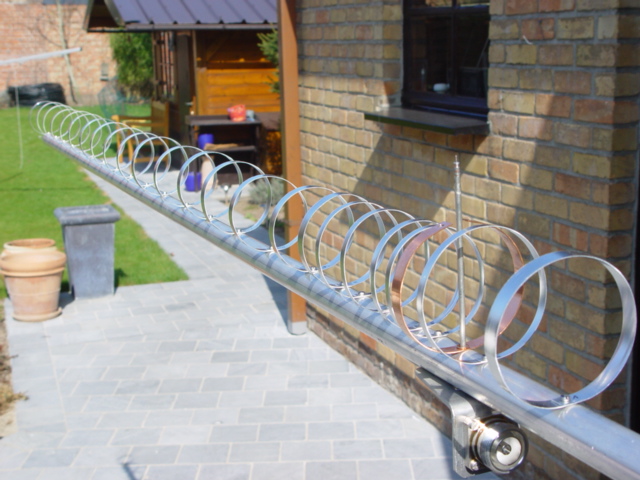

Na de goede resultaten van deze ontvangstantenne zijn we over gegaan tot het bouwen van een zendantenne.
Speciale aandacht is geschonken aan het aansluitpunt van de
dipool. Het is belangrijk dat het RF signaal zo onverzwakt mogelijk tot
bij de dipool komt. Een 7/16 coaxiale connector maakt de
verbinding. Eén meter 1/2" coaxiale leiding verbindt de antenne
met de 7/8" feeder.

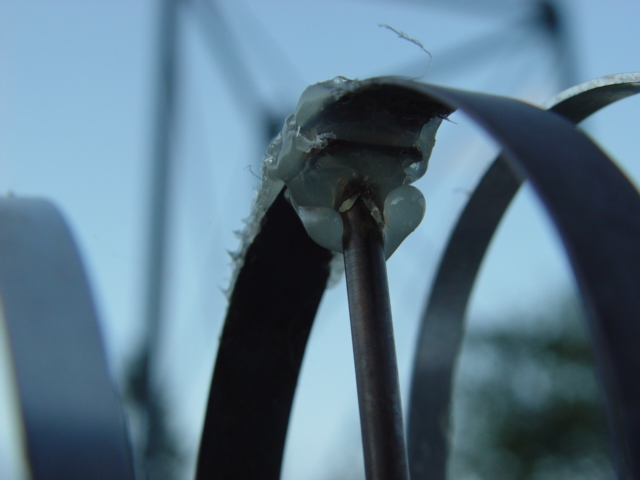

Volgende foto's tonen het aansluitpunt van de zend plug met de dipool.
Opgelet, de dipool is hier nog niet verbonden, mechanisch werd de
connector eerst correct geplaatst, nadien solderen we de koperen einden
aan het stukje semi rigid.
