Bij het bouwen van een ATV antenne liepen we vast op een aansluit
probleem. Er was een connector nodig die van semi-rigid over gaat naar
F(m).
De semirigid komende van de loop dipool moet aangesloten worden op de
LNA (low noise amplifier), dit zo kort mogelijk bij de bron om zo de
beste S/N vehouding te verkrijgen.

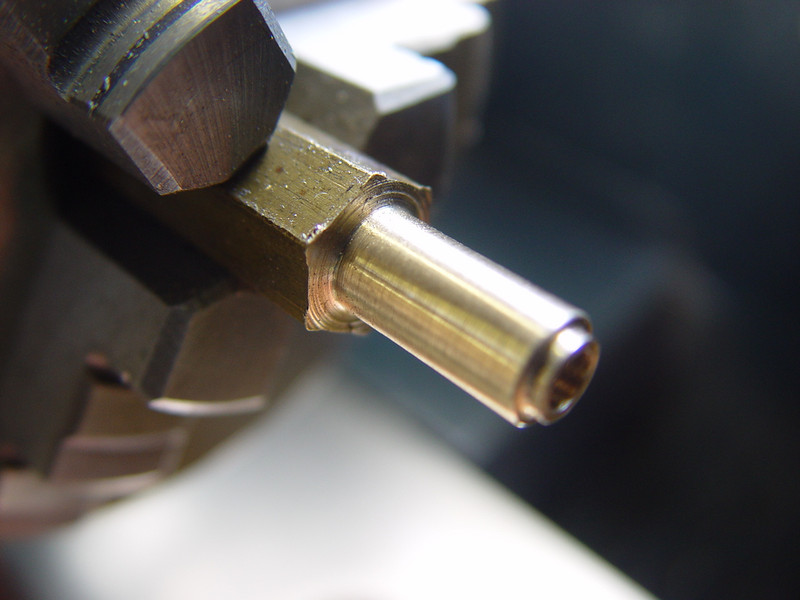

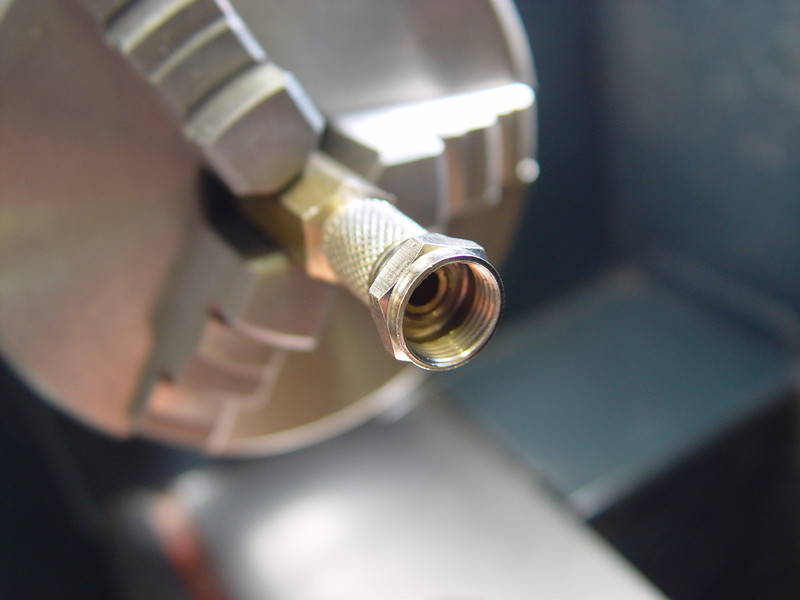

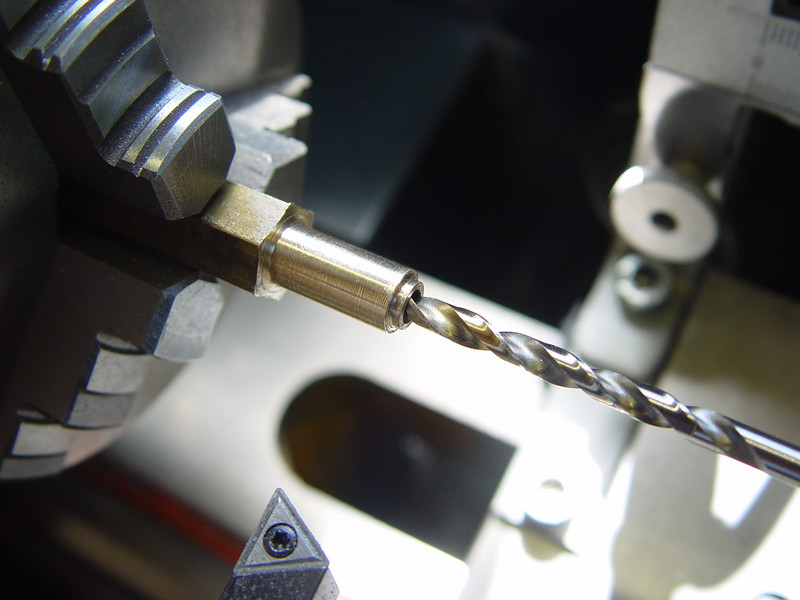

Onderstaande foto's geven je een beeld van hoe deze connector gemaakt

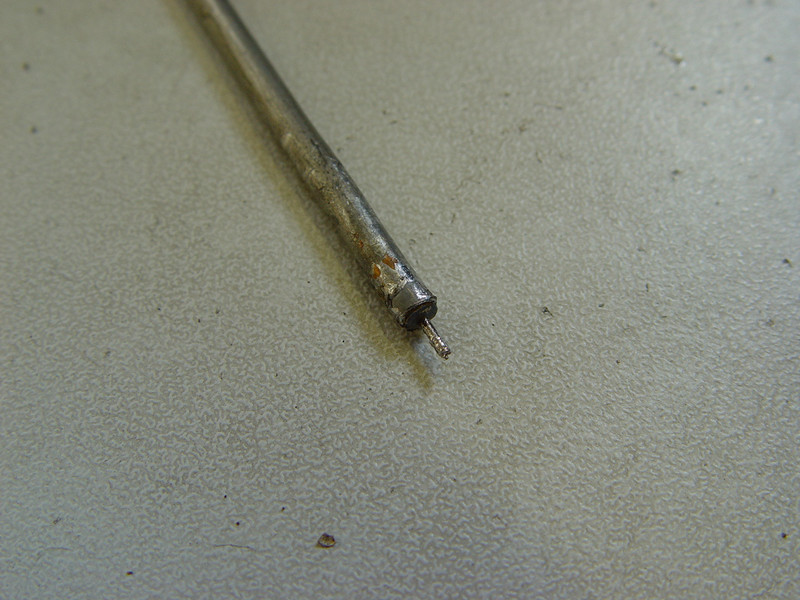

is. De centrale pin van de semi-rigid is gebruikt als centrale
geleider, de buiten mantel van de semi-rigid is dan op de messing bus
gesoldeerd.
