Petr Faltus OK1CFP

Indikátor vybuzení s UAA180 nebo A277D (Level indicator with UAA180 or A277D)

Napájení indikátoru vybuzení je Ucc=12V. IO řídí proud do LED diod dle trimru R3. Trimr R2 určuje proud do řetězce komparátorů jednotlivých diod a určuje tím citlivost indikátoru. Poslední trimr R1 nastavuje předpětí jejich konce, čili posouvá indikaci při začátku. Dioda D13 s dvojicí R4 a C1 tvoří usměrňovač vstupního signálu indikátoru vybuzení se zpožďovací konstantou.

There is 12Volt Ucc power supply of level indicator. The R3 drives the LED current from IC. The R2 resistor set the sensitivity of indicator and the last resistor R1 set the voltage offset of the first LED. The diode with both R4 and C1 convert the input signal to the DC for IC of level indicator.

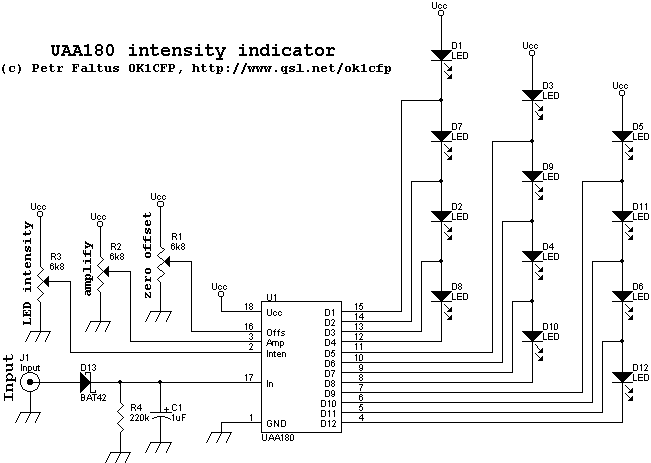

Schema indikátoru vybuzení UAA180 (UAA180 level indicator circuit)

Schema indikátoru vybuzení A277D (A277D level indicator circuit)

Czech system:

2k1 = 2100 Ohm, 220R = 220 Ohm, 22uF = 22 microfarad

Datasheets

Display drivers datasheets


(c) Petr Faltus OK1CFP 28/7/2002
