Stavba

4 Stavba

Stavba

4.1 Osazeni

Osazeni Cely klic je postaven na dvou deskach s ploanymi spoji. Prvni obsahuje vlastni klic (obr. 2, 4) a na druhe (obr. 3, 5) je klavesnice. Obe desky jsou propojeny datovym kabelem.

dps

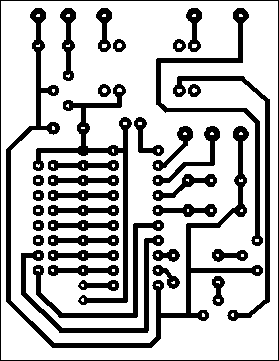

Obr. 2: Deska ploanych spoju klice

Zatim se na tom pracuje.....

Obr. 3: Deska ploanych spoju klavesnice

osazovak

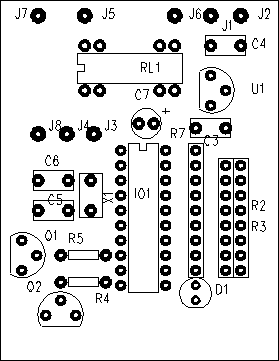

Obr. 4: Rozmisteni soucastek klice

Zatim se na tom pracuje.....

Obr. 5: Rozmisteni soucastek klavesnice

4.2 Rozpiska soucastek

Rozpiska soucastek

78L05            U1        Stabilizator 5V
CAP              C3        100nF keramika
                 C4        100nF keramika
                 C5        33pF keramika
                 C6        33pf keramika
CAP              C7        10uF/6V
DIP20            IO1       AT89C2051
Piezo            D1
RES              R4        10k
                 R5        10k
RLYDIP           RL1       Rele 5V
SIP\8P           R2        Jumper 8x
                 R3        Jumper 8x
SIP\9P           R7        Rsip 8x330R
TO-92            Q1        BC548
                 Q2        BC548
XTAL             X1        12MHz

4.3 Mechanicke provedeni

Mechanicke provedeni Cely klic je umisten v plastove krabicce KMP 35 DONAU. Zatim se na tom pracuje.....
