Праработка PC POWER'S за радилюбителски цели !

Внимание - "ХАПЕ" ТОК и то лошо :-( особенно самонадеяните и незапознатите със схемите и проблемите!

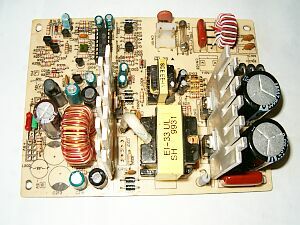

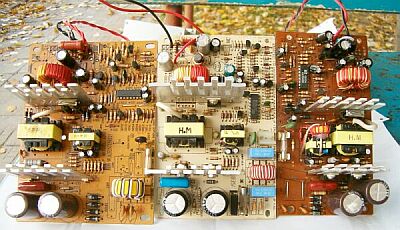

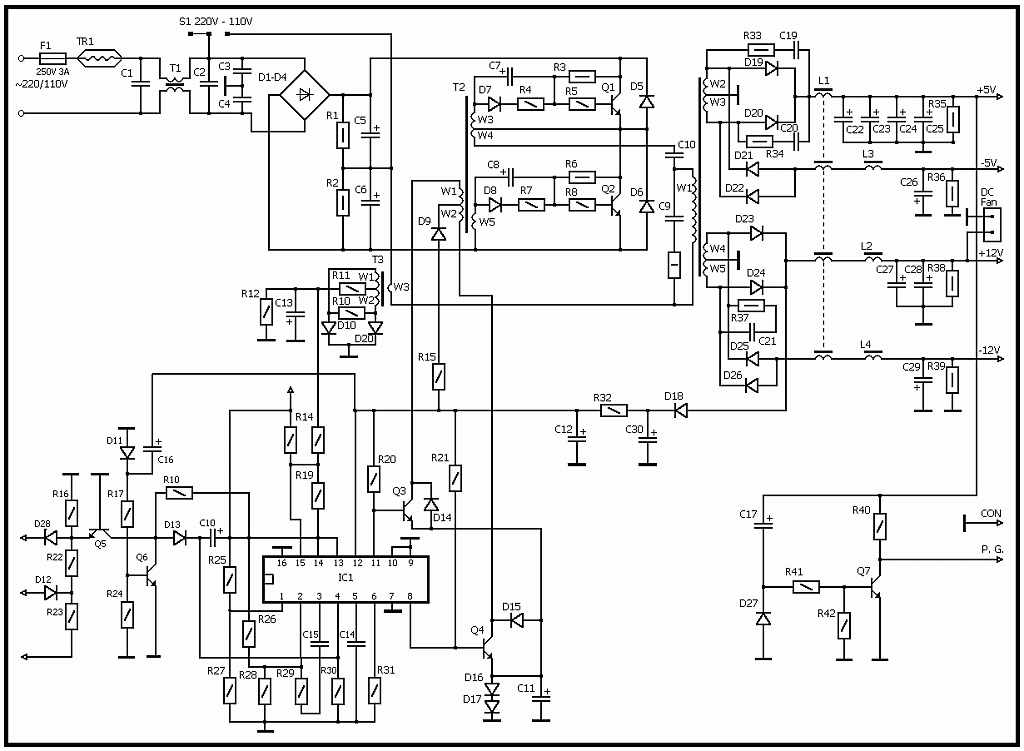

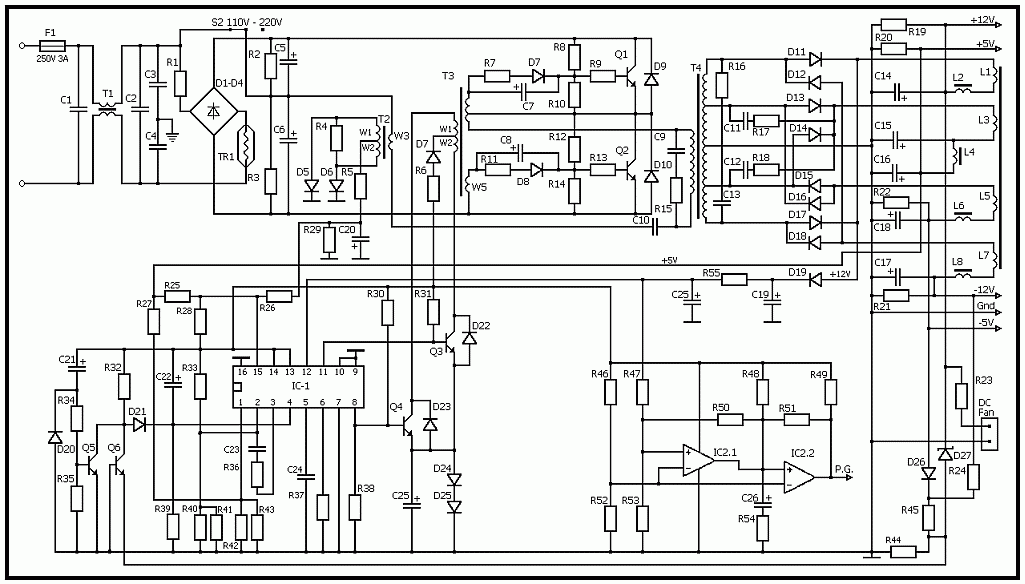

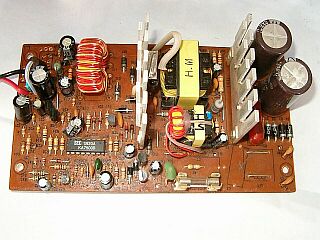

Философията почва от чука и ммм...та :) + два инструмента - дрелка и флекс! След или може би преди това дрябва да откриете и придобиете някакво импулсно захранване за PC и по възможност AT (Не ATX макар че по принцип и те да стават но не Ви препоръчвам !) и то от тези с по-голям импулсен трансформатор и на платката да присъства интегралка с цифрички 494 или 7500 чиито стуктура и предназначение са идентични. Следващото е да се поровите в CQHAM.RU ; RADIOFANAT или други познати Ви сайтове да се позапознаете най-вече със схемките и описанията на AT PC POWERS и тяхната преработка. Или най-добре разгледайте и поразмислете над №1 или №2 схеми! Вижте как изглеждат платките им :
Преработката по най-бърз и лесен начин се състои в това да отстраните двойния шотки диод на 5 V + 1 - 2 излишни електролитни кондензатора след пръстена (Дросела). След това трябва да се сменят двойния шотки диод на 12-те волта с 20 - 30 амперов от типа SBL2040CT ; SBL3040CT ; PBYR 2545CT или подобен. Желателно е електролита 470 - 1000/16V Мф да стане 2000 - 3000/25V и особенно препоръчително двата големи мрежови електрлолита да станат от 220 Мф на 330 Мф/200V че и нагоре. А и 4-те диода или грец модула ако е с такъв да са за 2 А и нагоре по възможност. Ако липсва дросел на 220 V (Мястото му е "заето" от две мостчета!) то или си навийте на пръстен 15-25mm 20-на навивки или изнамерете все някакъв за да понамалите смущенията които са особенно осезаеми в късовълновите обхвати. В повечето случай помага ! Предпазителя варира м/у 5-6 до 10 А и в никакъв случай не махайте варистора на входа на мрежата поставен да подтиска I-пика при зареждането на електролитите ! Следващата стъпка е да подберете и разположите един R 100 - 200 Ом / 1W в изхода м/у 5 и 12 V като стойността му зависи от наличния R м/у 5 V и маса. Задачата е да се получи пак на изходите 5 и 12 V задължително! И накрая намирате 1-во краче на интегралката и по-точно R-а към маса. Обикновено е 2.2 до 4.7 ком. а Вашата задача е с тример (Около 4.7 К например) да направите изхода 12 V на 13.6 - 13.8 V и след замерването да сложите приблизителната стойност R. Не става с потенциометър да го правите блока регулируем защото сработва защитата около над 14 V и под 10 V. Накои модели захранвания изкарват без проблем 10 A че и нагоре при пад само 0.3 - 0.4 V ! За да не Ви дразни вентилатора сложете дадената схема за терморегулатор на обороти която си иска известно внимание в подбора на терморезистор и другия R към +. При първоначално сработване докато се зареди електролита 220 Мф вентилатора развърта максимални обороти (И точно това е целта - да облекчи запуска по- нататък на ниски обороти !) след което намаляват а при студен радиатор на шотки диода даже спират а при t' 40-50 градуса почва леко да върти и с качването на температурата върти по-силно. Желателно е масата на термистора да има контакт чрез "ухо" с радиатора но тогава шотки диода ще е задължително със силиконова подложка ! Още по-желателно е при вече работил вентилатор да го разглобите внимателно (Особенно внимание към обикновено бялата или черна пластмасова рязана зегер-шайбичка ;-) !) и след почистване го смажете със обикновен вазелин :-) ! Стоманената остчица и фосфорнобронзовото гнездо на лагера най-добре и най-дълго време работят с тази "смазка" ! Е ако си намерите от новите типове вентилатори с лагерчета е по-тихо и надеждно ама иска $ ;-( ! То с пари и баба Николина знае на дядо Генчо да бае ... !J
С това целта е постигната. И пак че и отново: - Внимание & уважение към 220 V !

Оставям Ви да разгледате и оплюете ако не Ви се хареса туй що видяхте и прочетохте . Ако пък си харесате нещо има R-2, R-6 че и GSM на който да ме откриете ако пожелате някога, някъде... в Плее..н Да Гееее... ! J

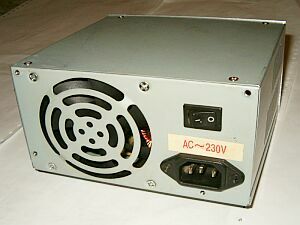

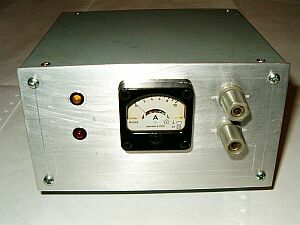

<< 10-15 A / 13.8V!

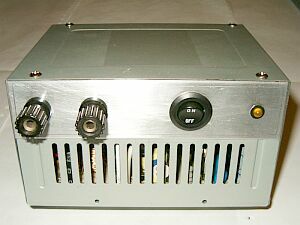

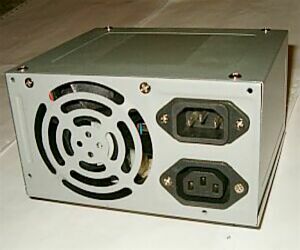

<< 10 A / 13.6V!

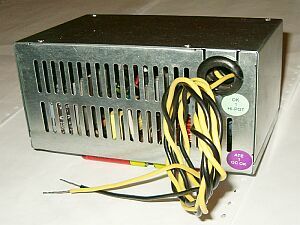

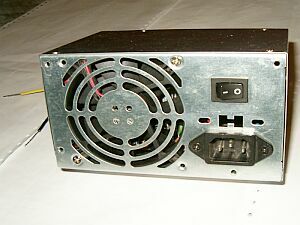

<< 5-8 A / 13.7V!
