Balunes 9:1 para hilos largos

Long Wires Baluns





          La utilización más común de los balunes 9:1 es para acoplar hilos largos o irradiantes de alta impedancia. En su forma más sencilla, es necesario individualizar el uso de cada terminal, ya que en este caso cada uno debe ser conectado al ramal correspondiente y no indistintamente, como en los balunes 1:1 o 4:1

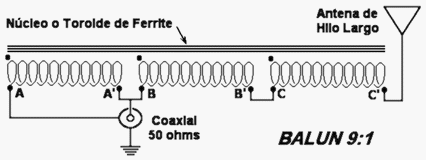

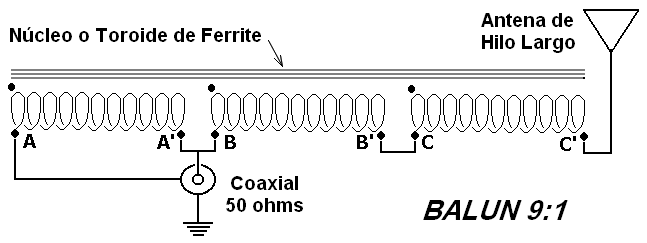

       El esquema del balun 9:1 es un bobinado trifilar que se puede realizar indistintamente sobre un ferrite cilíndrico o un toroide.

          En el punto indicado como masa del coaxial, debe conectarse una buena toma de tierra, contra-antena o los radiales, para compensar adecuadamente el hilo largo.

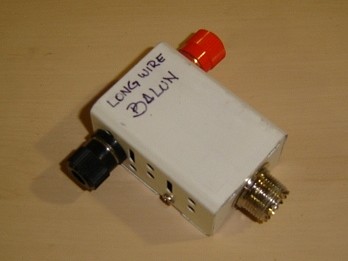

          A continuación se muestra el armado de un Balun destinado a alimentar un hilo largo cuya relación es 9:1. Los habituales conectores fueron reemplazados por terminales de fuente de alimentación, para facilitar el acople y desacople del alambre o cable que oficia de irradiante y la toma de tierra y/o radiales y sobre todo para individualizar cada terminal,

          Con el mismo destino que el anterior, este balun 9:1 fué colocado en una caja metálica, proveniente del desarme de un convertidor electrónico de tensión, de los usados para lámparas dicroicas.

         Nuevamente aquí es necesario individualizar las salidas del transformador y se usan los terminales de fuentes de alimentación para eso.
