MFJ-994BRT 回り込み対策

「MFJ-994BRT 使用レポート」に書いたように回り込みがひどかったので、

思い切って改造してしまいました。

改造して同じ状態になると言う保証は出来ません。

無線機の自作又は修理が自在に出来るだけの技量が必要です。

自信の無い方はトライしないで下さい。

１．同軸コネクター、アース端子等ケースに固定しているコネクターの配線を

　　半田付けを外して全て取りはずします。

２．ケースの裏側のビスを全てはずしてメイン基板を取り外します。

３．サブ基板を固定金具を含めて取り外します。

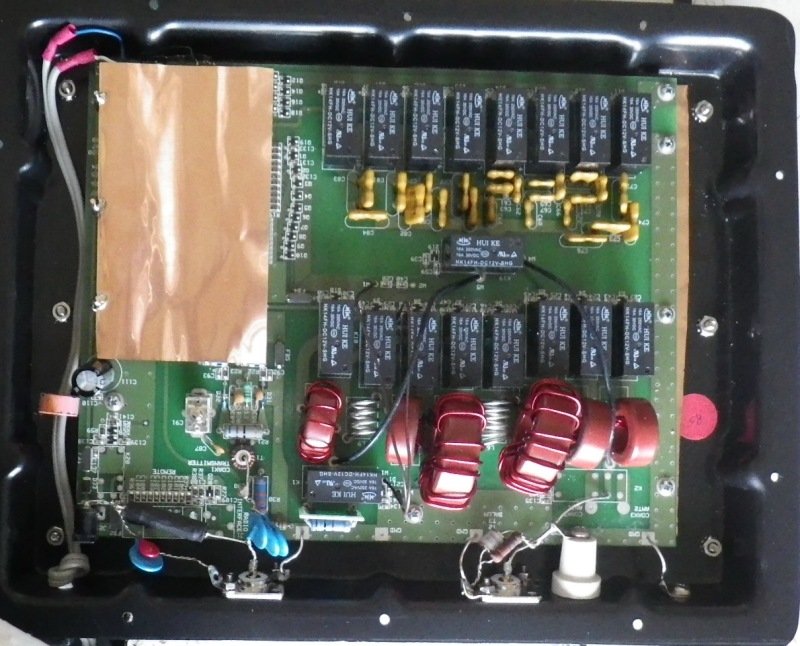

　　改造後に撮影した写真ですので、追加した部品が写りこんでいますが、参考のために

　　載せておきます。

　　サブ基板上の２つのコンデンサーとメイン基板のコントロールＩＣ部分を覆っている銅板は

　　追加した部品です。

　　サブ基板は長い多芯フラットケーブルでメイン基板と接続されていますが、

　　これをメイン基板側で切り取ってはずします。

　　メイン基板側にフラットケーブルの残りの線の残骸が残りますので、注意深く一本ずつ

　　半田ゴテを当てて抜き取っておきます。穴は半田でふさがったままでＯＫです。

４．回路図を調べてみたのですが、<WAKEUP>ラインの役割が理解できないので、この回路を

　　サブ基板から取り外し、メイン基板に移植します。回路図はここにあります。

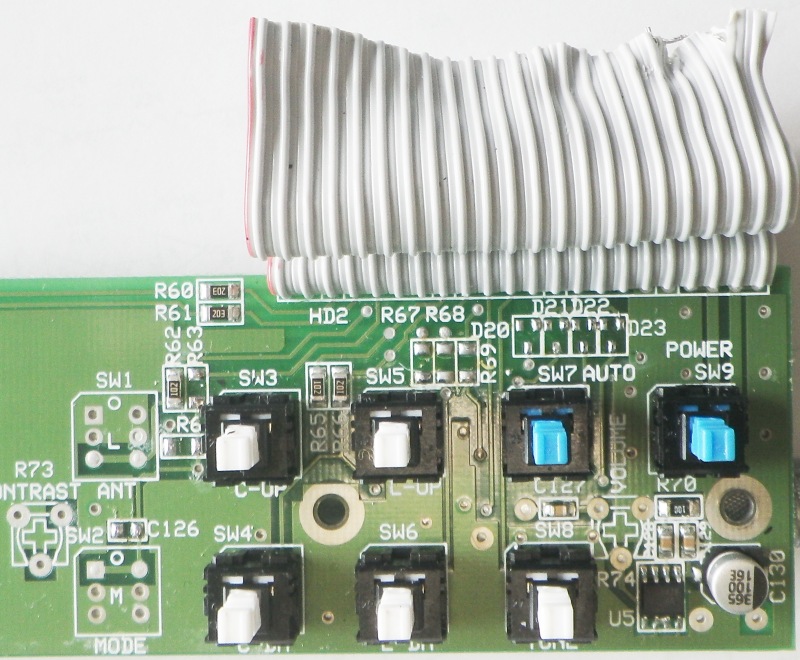

　　サブ基板から取り外す部品は抵抗５点、コンデンサー1点、ダイオード４点です。

　　　　R63、R64 --- SW3(C-UP)の隣。

　　　　R66、R67、R68 --- フラットケーブルの近くでダイオードの横。

　　　　C126 --- SW2(MODE)とSW1(ANT)の間。

　　　　D20、D21、D22、D23 --- フラットケーブルの近くで抵抗の横。

　　部品を壊さないように注意して、取り外して下さい。

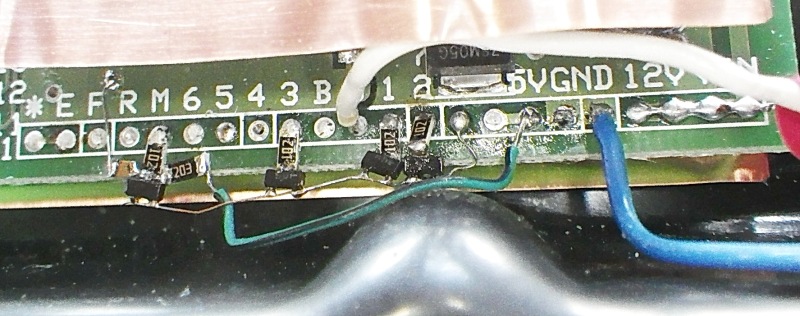

　　取り外した部品を下の写真のように取り付けます。

　　小さな基板に実装し、ケース又はメイン基板に接着する方が良いのですが、・・・。

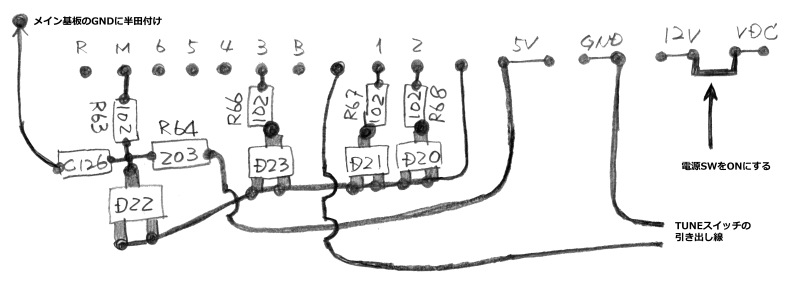

　　写真と手書き実態配線図を参考にして下さい。　　

５．電源をONにするため、１２VとVDCを接続します。

６．安定した動作にしたいので、AUTOではなく、SEMI-AUTOにします。

　　このプッシュSWは押すとSEMI-AUTOになり、その時、ハイレベルになるように

　　配線されていたので、サブ基板取り外した後、何の処理もしていません。

７．SEMI-AUTOではTUNEスイッチでチューン動作を開始しますので、TUNEスイッチ用の

　　線を２本、手元で操作出来るように引き出します。

　　この２本の線は、外部電源用の電源コネクターをはずして、

　　その穴からケースの外へ引き出します。

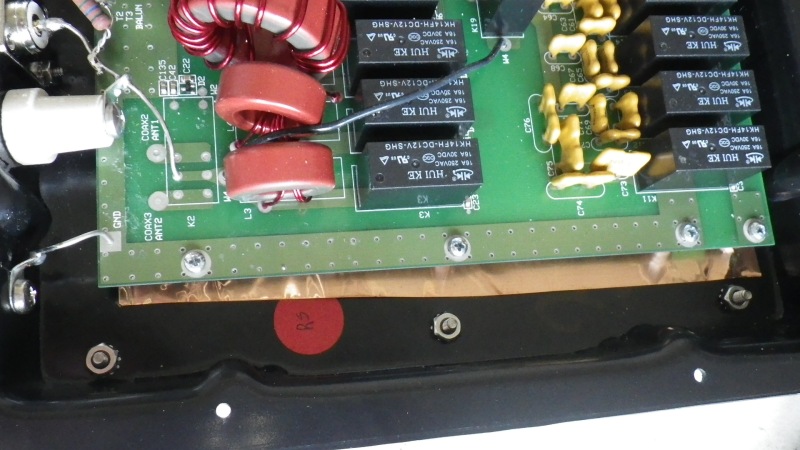

８．メイン基板の裏側にシールド板を追加します。

　　ホームセンターで入手した０．１ｍｍの銅板をメイン基板」より少し大き目に切り出し、

　　ビス穴を開けて取り付けます。基板から離して、スペーサーとケースの間に配置します。

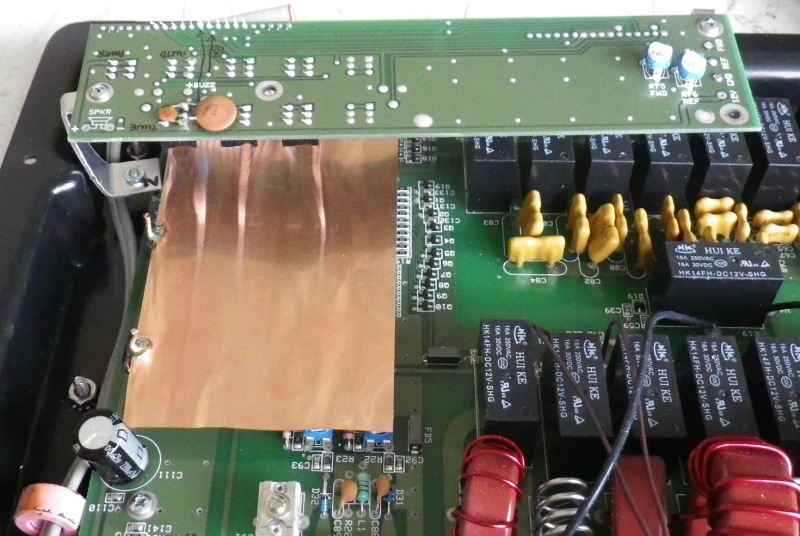

９．コントロール回路を保護する為に、シールド板を追加します。

　　基板の端のGNDパターンの半田をしてある場所３箇所から

　　直径１ｍｍ位の銅線を半田付けして銅線を立ち上げます。

　　０．１ｍｍの銅板を写真の大きさに切り、銅線を半田付けします。

１０．各コネクターの配線を元に戻して、仮設置して、動作を確認します。

　　　手元のMFJ-4117の電源SWをONにして、リレーが働くのを音で確認して下さい。

　　　最初の１回はAUTOですので、送信機から１０Wの連続波を出力すると、

　　　自動でSWRを下げてくれます。

　　　次に周波数を変えて、AUTOスイッチを２-３秒ONにしてOFFにすると、SWRを下げる

　　　動作がはじまります。

１１．ケースの裏側にサブ基板を外した時のビス穴が２つ残っているので、これをバスコーク、

　　　シーラント等で塞いでおきます。

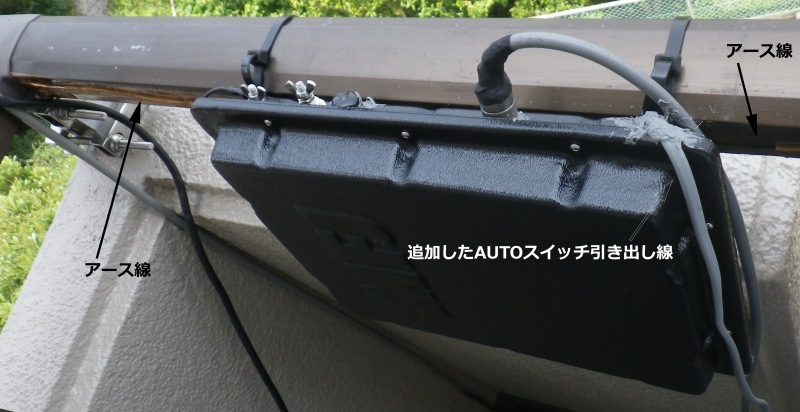

　　実際にベランダに設置した時の写真です。

　　取り付け金具は鉄のメッキ製でしたので、錆びるのがいやで、はずしました。

最後に

　　チューンした状態で２００W出してみましたが、１．８から２８MHｚまで誤動作しませんでした。
