オペアンプ（μＰＣ５５Ａ）を使ったプリアンプの修理


普通は、電源とオフセットを調整すれば済むとおもうのですが、さすがに超古いのでハムが残ってダメでした。

  1. 平滑のコンデンサー交換

    2. μＰＣ５５Ａ

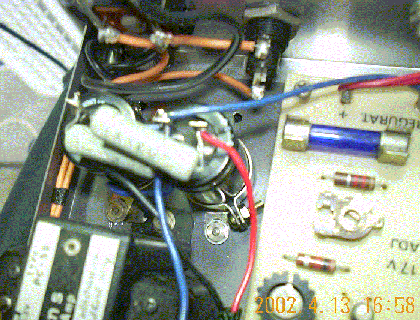

    容量抜けの分として、外付け（茶色小さいもの）を外付けしてみましたが、変らなかったので、元(グレーのラジアル２個)を入れ替えました。

    μＰＣ５５Ａ

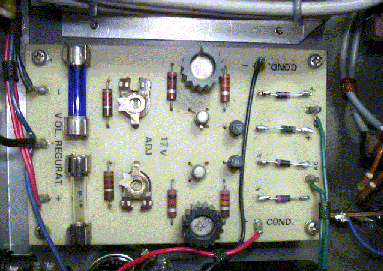

    黒いラジアル２個が、外形は新しいものなので小さいですけれど、耐圧は上、容量は同じです。
    ２０年くらいでも、測ってわかる容量抜けというのは、整流一発目くらいで、ほとんどは漏れ電流が問題なので、結局取り替えないとダメです。

  2. 整流ダイオードの交換

    3. μＰＣ５５Ａ
    おかしいのは-側の出力電圧が１７Ｖに満たない点ですから、あと疑うべきはダイオード（ＳＤ-１）でしょう。一本死んでいるのかも？？
    以下のように交換したけれども、電圧に関しては改善されず。

    μＰＣ５５Ａ


これだけいじれば、さすがに静かになってきて、我慢をすれば使えそうですが、それではつまらないので、電源＋最近のＦＥＴオペアンプと入れ替えることを検討しています。
