QRSS  WSPR

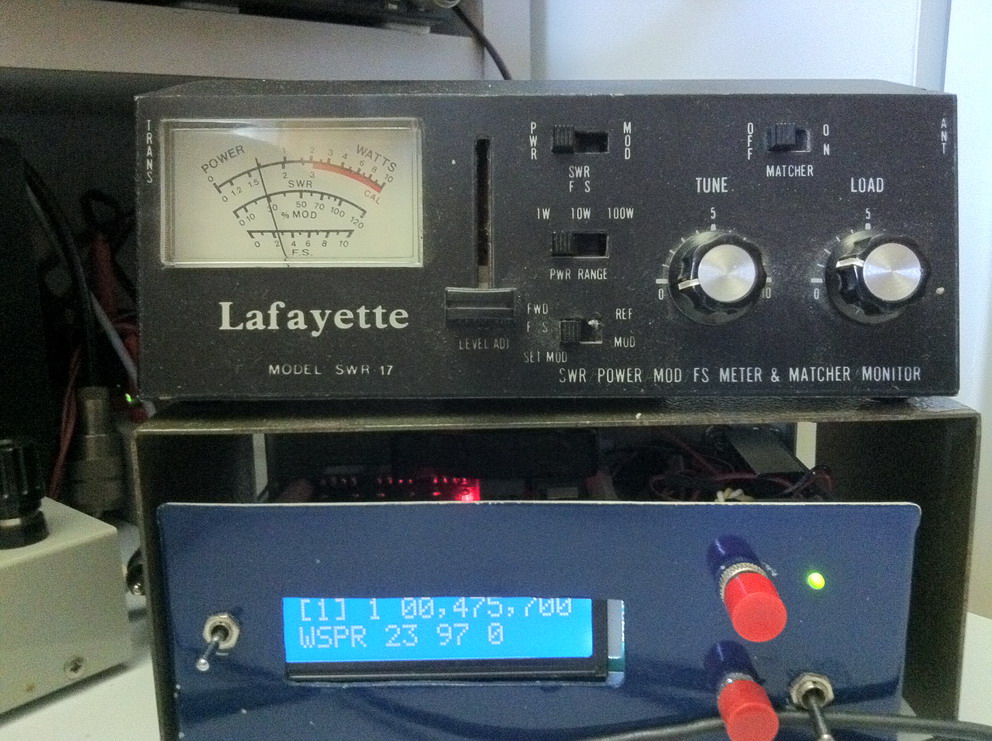

Test a 475.700 khz

WSPR

con 200mWatt



Tx a 10140,100 khz

WSPR

con 200mWatt



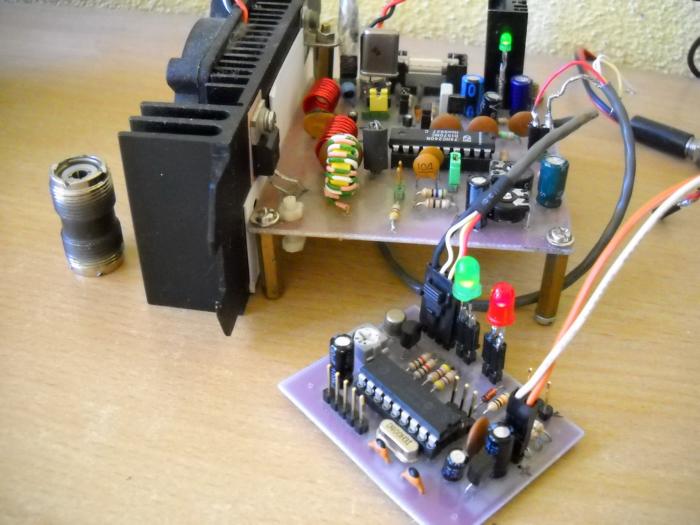

IL mio trasmettitore

 Ultimate 3 da 200mW

Hello everyone, I'm IK1HGI Antonio  ham radio Italy.

Having installed beacons for passion, some Europeans OM have criticized my beacons saying they do QRM. So I decided with regret to close all the Beacons from 10 meters to 80 meters.

I thank all SWL who have heard me for so many years.


Ciao a tutti, sono IK1HGI Antonio radioamatore Italiano.

Avendo installato dei Beacons per passione, alcuni Europei OM hanno criticato i miei Beacons dicendo che fanno QRM. Quindi ho deciso con dispiacere di chiudere tutti i Beacons da 10 metri a 80 metri.

Io ringrazio tutti gli SWL che mi hanno ascoltato per tanti anni..

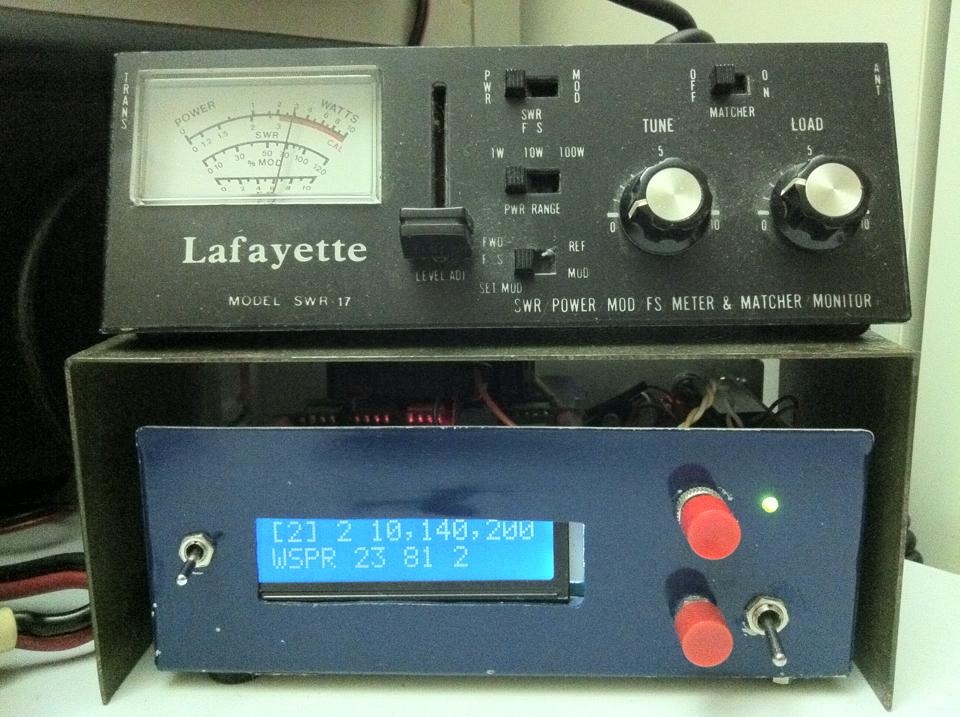

WSPR sui 30 metri con 200 mW


Oggi alle  16:30 03-30-2015 per la prima volta ho avuto modo di testare il magnifico WSRP con il mio trasmettitore Ultimate 3 da 200mW con un' antenna multi banda, la disposizione sottotetto con un Balun 4/1 si e' ottenuto dei incredibile collegamento alcuni OM dell' Europa, USA il modo Beacon, adesso sto lavorando il sistema WSPR si notare dall'immagine sotto catturata dal sito wsprnet.org il mio primo segnale sui 30 metri G7HEM ha ricevuto oltre una distanza 1.108 km, le distanze calcolate nelle ore del pomeriggio sono  alle

ore 16:30 ben 600 Km hai 1000 Km fino alle ore 18:40



Qui hanno ricevuto il segnale in propagazione 10.140,000 Khz con 200 mWatt

http://wsprnet.org/olddb?=ik1hgi


Le misure di potenza emessa, con un wattmetro esterno preciso, ho verificato che la potenza effettivamente emessa è pari a soli 200mw (23 dbm) !!!!









475,700 Khz

10.140,100 Khz

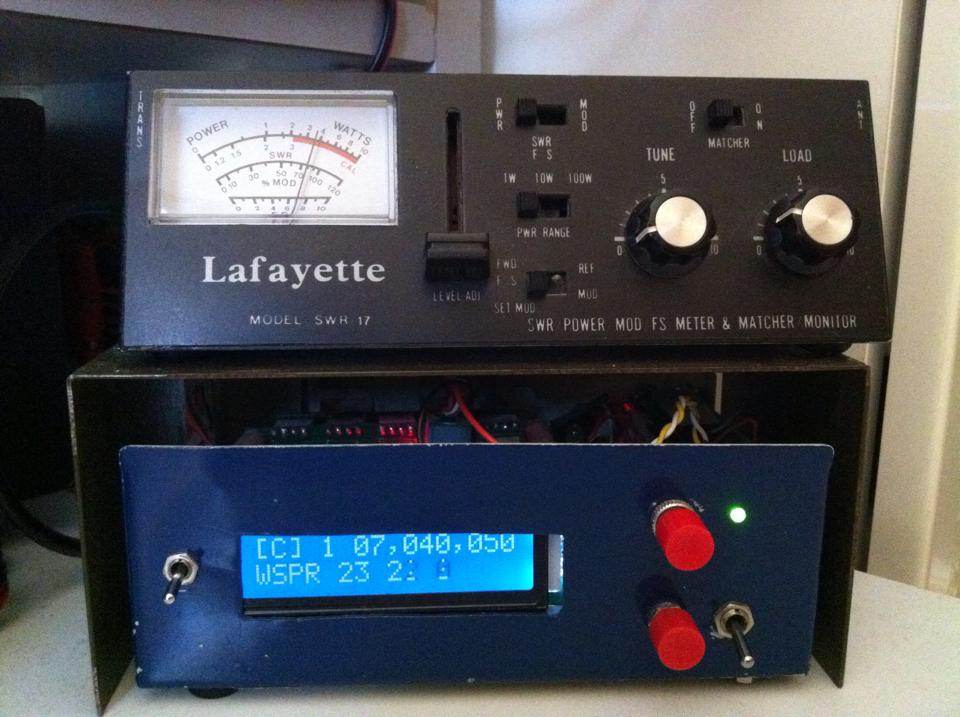

7.040,100 Khz

21096,000 kHZ

3595,000

14097,000 kHZ



    RECORD!!!! clica

18-Maggio 2015 con 0,5mW WSPR 20 Metri

2015-05-18 18:36 IK1HGI 14.097020 -17 0 JN45jj +7 0.005 LA3AKA JO28tr 1498 931

Abbiamo fatto il primo RECORD superando 1500 km con la potenza di 0.005mW



2015-04-10 20:56 IK1HGI 14.097144 -10  0 JN45jj +23 0.200  ZL1RS      RF64vs   18319 11383

2015-04-10 20:56 IK1HGI 14.097148 -17   0 JN45jj +23 0.200  VK2XN   QF59ar   16267 10108

2015-04-10 20:56 IK1HGI 14.097083 -25 0 JN45jj +23 0.200   YC0MLC OI33kt   11128 6915

2015-04-10 20:28 IK1HGI 14.097049 -11  0 JN45jj +23 0.200  VK5EI       PF95gc   15663 9733

2015-04-10 20:28 IK1HGI 14.097042 -16  0 JN45jj +23 0.200  VK2XN    QF59ar   16267 10108

2015-04-10 20:28 IK1HGI 14.097038 -24  1 JN45jj +23 0.200  KD6RF      EM22lr   8439 5244

2015-04-08 18:26  IK1HGI 14.097046 -21 1  JN45jj +23 0.200  M0PGE    IO93fp    1180   733

2015-04-06 05:26 IK1HGI 10.140155 -32 0  JN45jj +23  0.200 4Z4TI       KM71jg   2739  1702

2015-03-30 18:20 IK1HGI 10.140205 -14 0 JN45ik +23 0.200  GM4SFW  IO77sn   1621   1007

2015-03-30 18:20 IK1HGI 10.140194 -22 0 JN45ik +23 0.200  G7HEM    IO82wk  1108   688
2015-04-01 07:30 IK1HGI 10.140249 -26 0 JN45ik +23 0.200 PA1GSJ     JO22da   800    497

2015-04-10 20:28 IK1HGI 14.097038 -24 1 JN45jj +23 0.200 KD6RF EM22lr 8439 5244
2015-04-10 20:28 IK1HGI 14.097029 -19 0 JN45jj +23 0.200 W3GXT FM19ol 6713 4171
2015-04-10 20:28 IK1HGI 14.097038 -24 1 JN45jj +23 0.200 N8SDR EM79rj 7244 4501

2015-04-10 20:28 IK1HGI 14.097038 -24 1 JN45jj +23 0.200 KD6RF EM22lr 8439 5244
2015-04-10 20:28 IK1HGI 14.097029 -19 0 JN45jj +23 0.200 W3GXT FM19ol 6713 4171
2015-04-10 20:28 IK1HGI 14.097038 -24 1 JN45jj +23 0.200 N8SDR EM79rj 7244 4501
2015-04-10 20:40 IK1HGI 14.097142 -16 0 JN45jj +23 0.200 VE3GEN EN96 6541 4064
2015-04-10 20:40 IK1HGI 14.097142 -22 0 JN45jj +23 0.200 N8SDR EM79rj 7244 4501
2015-04-10 20:40 IK1HGI 14.097145 -17 0 JN45jj +23 0.200 AB4GS EM84bk 7554 4694
2015-04-10 20:40 IK1HGI 14.097141 -13 1 JN45jj +23 0.200 K9AN EN50wc 7428 4616
2015-04-10 20:40 IK1HGI 14.097159 -18 1 JN45jj +23 0.200 KU4QI EM87bx 7299 4535
2015-04-10 20:40 IK1HGI 14.097159 -21 0 JN45jj +23 0.200 K3EA FN20of 6525 4054

2015-04-12 11:22   IK1HGI  7.040044 -24 0 JN45jj +23 0.200  DK0SC     JN59mf   459    285
http://wsprnet.org/drupal/user/7651



Qui i prime prove di ricezione dei Europei iniziai il giorno 30 di Marzo per le prime esperienze sul Ultimatu 3 modo WSPR con 200mW

Vedendo la base dei prime prove di ricezione dopo 10 gg con 200mw ho superato i 18,319 km su New Zelanda, Indonesia, Australia, Usa e Canada, Italia, possiamo anche definire pochi kilometri fra 200, 800 km Europa, si aspettando con pazienza su 30,40,80 metri, questo è un grande successo del mio QRP.



Andiamo avvedere le mappe dei collegamenti chi mi ha ascoltato





Impostazioni di configurazione WSPR
Con l'aiuto del manuale del l'autore Hans G0UPL, ho sistemato la mia configurazione nel sistema WSPR, tutte le impostazioni configurabili da me con l'aiuto del manuale dall'utente, stiamo per essere rilevanti per la modalità che si desidera utilizzare in questo modo, o per la vostra configurazione hardware.

Le sezioni seguenti spiegano ogni impostazione in dettaglio.

http://www.hanssummers.com/images/stories/ultimate3/operation3.07.pdf



Questo è un esempio di un menu di impostazione della modalità. I primi 16 schermate di configurazione sono tutte le impostazioni della modalità. essi  facilitare la selezione di combinazioni di bande, la frequenza e la modalità. Quando il sistema viene inserito nel Run modalità, si scorrono tutte le 16 configurazioni in modalità a turno. Ciò consente di programmare sequenze di bande, se avete collegato il relè commutazione filtro passa basso (LPF) kit opzionale. Anche se non siete utilizzando il kit di estensione LPF-relay commutazione, si può ancora utilizzare diverse modalità e frequenze, e il impostazioni della modalità consentono una ricca serie di segnali di controllo che è possibile utilizzare per estendere le funzionalità del kit.
La schermata contiene più elementi che sono illustrate qui a turno con riferimento all'esempio mostrato.







  è l'indice di modo. Esso non può essere modificato, ma mostra semplicemente impostando la modalità che si sta modificando. il 16 menu della modalità sono etichettati da 0 a 9 quindi da A a F.

è la banda. Questo valore può essere da 0 a 5, e seleziona uno dei sei relè banda commutazione LPF, quando si utilizza il kit di estensione. Durante la trasmissione, una delle sei linee di controllo "BAND 0" a "BAND 5 "nello schema elettrico (vedi documento Assembly) sono attivati. Le linee di controllo sono attivi-bassi e possono da utilizzare per le proprie modifiche, se non si utilizza il kit di estensione LPF-relay commutata. Quando si utilizza il relè commutato kit, è necessario assicurarsi che la scheda di filtro passa-basso inserita nello slot selezionato viene opportuno la frequenza di trasmissione selezionato.



è una frequenza di trasmissione esempio: la frequenza centrale in modalità WSPR; Frequency Shift Keying (FSK) si aggiunge a questo in modalità FSK.



   è la modalità di trasmissione. Le modalità disponibili sono: Nessuno, FSKCW, QRSS, DFCW, Lentezza Inferno, Inferno, DX Inferno, CW, CW ID, WSPR, WSPR-15, TX CW, TX FSK, Opera05, Opera1, Opera2, Opera4, Opera8, Opera32, Opera65, Opera2H e PI4.



  è la potenza di uscita, in dBm. Viene utilizzato solo per il messaggio WSPR e può essere lasciato sul valore predefinito 00 per tutti i modi di trasmissione diversi da WSPR WSPR e-15. La regolazione della potenza è parte della schermata di configurazione della modalità perché si potrebbe desiderare di trasmettere a un passo livelli di potenza, con un attenuatore relay commutazione. In questo caso si richiede il messaggio WSPR essere ri-codificato per ciascun frame di trasmissione, e questa configurazione permette questa possibilità. Si possono naturalmente trovare che la potenza varia su diverse bande, e questa impostazione consente di trasmettere con precisione il potenza misurata nel messaggio.

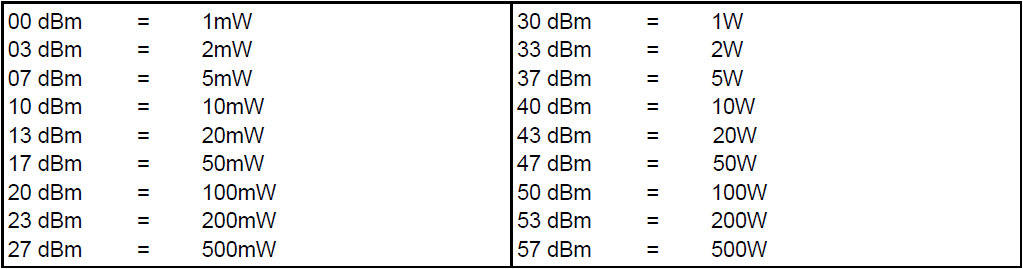

è un'uscita ausiliaria. Questo appare sulle linee dati LCD D4-D7 quando non viene utilizzato per la scrittura di il display LCD o DDS. Queste linee di controllo supplementari possono essere utilizzati per controllare altri relè o circuiti in applicazione. Per esempio si potrebbe desiderare di controllare attenuatori relè a commutazione, passare tra diversi antenne per scopi di confronto side by side. Alcuni esempi saranno dati in un documento diverso. I valori di potenza ammissibili secondo il protocollo WSPR, con il loro potere corrispondente watt, sono elencate di seguito (60 dBm, ovvero 1.000 W, viene omesso dal kit. Si tratta di un kit QRP, dopo tutto ...)





Un buon valore consigliato per questo kit sarebbe 23dBm (200mW), che è vicino al misurata potenza di uscita prototipo. Se possibile, si dovrebbe misurare la potenza sulla banda (s) sei funzionamento, e impostare il valore dBm più vicino.

Attivazione / Disattivazione impostazioni della modalità:
Ogni schermata di impostazione della modalità può essere attivata o disattivata. La situazione di default alla partenza, è per tutti la modalità impostazioni essere disabilitate. Quando un'impostazione modalità è disattivata, appare "cancellato". Il seguente esempio mostra un permesso, e lo schermo disabili:



http://www.hanssummers.com/images/stories/ultimate3/operation3.07.pdf





Tra le trasmissioni del tempo il impostazione del display visualizza solo un orologio (vedi sopra), mentre aspettiamo pazientemente per la successiva trasmissione WSPR per cominciare, si vedono i secondo le come la vostra configurazione  del Ultimate 3.

I parametri impostati sul trasmettitore Ultimate 3 e Start, questo è utile per verificare che il tempo ci vuole sulla trasmissione del vostro TX è impostato con precisione, il display mostra anche il minuto in cui il fotogramma successivo inizia a trasmettere. Nell'esempio  che segue, si nota il  tempo è 13:04:53 e il fotogramma successivo avrà inizio alle 13:10:00. da voi impostato per ogni 10 minuti partire la trasmissione della durata da voi configurato.



Qui ho messo alcuni link di quello che utilizzato il trasmettitore Ultimate 3 da 200mW si possa acquistare presso Hanssummers tutti i componenti quali il servono per utilizzare il sistemi e tutti i modi in questo Kit possono realizzare i modi che volete trasmettere su singola  banda, ho multi bande  da 10 metri hai 137khz, è riconosciuti di ottima qualità del KIT

 http://www.hanssummers.com/ultimate3/u3videos.html



http://www.hanssummers.com/lpfkit



http://www.hanssummers.com/images/stories/ultimate3/assembly4.pdf



http://www.hanssummers.com/ultimate3/u3.html#photos



Al sito autore G0UPL



Segnale Europa WSPR Avanti Record WSPR



Vai in alto



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi



I miei saluti  ik1hgi Antonio

Antonio Musumeci IK1HGI
