Parabola offset per 2.4 Ghz
|
Antenna
Cerchietti 13 cm :
Prima
sperimentazione su una parabola da 80 cm offset una antenna
circolare a polarizzazione
verticale, si può inserire anche un Amplificatore di potenza. |
 |
| 2,4Ghz |
|
BAND
MHZ |
STATUTO |
POWER
mobile |
NOTE Frequenza |
|
2300
2440 |
Secondari |
300w 10w |
2303.000-2304.000 .. cw ssb dx
window
2304.000-2304.150.. cw solo
2304.150-2304.800.. al
mode
2304.800-2304.990.. beacom
2304.990-2313.000.. al
mode |
| 2440 2450 |
Secondari |
300w 10w |
Atv,
Satellite |
|

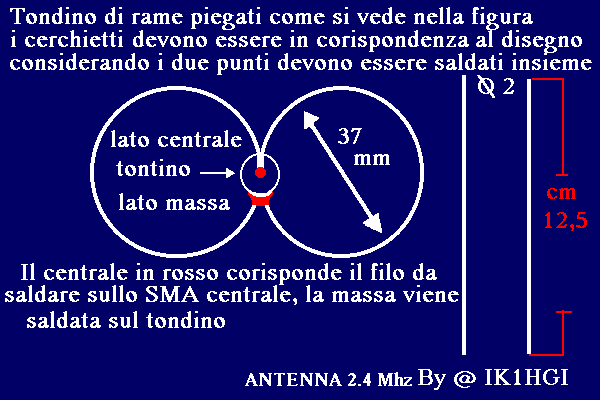

Cerchietti

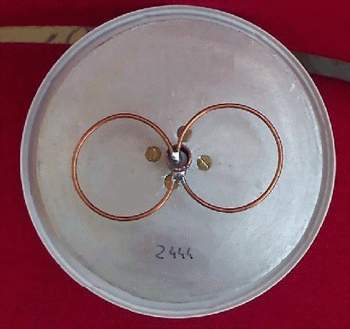

Il progetto illustrato in foto 1 è una
semplice antenna per i 2.4 Ghz, su una parabola offset con guadagno di 10 dB. La frequenza di 2.4 Ghz, l'onda intera dei cerchietti il filo
è lungo cm
12.3 , la sezione del filo che
ho utilizzato di 0,2 mm, per ottenere la lunghezza ho usato la formula il risultato stabiliamo, vediamo come avviene:
Frequenza 2445 :

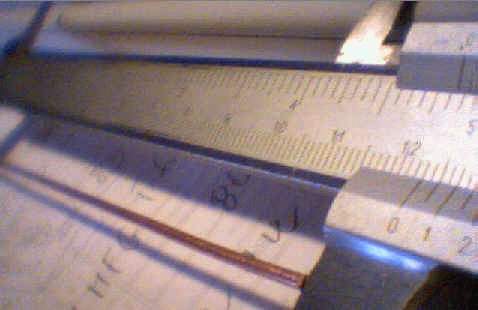

Fattore Luce 299.762 = Cm 12.3 (foto) un' onda intera, così troviamo
la
lunghezza del filo, per formare il diametro uguale per i
cerchietti, troviamo un tondino che abbia una misura circolare di
3,5 cm, dopo ciò
rotolare il filo per formare un cerchio rotondo
perfetto.
click
|
|
Realizzazione di
costruzione

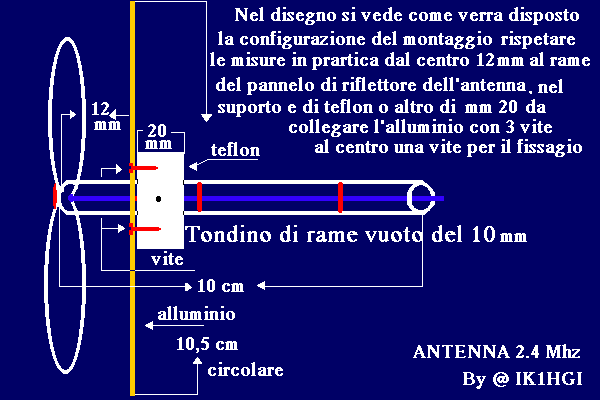

Le
caratteristiche della foto sono trasmessi sul disegno le sui
caratteristiche il pannello frontale è il riflettore di alluminio la
misura della lunghezza cm

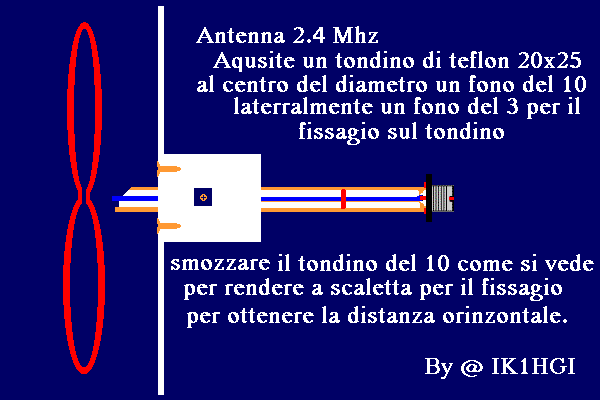

11,5 x mm 0,1, sul di dietro al riflettore ho utilizzato un tubetto
di teflon
(foto) del diametro del 20 x 25 al, centro un foro del 10 mm,
come si vede sul disegno questo ci permette di fissare al centro il
riflettore, con 3 ho 4 bulloni del 3, il tondino di rame
del diametro 10 mm, la lunghezza 10 cm, in quando
il riferimento della massa fra turbo è riflettore non ha importanza, basta
che si utilizza le misure stabiliti dei
cerchietti. |
 click |
 click
Centratura |
Saldature da fare
a completo

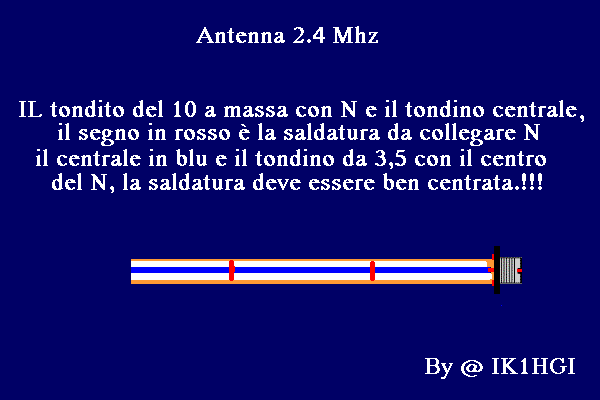

P reparare il materiale, la prima

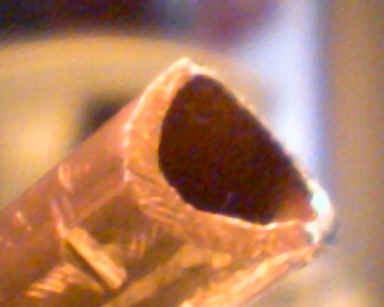

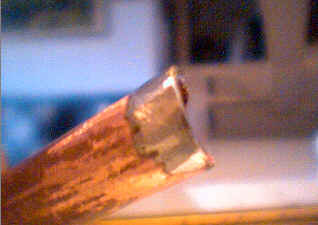

cosa da fare saldare i cerchietti (foto) su un piano, dopo dovrete limare il tondino (foto) di un
lato fare una sbavatura intorno 4 mm, sul lato opposto si
impregnare di stagno sul tondino (foto), solo un lato, per saldatore il tubo di
rame con una temperatura molto elevata di (sui 25"gradi" che possa incollare lo
stano), sappiate che lo
stagno sia ben stagnato sul tondino (foto), non fate delle saldature a montagne, ricordarsi
che il metallo deve essere caldo, saldare "N" (foto)
con filo, vi rimane d' incastrate tutto dentro la guaina (foto) e dopo
il tubo di rame dentro tondino (foto). |
|
Cerchietti teflon
riflettore
Incastrate dentro tondino (foto) inserire il teflon (foto) poi il riflettore (foto)
è saldare i cerchietti
(foto), fate che rimangono al centro nel
tubetto, per effettuare una buona centratura, i cerchietti dovete
fare in modo di appoggiare sul piano del riflettore, saldare prima
la massa poi il centrale o viceversa come si vede il figura, come ho
spiegato la procedura di saldare un "N" si può fare anche con un
< " F "> (foto), queste
operazioni si può realizzare anche per
1,2GHz. |
click
|
 |
Opera di
regolazione senza strumenti
Solo in
Ricezione,,!una volta montata dovrete misurare con un
calibro o un metro, la di stanza dal riflettore hai capi dei 2
cerchietti sotto 1,4 o 1,5
cm,
(foto) dietro
al riflettore, troviamo il teflon (foto) con la
vite da 0,3 mm che ci permette di fissare,(foto) invitate secondo la distanza che vi consiglio.
Per
trasmissione ci vogliano dei strumento, un analizzatore di spettro,
l'antenna và accorciata e limata di pochi tagli 00,1 mm, la
stessa operazione và regola anche la distanza dal riflettore è
cerchietti alla fine fissare (foto),
provare se tutto e stato realizzato ok !!.
|
|
Tondino e filo
"N"

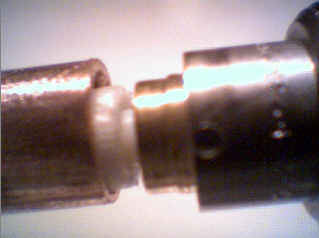

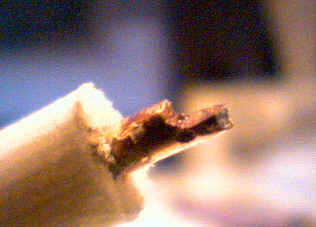

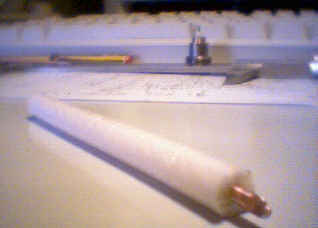

Prendere un pezzetto di cavo
coassiale RG213 (foto), lungo una 13
cm, questa lunghezza non ha nessun significato, tagliate un paio di
millimetri la guaina purché possiate limare un paio di millimetri sul filo
(foto).
IL

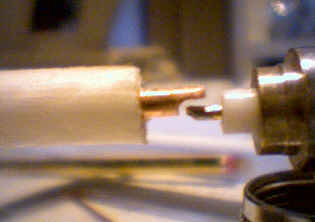

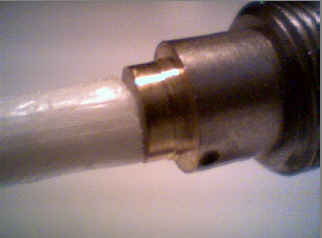

connettore "N" (foto)
femmina fate in modo che
possiate tornire hai lati (foto), fino alla
misura del tubo interno una volta fatto, viene inserite dentro il tubo
di rame (foto) o ottone, saldate il rame a massa del
connettore " N", come si vede il figura
(foto). |
 click
|
 click |
Fine senza
strumenti
In fine fatte tutte le operazioni di
regolazioni, si può istallare su una parabola da voi desiderata come
si vede nelle prima foto, la misura vanno fatta al centro
della parabola, fino hai cerchietti, la misura corrisponde la spessa
quella utilizzata, su un LNB, per ricevere i satelliti
TV, la stessa cosa con i cerchietti, come si vede nella prima foto
sopra, la misura fondamentale da me misurata e di 39cm, oppure da

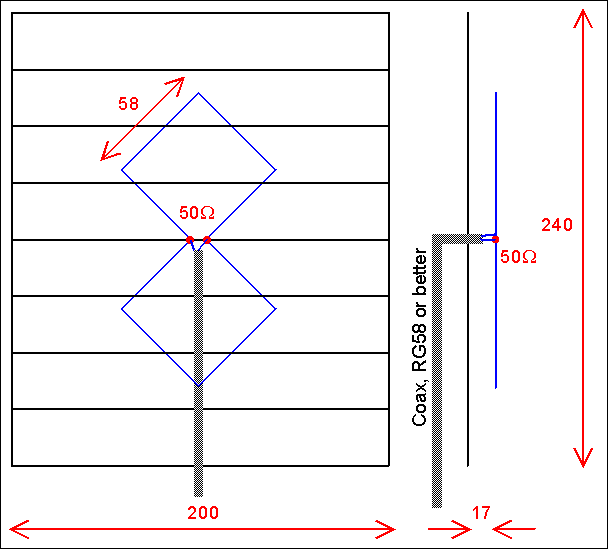

realizzare con un da pannello come ho fatto la prima
sperimentazione per i figura 1.2 GHz, un
pannello da 20 x 15 al centro con un foro del 10 la stessa operazione in
questa pagina solo si comporta come una direttiva.
|
|
I cerchietti si può utilizzare
sia in orizzontale che in verticale a secondo la ricezione.
 click
|
Questa figura ed un
piccolo esempio da installare su una parabola di 80 cm
offset
 click |
|
Spero che sono stato di ottimo aiuto, eventualità se avete dei problemi mandami un
messaggio sarò lieto di risponderti, accetto consigli del miglioramento della
sperimentazione, la Ricezione e Trasmissione Mire Color Barre ATV.
e-MAIL Antonio ik1hgi
|
|
Informa IK1HGI :
ATV su sperimentazione coloro operatori su auto costruzione, non fornisco materiale, riguardano i vari circuiti master sotto elencanti... i disegni sono a disposizione per tutti.
Grazie 73 Antonio
Buona Visione
