Progetti e Sperimentazione  Cerchietti per 1.2ghz

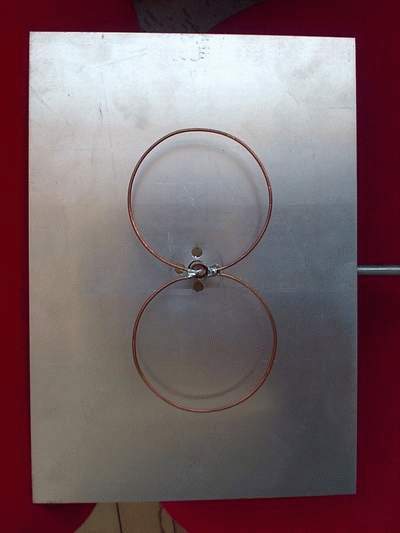

Antenna Cerchietti 1.2Ghz :



Questo progetto illustrato nella foto  a sinistra è una semplice Antenna per la banda 1.2 Ghz, in teoria Antenna Cerchietti, un ottimo guadagno di 8 dB per la ricezione e trasmissione, l'antenna si comporta un diretta, di cui ha due tipi di posizione, sia Verticale, e Orizzontale del tipo di trasmissione ho ricezione a valle, l'antenna ha ottimi risultati in quando da me provata ed non ho avuto problemi per la mia ricezione che trasmissione nel traffico ATV.

click

Antenna 1.2 Ghz Pannello

Questo progetto prima sperimentazione ho fatto dei collaudi in diretta con gli amici, dietro i cerchietti ho messo un preamplificatore di ( linea SAT quello che si usa nei condomini per la discesa del segnale Tv SAt per il guadagno ) ho ho ricevuto il segnale di un amico qui ho avuto successo la prova realizzate in diretta.

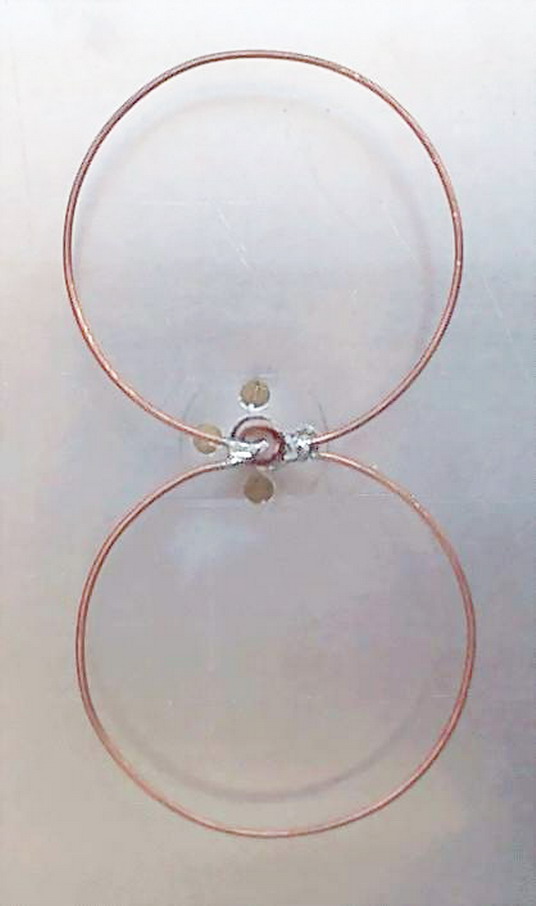

Antenna Cerchietti 1.2 Ghz

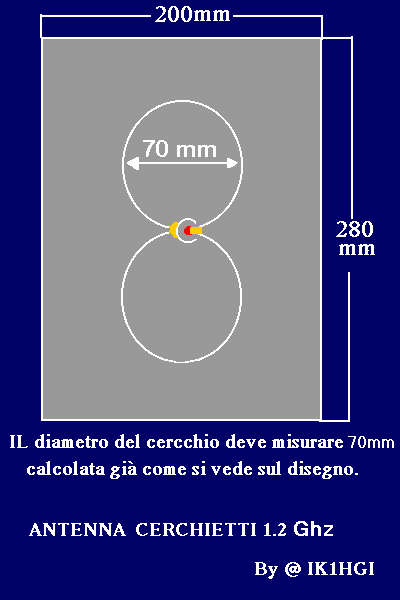

Il progetto  dell' antenna per 1.2Ghz viene realizzata con in poco tempo, per  agevolare per la costruzione, basta trovare un pezzo di ferro del 80 andate da un tornitore, da poter fare in modo da portare il tubo del diametro 79mm da rendere come una Dima, quindi eseguire la rotazione del fino del 0,2 mm di rame ho di ottone a secondo le vostre esigente, e formare un cerchio  al diametro 79 mm, interno del cerchio fatto, il filo utilizzare del tipo rigido del tipo trasformatori elettrici, da utilizzare fa cendo il calcolo alla frequenza in cui ci permette da utilizzare  sul BambPlain

1240 1245

Secondario

300w-10w

1240.000-1241.000 All Mode
1241.000-1245.000 .... Atv

1267 1270

Secondario

300w-10w

Sub mit Ministeriale requisito     per usare Earth-Space Satellite

1270  1298

Secondario

50wErp-10w

1296.000-1296.025 Mono Bounce 1296.500 ................. Sstv
1296.600 ................. Rtty
1296.700 ................. Fax
1296.800-1298.000 .. All mode

Calcoliamo  la frequenza  1.240 : Fattore  Luce 299,762 : 1.240= 24.1cm un'onda intera,  troviamo la lunghezza dell'onda risonanza della frequenza stabilita sui 1.240 Mhz, a questo punto si può utilizzare la lunghezza esatta di 24.1cm

Rame o ottone da smorzare

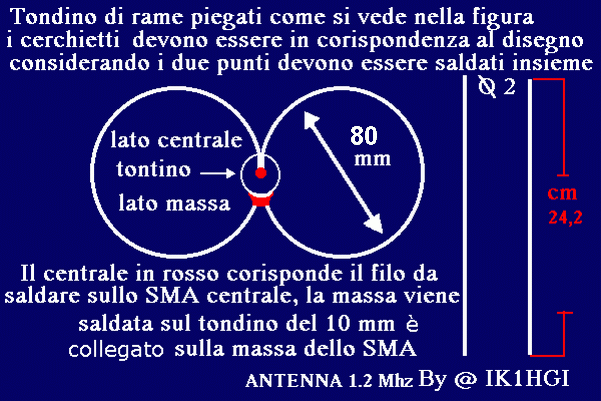

Come si vede nella foto sotto, il tondino di rame del diametro del 10 mm ho di  ottone, dovrete sagomare limare (foto) solo un lato in punta di pochi mm 0,5, in modo i cerchietti, (foto) non si  toccano, la posizione dei cerchietti sono in parallelo,  saldare solamente un lato freddo cioè la massa, al centro del filo del 0,3mm.

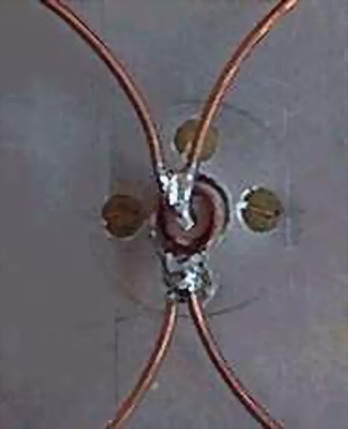

Centratura

A questo punto  saldate i 2 cerchietti, che rimangono al centro nel tubetto di rame, per effettuare una buona centratura, i  due cerchietti, dovete fare in modo di avere un appoggio, sul un piano del riflettore, saldare a massa del turbo di rame, dopo i centrali, come si vede nella figura, il piano del riflettore riferimento la massa fra turbo di rame è riflettore, da considerare e di rispettare la misura stabilito dei cerchietti.

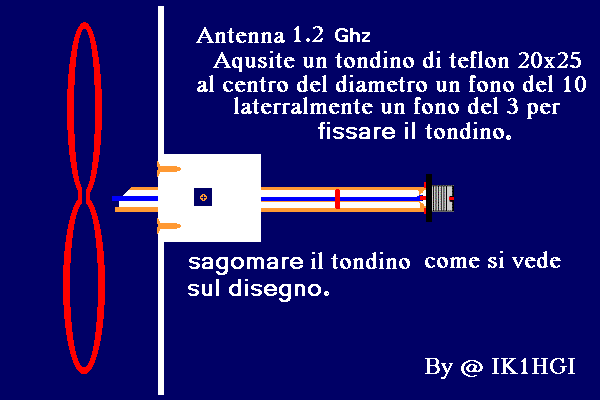

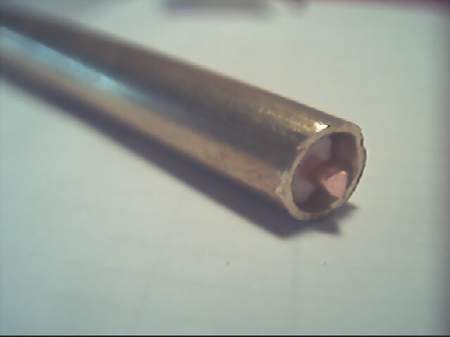

Tondino e filo "N"

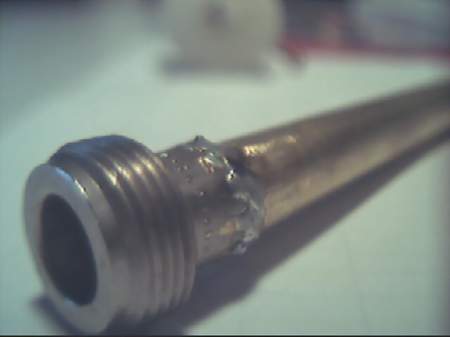

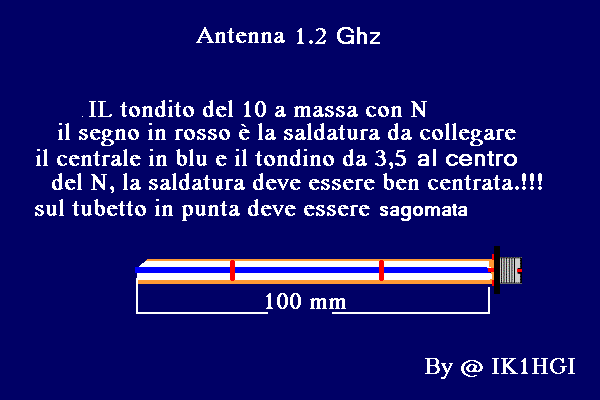

Il turbo di ottone ho rame come preferite, viene smorzata in punta, per eventualità di corto circuito, quando saldate i due cerchietti al centrale sia distaccato della massa, prendere un pezzetto di cavo coassiale RG213 (anche RG8) lungo 15 cm questa lunghezza non ha nessuna significato, prendete di fare il modo il centrale del filo, tagliate 0,5 mm, purché possiate saldare sul connettore N Femmina al centro, una volta saldato cercate di abbassare la guaina finche coprite il centrale del ( N ), inserite dentro un tubo di rame o ottone saldate il tondino con L'ENNE di massa del connettore l'enne (N).



Tondino e filo

Una volta preparato il materiale, la prima cosa  da saldare i cerchietti (foto) come ho spigato precedente dovrete limare il tondino sul un lato  sbavato di saldare un goccia di stagno, in modo di fare presa subito cerchietti di massa, stagnare il filo centrale della antenna solamente in punta, con un saldatore una temperatura molto elevata di 50"gradi" intal caso,  fate in modo che il tubetto sia ben caldo, per saldare sul tubetto, state attenti che lo stagno si deve sciogliere bene sul tondino, questo punto unire tutto il materiale che avete preparato, e saldare con cura la saldatura deve essere fatta lucida non bruciata.





Calcolo della distanza

Trasmissione Ricezione,

Una volta montato dovrete effettuare la semplice taratura, con un calibro misurate dal terminale dei 2 cerchietti, dal centro del riflettore vi corrisponde esattamente la misura è fra 2,5 cm a 3,0 cm se volete realizzare in trasmissione l'antenna dovete avere dei strumenti di swr adatto alla frequenza  verrà calibrata del massimo rendimento all'antenna.. se trovate del ROS sulla l'antenna in torno 1:2 o 1:4 va bene, eventualità  tagliare 0,1 mm fino che trovate la ROS adatto, ricordare di abbassare o alzare l'antenna tra il riflettore per il massimo rendimento.



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi
