F1GBY Mobile Components

"RF Components"

Research or sale for you possible : consult me
Liste des Transistors Emission à vendre
(me consulter pour le prix et ce qu'il reste !)

Other RF Transistors

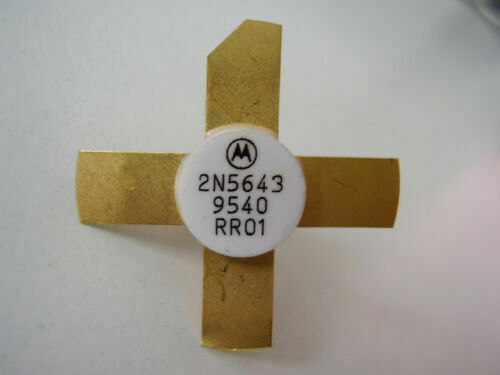

RF Power Transistor 2N5643 50W 28V MOTOROLA* NPN idem BAM80
VHF 100 to 160Mhz - Power 50W
Price 23 euros
* the best fabrication
Application sur demande (après achat 2à 3 pièces)
Application on request (after purchase 2 to 3 pieces)

100 to 160Mhz 100W mini 22V (wide band)
AM + FM

Transmetteur FM 40W Application : https://fr.fmuser.net/content/?1536.html
87,5-108 MHz
(Contact me for the 2N3375 old and components, capacitor, wire argent, emaile, ferrite, resistor Allen Bradley, etc)
2N5643 transistor émetteur FM personnel
Puissance 40 à 50W (si bien accordé)
Radio libre (en dehors des autres stations d'alentour)
Tension max 28V, conseillé 22 à 24V (plus resistant)
Entrée : environ 10W
Fréquence : 88 à 108 Mhz
Schéma amateur sur demande
Nota : prévoyez tout de même un filtre antenne (je dois avoir cela quelque part)
Emettez sur une antenne à polarisation horizontale (style antenne Halo, tout azimut, faite avec un simple tube de cuivre)
Condensateur, bobine, fil émaillé, ferrites, résistance Allen Bradley RF, sur demande après achat.

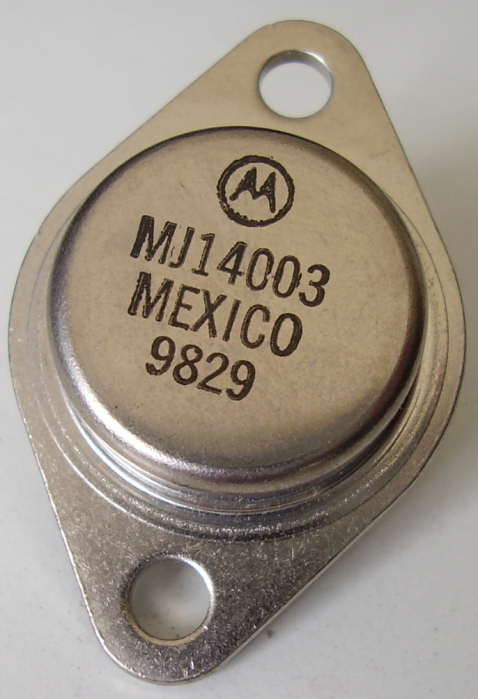

MJ14003 MOTOROLA PNP Hight current low Vce
60A 80V PNP Si POWER TRANSISTOR, TO-204AA VCE 0.1V to 20A
Price : 7 euros

CA3080A (round)
CA3080A HARRIS semiconductor -55°c + 125°c MIL (compressor audio avionics 300Hz to 3000Hz & Transconductance)
Price : 12 euros

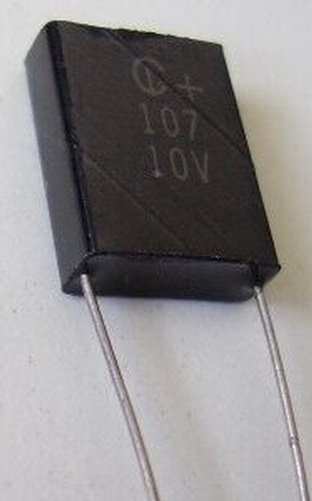

Tantal CTS4 Capacitor "SOFCOR"
Capacitor 100uF 10V Tantal miniature polarisé
Dimensions : hauteur 11mm x largeur 9mm x épaisseur 3.5mm
Température utilisation : -55°C + 125°C
Price : 12 euros

ATC 100A - ATC 100B Capacitor RF Power UHF (Diverse)

1nf Disc Capacior (rare)
En cours 2024 :
2N5643 Prix (price) : 19 euros (world shiping with tracking number)
2N5643

2N5643 Motorola la plus puissante dernière production équivalent BAM80
RF Power transistor 2N5643 ATTENTION : for RF Technician only Radio Amateur - Ham radio
- Transceiver Technician 80W to 144-148 Mhz to 28V REMPLACEMENT 100% BAM80 CTC MOTOROLA last and special serie Hight Quality AVIONICS MILITARY *!
"special manufacture" Stud mount : case 145-09 (8-32UNC-2A) 50-200Mhz Gain 7db mini. to 160Mhz Vcc max. 28V 50W 100Mhz to 160Mhz to 22Volts (more in narrow band)

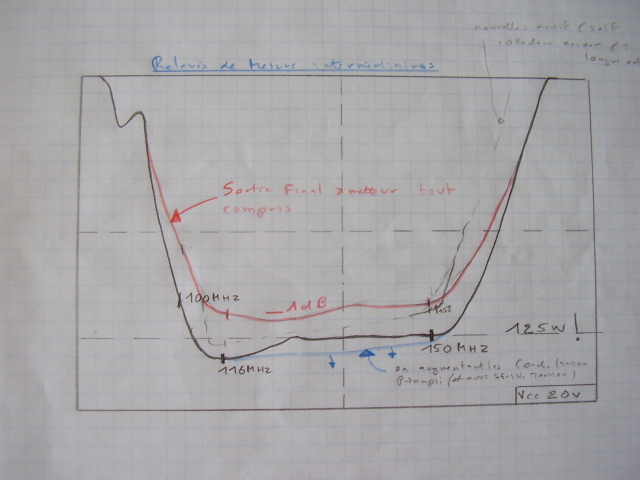

Wide Band GARANTIE 100W PEP 116Mhz to 152 Mhz to 20Volt only with 2 Transistors // or Push-Pull (25Watts AM) Wide Band 116 to 152Mhz application on request

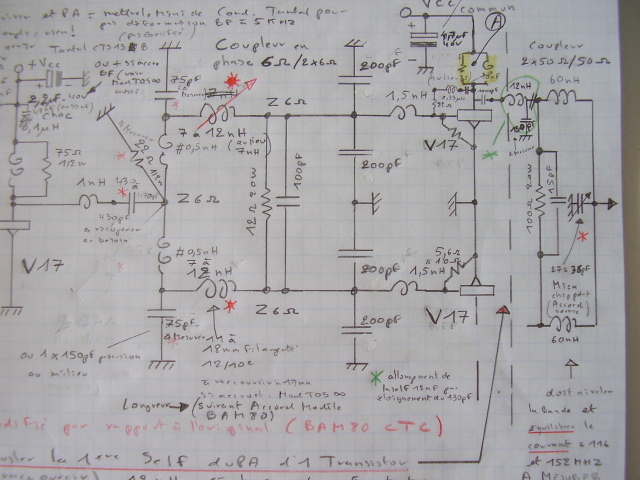

Application :
2N5643 Application

2N5643 PDF :

RF POWER TRANSISTORS & RF Components
Obsolets components (years 1970 to 1991)
Transistors et Composants "obsolètes" Radio
Ci-joint liste des transistors et composants utilisés dans les Emetteurs embarqués
que je peux rechercher pour vous
Search on request
PS. les recherches ne sont pas sûres d'aboutir !
Prices and quantity on request

Summarize/Liste transistors & composants:

Obsolet Transistor :1522-93FTCC, 2N3553, 2N3866, 2N4127, TRW_2N4429, 2N5109, 2N5642, 2N5643, 2N5944,2N5945, 2N5946,2N6105, 2N6439, ACR_0912-7, ACR_0912-25, Acrian_DME375, Acrian_TPR175, BLX94C, CTC_912P400A, CTC_912P600A, CTC_0912-125A, CD1536-2, CED_YP945, BLU33S, BY1-1, J0_1006, PT2125, PT3588, PT3589, PT8810, PT8810, RT1001, RTC1001, RT1003, RTC1003, RT1005, RTC1005, RT6105, RT9704, PEE1003UPT9704, PT9704A, PT9704B, CTC_CD2137, CD4238_12461, CD6105, C1-12, C12-12, B3-12, B12-12, BLF521, BLF543, BLY35, CM10-12, CM25-12, CM40-12, B12-28, BAM-20, BAM-40, BAM-80, BAM-120, BLU33S, BLY94, BLX94C, BLX95, BLW79, BLW81, BLW90, GPS28, MRF321, MRF838, MRF5174, MT55, S10-12, S30-12, S70-12, RCA_40974, PT2121D, PT2121E, PT2125, PT2125A, PT2125B,PT2125C, PT2125D, PT2125E, PT4163C, RT6105, PT9700, PT9701B, RT9704, RT9704B, PT9704, PT9704A, PT9704B, PT8810, HP2800, HP2804, SD1087, SD1088, SD1089, SD1135, SD1136, TP231, TP2405F,TP3024,TP8706,TPM425,TPV597, UH28100V, ZP946, MC1554G, CA3080A,T ACAN, atc, ATC, ATC100A, ATC100B, lcc, LCC, PLC933DPMA, PLC933, jfd, eurofarad, johanson, tekelec, mts4, precis, coupleur, MFC, microw. filter co, coupleur hybride, decodeur arinc, filtre a quartz, quartz filter, 21.6 MHz_ CEPE 5052 14/15/16/17/18 , CEPE 5022 16-,ST 058.

View: J0 2015/2N5643/PT9704B/2N6105 (RCA Original Metal Ceramic)

C1-12 / C12-12 / PT 8810 / RT 1003 / RT1005 / RT 6105 / RT 9704-A-B / SD 1136
PT 9704 / PT9704A / PT9704B
2N 5642 / 2N 5643 / 2N 6439
B3-12 / B12-28
BAM 20 / BAM 40 / BAM 80 / BAM 120
BLW 90 / BLX 94C / BLU 33S
2N 6105 (original RCA métal/ceramique) - 41009A / 40941 / 40974 "RCA" : we consult
PT 8810(TRW)

* PT 2125 '' TRW '' (serie A, B, C, D, E) : replacement "Kit" possible (with specific components)

* PT9704B
* 2N6105 RCA Original (ceramic/metal)
JO 1005
PT 2125 A/B/C/
2N 5944 / 2N 5945 / 2N5946 / BM 7012 / MRF 245
S 10-12 / S 30-12 / S 70-12
CD 4238 / 0912P400A / 0912-125A
CM 1012 / CM 4012
"ER4" Special Tx Kit Disponible 100W PEP (25W AM) - ER0/ER1 : we consult ( kit "up the date" with : new components, power coils, chocs , capacitors, resistors, new voltage protectors transit/sparks of RF transistors, and new "line up RF power transistors") RF "Pin Diode" ( Hot Carrier, for Reflectometer ) 5082 HP 2804 SerieRF TRANSISTORS RECEIVER 3N 140/141 / 3N 200 / 3N 204 / 3N 205 and other U and V FERRITE and "BALLUN"
INTEGRATED CIRCUITS (-55°+125°) µA 723 / LM 723J / SG 723J / MC 1723L - µA 747 / LM 747J / SG 747J / 747DM / CA 747E
CA 3080A (Audio Mil. Compressor)
MC 1554G (Audio Power Amplfier) / MC1558G

Integrated Circuits

HC 32/H9019

CD4029AF RCA

CD40103BF RCA

CD40106BE RCA

CD74HC4060E RCA

MD4332BE

MD-8031/B

Ceramic DIP LM723 (or LM747)
(hermetic for space -55°c to +125°c)

Porcelain CHIP CAPACITORS ATC 100A / ATC 100B / PLC 933/930 / DPMA (U original "LCC") "JFD"(some models)
DISC CAPACITORS"GNX LCC" and Other Æ 5.5mm/7mm /8.5mm 100 to 1000pfFEED THROUGH CAPACITOR and FILTER"ERIE" 1201-054 (2x1.5nf) - 100pf - and specific ER4 671B ("red point")
Condensateurs de traversée sortie rouge originaux des platines RF de puissance des ER0/1 et ER4 - RF INDUCTORS"DELEVAN" specifics models & OthersPOWER TRANSISTORS-BIPOLAR METAL2N 4399 / 2N 5684 / 2N 3772 / 2N 3773 / "2N 3054" MJ 14001 POWER TRANSISTORS-BIPOLAR PLASTIC 2N 4923 / 2N 6489 / TIP 35 / TIP 121 / TIP 141 SMAL SIGNAL and LOW FREQ. TRANSISTORS

Type 2N	Type 2N (suite)	Type 3N	Transistors Petits Signaux	Transistors Petits Signaux (suite)
2N 7118	2N 3283	3N 140/141/200	USD 245	IVC-ASY 80
2N 800	2N 3393	3N 204	40673 (R.C.A.)	RT N 201
2N 956	2N 3495	3N 205	185 ECG 160/312	BCX H76
2N 336	2N 3499		MBF 233_3	BCX 59
2N 1711	2N 3799		TH 208 (CBE)	BC 146/03 (RTC)
2N 1893	2N 3933		BSY 508	BC 200/03(RTC)
2N 2222	2N 4391		BUX 49	MMT 2222
2N 2328	2N 5322		BC 182 _ BC 212	BFQ 17
2N 2904	2N 5679/5680		BC 238	2E MPSA 93
2N 2905	2N 6661		BC 183/237/253 307/337	BC161 (#2N 1131) Ailtech
2N 2906	2N 6798		BC 547 B
2N 2907			BFW (divers) 32_17_51_89 167_173_328
2N 2997			VCR 3P VN 90AB (Siliconix)

Casier Divers	Casier Divers (suite)	Casier Divers (suite)	Casier Divers (suite)
D2	36 T (Thomson)	2N 2646	MPS 918
C2	2N 1 _ 69A	2N 4270	508 BSY
142	OC 77 KiKx	2N 4392	BCW 72
143	OA 9 2ND	BC 107	BCW 70
3711 (Thomson)	AC 107	ECG 160	BC 807
FA36 (SSPI)	AC 127 2W9	2M 877	BSR 15
F210	6543	BF 321 B	BSR 14
OC 44	OA90	BC 3078	BC 817
OA 5 _ 2 RG	IN 5142/6852	F417_109	BD 203
2N 169 A (GE)	4026 A (SeS)	BF 233	BC 557 B
35 T (Thomson)	151 A	BC 238

RF SPECIFIC RESISTORS/ résistances non selfiques UHF"ALLEN BRADLEY" BB / CB / EB / GB / HB and RC05/07/20/32/42"EMC" TRP-12-50 12W /50W /100W (5W) "EMC" 5304-12W /50W /100W (20W) THERMIC PROTECTORS/Protecteurs thermiquesTOKIN 90° (eas specific) and 75° , Other : we consultQUARTZ FILTERS/Filtres à Quartz spécifiques EAS

"21.6" CEPE 5052 14/15/16/17/18 & CEPE 5022 16 & ST 058
Décodeur Arinc: nous consulter

"RF Applications repair
Personal realizations (sample)

PA 100W
PA AM 200Mhz to 400Mhz 22Volts
Supply : 22V to 32V - I : 8A max
Operational : -55°C to + 90°C (70 to 90 and 16Volts supply with derating power)
& (starting at -55°C is very difficult - Held at 90°C is very difficult)

detail 1 Push 50W

Reflectometer 100 to 400Mhz

Head 200 to 400Mhz
Varicap control accord

Techniques particulières pour construction, réglages, etc... sur des amplis RF (avec condensateur Porcelaine ou Céramique)

Pour les hypers, des Condensateurs chip ATC 100A sont utilisés ( 1,4mm x 1,4mm).
Pour VHF /UHF des ATC 100B ( 3,0mm x 3,4mm)

Ici : ATC 100A et 100B, TA(Tekelec Airtronic), MD (Micro Electronic JFD, LCC (France),
Ceramic CMS taille 1206 et 805, Ceramic enrobé carré et tubulaire.

PS : j'ai d'autres marques équivalentes, genre JFD, ou LCC
On les monte horizontalement et on les soude avec de la soudure étain/argent à 2% (multicore 5 canaux)
Température de soudage : 285°c à 335°c max
Préchauffer le substrat pour éviter les chocs thermiques (chaufe-plat ou une résistance CMS de puissance vissée sur la platine).
Dans tous les cas, toutes les soudures annexes, y compris le circuit imprimé seront réalisés avec de la soudure à l'argent !
( mais beaucoup plus grosse en diamètre),
pourquoi : parce que, avec la hf traversant les lamelles d'argent des condensateurs, il y aura une migration des ions d'argent,
ce qui aura pour effet de vider les condensateurs, ils auront donc une valeur qui diminuera.
Les bobines ou straps courts de fils argentés verront leur "peau" se désagréger au cours du temps.

Nota : à la place des condensateurs ATC 100B (très cher, vue en porcelaine), on pourra les remplacer par des CMS céramique à 2 conditions ;
1° diviser la valeur d'un ATC par au moins 2, voir 3 pour bien faire.
Exemple : ATC 100B 10pf = 3 x 3,3pf en CMS céramique.
2° les souder verticalement pour que la HF passe dans toutes les lames internes en argent.

ATC et CMS exemple en VHF 100 150Mhz (80W PEP)

Lors de vos réglages, des petits condensateurs céramiques sur pattes (très courtes) placés manuellement en parallèle sur les condensateurs fixes
vous indiqueront s'il faut augmenter ou diminuer la valeur.

De même un petit strap en lamelle doré fixé sur un bout de bois fin pourra diminuer la valeur du strap.
( montage sur le test ampoule HF, de l'autre côté)

Encore, une grosse résistance avec une ferrite d'un côté et de l'autre un noyau laiton vous indiquera s'il faut augmenter ou diminuer cette petite inductance.

Enfin un montage sur un petit bâton avec 2 pattes relièes à un condensateur céramique à pattes (1000 à 2000 pf en série avec une ampoule miniaure (5V par exemple D. 3mm *)
vous indiqueront si la HF est là à l'entrée et à la sortie du transistor amplificateur( 5 à 20W).

Ampoule allumée sur l'entrée du transistor et éteinte en sortie = constat de décès !
* je peux vous les fournir.

Les réglages des condensateurs Gigatrim se font à l'aide d'outils spéciaux (isolés et non métaliques)
il y 2 modèles.

Le gros : Johanson 8764 - Le petit :Johanson 8766

Matériel de pose

ici, brécelle normale inox, courbée inox pour ATC 100A et CMS taille 805, pointue idem et isolante pour cas difficile
(super position ATC ou CMS sur un déjà soudé).
