Last update: 30. November 2006
Antenna Analyzer for short wave HAM's
by DL5MEA and DK7NT
published in the German periodical Funkamateur issue 10 / 2005
NEU ! Fehler auf der Digitalteil Platine . Anleitung zur Behebung !
NEU ! Bestückungsaufdruck für Digitalteil mit Bauteilewerten als pdf.
(siehe weiter unten)
NEU ! Derzeit gibt es Platinensätze für den Antennen Analyzer
beim Funkamateur (Artikel-Nr. 4946) !NEU ! Schaltplan und Layout für AA-Digital Version 1.1
Die Beschreibung des Antennenanalyzers (AA) kann dem Heft
10 /2005 des Funkamateur entnommen werden.
- Ergänzungen zum Artikel findet man auch auf der Homepage des Funkamateurs. Inbesondere kann man eine Bauanleitung, das Layout der Platinen in TIFF Format und sämtliche Schaltpläne und Layouts im EAGLE Format finden.
- Auf dieser Hompage werden nach und nach noch zusätzlich Informationen , ggf. SW-Updates, Schaltplanänderungen, FAQs und sonstige Hinweise zum AA publiziert.
- Wichtig: Zum Nachbau ist ein CPLD (Xilinx Coolrunner) nötig. Um eine gewisse Kontrolle über die Anzahl der Nachbauten zu bekommen, muss das programmierte und kopiergeschützte CPLD bei den Autoren bezogen werden. Es wird zum Selbstkostenpreis abgeben.
- Bei Beschaffungsproblemen von Bauteilen werden die Autoren im Rahmen ihrer Möglichkeiten gerne weiterhelfen.
- Das Programm zur Auswertung der AA Daten ist auf der SW LABVIEW aufgebaut. Die Version zum AA kann kostenlos verfügbar gemacht werde. Allerding ist die Größe beachtlich. Es umfast ca. 32 MByte. Da wir den potentiellen Anwendern den Download nicht zumuten wollen, kann die SW per Post verschickt werden, wenn eine adressierter und frankierter Rückumschlag mit einer leere CD an die Autoren geschickt wird. Übertragen per Internet ist auf Wunsch möglich. In beider Fällen bitte zuerst Kontakt mit uns aufnehmen.
Just some display samples
Schaltpläne, Layout, Tools und SW :Programm des Mikrocontrollers im Hex-File Format :
Aktuelle Version : V 1.3k
Programm zur Auswertung der Antennen Analyzer Daten :
Siehe obenNeuer Schaltplan und Layout für AA-Digital:
Version 1.1Zur leichteren Bestückung des Digitalteils hier die Bestückungsaufdrucke mit
Bauteilewerten:
Werte oben Werte untenDokumentation , Schaltpläne und Layout der LCD-Anzeige für den AA.
Bestückungsplan und Platinenphoto für Analog-Teil
Bestückungsplan oben und Bestückungsplan unten
Photo oben und Photo unten
Berichtigungen , Fehler und Hinweise
Errata.txtBilder des AA von DL5KUA
FAQ:
Analog Teil:
- Könnt Ihr beim Abgleich behilflich sein ?
Der Abgleich ist eigentlich problemlos durchzuführen, wenn es nicht klappt kann man evtl. per Ferndiagnose helfen.
- Ist die Bezeichung POS200A06 für den VCO die richtige ?
Ja, genauso wie es in der Bauteileliste aufgeführt. Siehe auch hier .
- Kann man den Mischer TUF2 auch benutzen ?
In der Stückliste (FA-Ergänzung) zur Analogplatine sind Ringmischer vom Typ TUF-2 aufgeführt. Das ist falsch!
Es ist nur TUF1 oder TUF3 geeignet. Siehe hier auf Seite 2.
- Ich kann nur BFR90 und BFR90A bekommen. Sind die für den AA geeignet ?
Vermutlich funktionieren beide Typen in der Schaltung, weil die Verstärker stark gegengekoppelt sind. Auf alle Fälle sollte der BFR90A bevorzugt werden, da der BFR90 eine geringere DC-Stromverstärkung und etwas abweichende S-Parameter hat.
Digital Teil:
- Was ist der Unterschied zwischen AA-Digital V1.0 und V1.1 ?
In der Originalversion V1.0 sind einige kleine Fehler enthalten, die nachträglich von Hand gefixt werden müssen. Die neue Version V1.1 behebt diese Fehler und macht keine nachträglichen Eingriffe nötig.
- Welchen MAX232 muss ich bestellen ?
Jeder MAX232 im breiten SO16 Gehäuse (0.3 Zoll) geht. Hier ein Beispiel:
MAX232ACWE 0°C to +70°C W16-1 SOIC 16 .300"
- Ich kann die beiden 44 poligen Fassungen nicht auflöten da sie Stifte auf der Unterseite haben.
Für die Fassungen dürfen keine "Durchsteckfassungen" benutzt werden. Es gibt Fassungen die das gleiche Shape wie die ICs selbst haben. Der Steg innen muss vor dem Löten vorsichtig ausgebrochen werden. Auf den Pfeil innen achten!
- Welchen 8051 kann ich noch ausser dem AT89C51RD2 verwenden ?
Prinzipiell kann jedes 80C52 Derivat im PLCC44 Gehäuse verwendet werden, das 32 KB internen Programmspeicher besitzt. Soll das ISP Tool benutzt werden, muss einer der folgenden Atmel Prozessoren eingesetzt werden, andernfalls muss der Prozessor mit einem externen Programmiergerät programmiert werden.AT89C51RD2, T89C51RD2, AT89C51RC2, T89C51RC2
- Wo kann ich die FRAMs beziehen ?

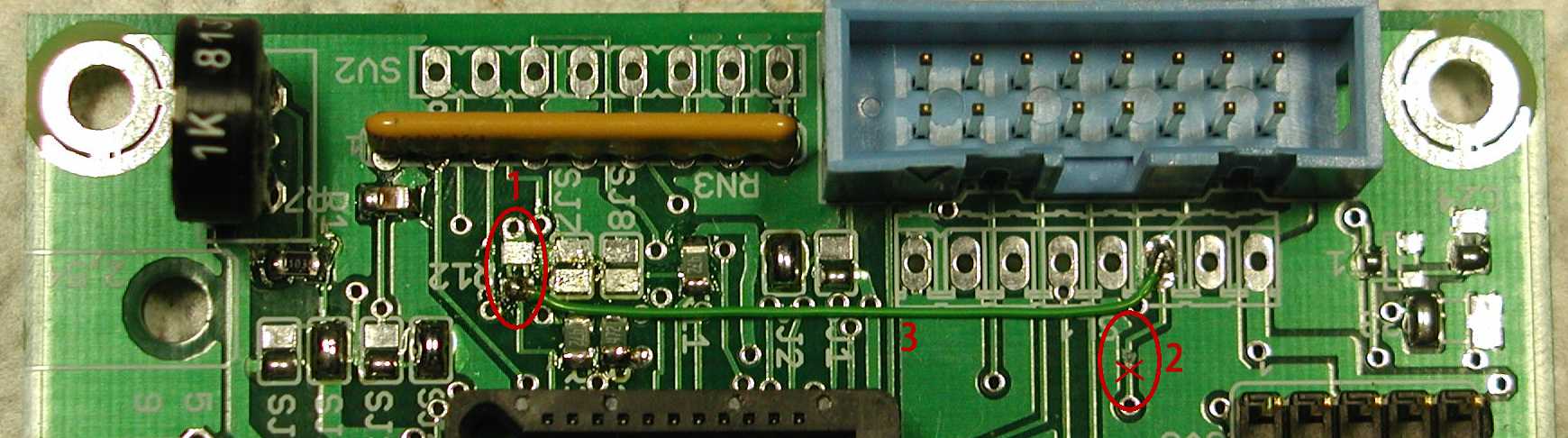

- Auf dem Digitalteil ist leider ein Fehler im Layout aufgetaucht.
Hier die Anleitung zur Behebung des Problems:
- Widerstand R12 auslöten
- Leitung von SL1 Pin6 wie auf dem Bild gezeigt unterbrechen
- Drahtbrücke gemäß Bild legen.
(zum Vergrößern auf Bild klicken)
(Platine ist hier nur teilweise bestückt)
Einige Hinweise zur Beschaffung von Bauteilen:
Platinen :
Widerstände :
Mischer:
Richtkoppler:
municom GmbH
Fuchsgrube 4
83278 Traunstein
Deutschland
Telefon: +49 (0) 861 / 1 66 77 - 99
Telefax: +49 (0) 861 / 1 66 77 - 88
Industrial Electronics GmbH
D-65760 Eschborn
Hauptstr. 71 - 79
Tel.06196 927900;
Nach einer Nachricht eines anderen OMs geht das auch gut über:
[email protected]
(Claire Duffus). Bezahlen kann man per Creditcard. Achtung: zu den
angebotenen Preisen kommen 17% VAT aber kein p&p.
Lieferzeit
meist 1 Woche ex stock
Siehe auch hier Errata.txt
Sollten größere Probleme mit der Beschaffung bestehen , werden wird versuchen weiterzuhelfen.
