Pixie 2可能是世界上最简单的电报收发信机,只是2个常用三极管与一个常见的LM386音频功放IC就完成了80米业余波段(3.5MHz-3.9MHz)或40米业余波段(7.0MHz-7.1MHz)200mW发信机与直放接收机的组合。利用这么简陋的机器,不少美国和日本的爱好者成功与几百公里外的业余无线电台进行了双向通信并进行了QSL卡片确认。山东威海的BD4OS于10月15日晚10点左右使用改进过的“皮鞋”以600mW左右的输出功率与几百公里外济南的BA4IN完成了CW/SSB混合模式双向通信。敬告:操作本设备需要业余无线电台执照,任何未经批准的发射均属违法。
No. since Sept. 21, 2001.
皮鞋机
其它
皮鞋机照片与电路图
照片,我装好了几个,可惜没数字相机我绘制的电路图

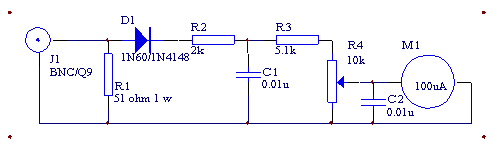

带1W假负载高频功率表
