Digitalni retro sat s Nixie cijevima
Početkom 2003. sam vidio jedan stari analitički instrument koji je na sebi imao displej s Nixie cijevima. Zaintrigirao me narančasto crveni sjaj, karakterističan za ovaj tip displeja.
Nedavno sam na Internetu naišao na sjajnu stranicu autora Mike Harrisona, na kojoj je opisao konstrukciju sata s Nixie cijevima. Pomoću nekoliko CMOS krugova serije 40XX i nešto pasivnih komponenti sam uspio složiti ovaj neobični sat.
Kako su se Nixie cijevi prestale proizvoditi prije tridesetak godina, postale su kolekcionarski hit i rijetki primjerci se prodaju po zanimljivim iznosima.
Kolega Nikola 9A2FW je u svojoj ladici sačuvao 4 Nixie cijevi i poklonio mi ih (veliko hvala Nikoli!).
Zadnja strana
Nixie cijevi ITT 5853S. Vidljiv je i datum proizvodnje (4. tjedan 1972.).
Prednja i
bočna strana Nixie cijevi. Vrlo nježna konstrukcija anode (mrežica) i
10 katoda u obliku brojeva, složenih jedne iza drugih.
Još
jedan bočni pogled na elektrode u unutrašnjosti.
Sve četiri
cijevi... na desnoj su vidljive i elektrode za decimalne točke (ne koriste
se u ovom projektu).
Slična fotografija,
s jasno vidljivim "brojevima".
Potpuno vidljive
katode (brojevi) i anoda (mrežica).
Tinjalica
(lijevo) koja se koristi kao indikacija za sekunde. Za ovaj projekt sam
ju izvadio iz kućišta. Broj (segment) unutar Nixie cijevi je visok 12.5mm.
Sat je proradio
"iz prve". Ovo je prva verzija s vertikalno postavljenom tinjalicom
za sekunde. Nije mi se svidio izgled, pa sam dodao još jednu tinjalicu
i obije ih stavio horizontalno.

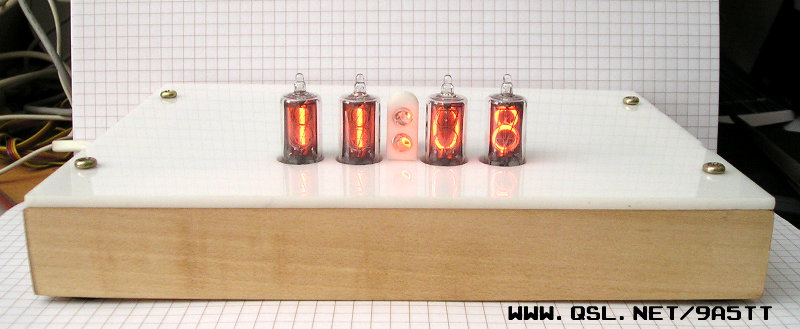

Ovako je estetski
dojam daleko ljepši. Nosač tinjalica je kao i gornja ploha sata izrađen
od 3mm debelog bijelog plexiglasa. Okvir je drveni (lipa).
Pogled na
cijeli sat. Dimenzije kućišta je diktirala veličina euro-pločice (100*160mm).
Kućište je moglo biti i manje, ali... to je tema za sljedeću verziju ovog
sata :-)
Ne, ovo nije
krivo pokazivanje sata (nekad baš nije jednostavno uslikati da svijetle
i tinjalice za sekunde).
Bočni pogled.
I jedan "noćni"
pogled. Ove Nixie cijevi svijetle lagano purpurnim sjajem oko anode, zbog
žive dodane unutar balona. Prekrasno.
Srce sata.
Pločica je mogla biti duplo manja, da nisam koristio univerzalnu. Dolje
desno su dva tipkala kojima se podešava vrijeme (brzo i sporo). Prije
sata, tipkala su služila u jednom rashodovanom mišu.
Update: nakon par mjeseci tipkala su otkazala. Nije više bilo moguće setiranje vremena jer su kontakti "odskakivali" pri otpuštanju
tipkala. Zamijenio sam ih Reed-relejima i komadićem magneta aktiviram kontakt. Sada radi besprijekorno.
Slike (C) 2004 Tomislav Kordaso, 9A5TT
