Certas considerações sobre
antenas.
Algumas pessoas pensam que antena é simplesmente um pedaço de metal ou qualquer vara de alumínio colocado sobre o telhado, outros usam lâmpadas fluorescentes, antena de carro na janela ou colocam uma antena móvel no centro de uma bacia de alumínio, dizendo ser uma antena parabólica !?!?.
Na realidade, antena é um elemento muito mais importante que qualquer invenção
maluca e deve ser considerada com respeito pois é a "alma" de uma
estação de rádio.
Existe uma certa arte nas antenas que envolve frequências, direções, polarizações e principalmente ondas estacionárias
(R.O.E). Aquele que trabalha construindo antenas, precisa ter além das ferramentas
adequadas para sua construção, o conhecimento total do seu funcionamento sem esquecer da sua resistência aos ventos fortes que ela venha a sofrer.
Para classificar entendendo melhor sobre as antenas, descrevo agora os elementos básicos
do seu funcionamento:
Frequência :
Determina o tamanho da bobina
ou dos seus elementos, que dependerá da frequência que ela
trabalhará (diz-se estar em corte). Cada antena construída, precisa estar na
frequência desejada para um melhor rendimento e sem riscos de danos posteriores
no transmissor.
Impedância : Para cada tipo de antena, existe um tipo de impedância. Antenas de televisão, são fabricados
com impedâncias de 75 e 300 ohms. Para os Radio Amadores, as antenas são fabricadas
geralmente com impedância
de 50 ohms, alguns tipos de antenas, necessita de linha de transmissão (o cabo
) em 75
ohms.
Direção : Determina uma direção
da transmissão e recepção desejada ou específica eliminando as áreas
indesejáveis. Antenas construídas com direção determinada, são chamadas
de antenas direcionais e podem ser horizontal ou vertical dependendo da sua
frequência de corte e preferências de uso. Antenas diretivas, são muito usadas
geralmente para
armar repetidoras quando se está a grandes distâncias, fazer contatos
familiares e DX ( contatos interestaduais ou
para outros países ).
Polarização : As estações de rádio em comunicação devem possuir as suas antenas
fixadas na mesma
polarização pois é muito difícil haver um bom contato entre estações que usam
antenas com polarizações diferentes. Dependendo do tipo de uso do transceptor
e da frequência usada, a antena pode estar na posição vertical ou
horizontal.
Em frequências baixas, pode-se aproveitar as propagações da ionosfera para
contatos interestaduais ou até internacionais e nesse caso as antenas deverão
estar no sentido horizontal pois as ondas de rádio que conseguem trafegar e
refletir na ionosfera, estarão apenas nessa
polarização. Em outros casos quando a frequência usada é muito alta (acima
de 70 mhz), faz se necessário o uso de antenas na posição
vertical para contatos locais entre várias estações ou para
"armar" uma repetidora distante pois a propagação na ionosfera é
muito fraca ou não existe e a ausência dos ruídos das baixas frequências
estimula a construção de estações repetidoras em morros altos. Antenas parabólicas, também usam no seu alimentador, polarizações verticais
e horizontais. As antenas cúbica de quadro (conhecidas como quadra cúbica)
são consideradas como as melhores da atualidade, principalmente porque elas
possuem altos ganhos e capacidade de dupla polarização ao mesmo tempo.
R.O.E : Relação de ondas estacionárias, é a quantidade de rf que retorna
da antena e fica estacionado no transmissor. Isso acontece quando a antena está mal sintonizada,
está muito baixa, próximo de obstáculos, fora da impedância ou apresenta algum erro de montagem. Quanto maior o desajuste ou seu erro, maior será o retorno
e as possibilidades de queima do transistor principal do transmissor. Um medidor
de R.O.E deve ser usado para que se possa detectar esse erro
possibilitando o ajuste correto da antena na frequência ou seu conserto obtendo assim
um R.O.E 1:1,1 (diz-se 1 por1). É muito importante saber que um medidor de R.O.E
é um pequeno aparelho que somente mede as relações de retorno da antena
e não um aparelho que conserta isso. Se for constatado uma antena com muito
retorno, significa que alguém terá que ir até ela e corrigir os erros.
Se você quer saber mais sobre medidor de R.O.E, clique Clique aqui
Tabela de R O E e potencia irradiada usando 5 watts como exemplo : |
|||
R
O E
|
CÁLCULO
|
SAÍDA
(W)
|
RETORNO
(W)
|
1:1,1 |
5
/ 1 |
5
watts
|
0
watts
|
1:1,2 |
5
/ 1,2
|
4,16
watts
|
0,840
watts
|
1:1,5 |
5
/ 1,5
|
3,33
watts
|
1,66
watts
|
1:1,8 |
5
/ 1,8
|
2,77
watts
|
2,23
watts
|
1:2,1 |
5 / 2.1 |
2,38
watts
|
2,62
watts
|
1:2,5
|
5
/ 2,5
|
2
watts
|
3
watts
|
1:3,1 |
5
/ 3
|
1,6
watts
|
3,4
watts
|
1:5,1 |
5
/
5
|
1
watts
|
4
watts
|
Esses elementos juntos, comprovam que a antena é o componente mais importante de uma estação de RadioAmador, merecendo muita atenção na sua construção e instalação que deve ser feita por pessoas competentes e sempre com ajuda (nunca se instala uma antena de radioamador sozinho). Para sua maior eficiência, a antena deve estar situado em uma torre segura, longe de fios elétricos e o mais alto possível (quanto mais alto melhor). Isso resulta em eficiências capazes de melhorar a estação de rádio em muitos watts de ganho (equivalente ao uso de equipamento complementar de transmissão conhecido como botina) e para impedir interferências indesejáveis em aparelhos de som e televisores (TVI).
Pode parecer difícil mas não há muita complicação se um iniciante desejar construir sua própria antena. A mais fundamental de todas as antenas, é um dipolo de meia onda e para tal, basta apenas saber a velocidade da luz que está um pouco abaixo de 300.000 km por segundo (300.000.000 metros por segundo), a polarização preferencial e a frequência central de transmissão do seu transceptor. (A velocidade mais próxima da luz calculada até hoje é de: 299.792,458 km/s. Entretanto, adotamos o valor de aproximadamente 300.000 km)
Exemplo de quem tem um rádio PX (27 mhz ou 27000000 hz) :
l=300000000 e f=27000000
Para saber o tamanho da onda :
l
|
|
300000000 |
|
|
f |
|
27000000 |
= |
11.11
metros |
Para cálculos de 1/4 da onda :
l
|
|
11.11 |
|
|
4 |
|
4 |
= |
2.78
metros |
Para cálculos de 5/8 da onda :
5l |
|
5x11.11 |
|
|
8 |
|
8 |
= |
6.94
metros |
Devemos primeiramente saber o tamanho da onda bastando dividir 300000 por 27000 que dá o resultado de 11.11 .
Agora que sabemos que a nossa onda tem 11 metros (11.1111111), temos que usar
apenas a sua metade e como um dipolo usa 2 elementos distintos em seu conjunto,
cada um deles usará 1/4 da onda partindo do seu centro. Devemos então dividir a
nossa onda em 4 partes para ajustar a vareta da antena ao tamanho exato de 1/4
da onda, então temos que dividir 11.11 por 4 que dá 2.78 ( 2 metros e 78
centímetros ) sendo então esse o tamanho de cada vareta da nossa antena de meia
onda.
Propagação :
Para a alegria dos aficionados em rádio, existe na natureza, um elemento
que envolve nosso planeta responsável pela reflexão de certas frequências de
rádio funcionando como um satélite natural permitindo que as emissões de
rádio, alcançam distancias intercontinentais. A ionosfera é a terceira
camada acima do solo terrestre entre 80 a 400 km formada de diversos elementos
ionizados enriquecidos pelas atividades solares com variações a cada
hora do dia que determina o que chamamos de propagação. Graças a ela, é
possível fazer contato com o Brasil e algumas partes do mundo. A ionosfera,
pode refletir com eficiência, frequências que vão de alguns khz até 70 mhz,
mas dependendo de certas condições raras ocorre reflexões eficientes de até
100 mhz.
Mosca branca (gíria) :
O magnetismo que envolve o planeta juntamente com sua geografia, só permite um contato terrestre (rádio a
rádio em linha reta) até uns 100 km com o uso de uma boa antena e o sinal de rádio
que chega até a ionosfera, tem sua primeira reflexão a uma distância de uns 450 km.
O espaço existente de 100 a 450 km fica fora da área de captação de rádio
resultando em uma zona de silêncio conhecido como mosca branca. Isso
explica porque fica difícil falar nas frequencias de 27mhz (px) do Rio de Janeiro para São Paulo, Minas
Gerais e Espírito Santo, mas é fácil falar do Rio de Janeiro para Brasília,
Paraíba e até outros países que são muito mais distantes. As vezes ocorrem
variações especiais na propagação capaz de burlar essa lei permitindo
rápidos contatos com estações localizados nessas áreas.
Modulação :
Muita confusão é feita por causa do que se diz hoje em dia com relação a tipos de modulação e
frequências. Quando se diz FM, logo se pensa em um rádio que toca músicas em
estéreo e o mesmo com o AM que logo se faz pensar em radinho de pilha para ouvir futebol, notícias etc... .
FM e AM na realidade são 2 tipos de modulação de portadora bem diferentes um do outro e pouco tem a ver com as frequências que elas modulam, mas há certas preferências com relação a modulação x frequências que acabou por causar essa confusão como usar AM (amplitude modulada) geralmente em frquências baixas e FM
(frequência modulada) em freqûencias altas. Mas isso não quer dizer não é possível usar modulação em AM em transmissores de frequências altas e vice-versa. Os exemplos estão nos rádios de aviação que operam entre 110 a 136 mhz
modulando em AM e a faixa do Cidadão (PX) possuindo rádios que operam em 27
mhz e modulam também em FM.
Aquele rádio que toca músicas em estéreo, é na realidade um rádio de VHF porque as emissoras
que ele sintoniza, transmitem entre 88 a 108 mhz (faixa do vhf ) e o radinho de pilha que ouve futebol e notícias, é um rádio
LF
porque as emissoras que ele recebe, estão nas frequências de 640 khz a 1.6 mhz
(faixa do LF).
A tabela abaixo mostra as preferências de modulação em relação as frequencias de operação mas isso não quer dizer que deve ser exatamente assim. É possível que alguns transceptores que operam acima de 300 mhz, possa estar modulando em AM e transceptores operando abaixo de 3 mhz, modulando em FM.
MODO |
TIPO |
LARGURA |
MODULAÇÃO |
VLF |
Frequencias muito baixas |
De
3 khz a 30 khz |
AM |
LF |
Frequencias baixas |
De
30 khz a 300 khz |
AM |
MF |
Frequencias médias |
De
300 khz a 3 mhz |
AM |
HF |
Frequencias altas |
De
3 mhz a 30 mhz |
AM
/ FM |
VHF |
Frequencias muito altas |
De
30 mhz a 300 mhz |
AM
/ FM |
UHF |
Frequencias ultra altas |
De
300 mhz a 3 ghz |
FM |
SHF |
Frequencias extremamente altas |
De 3 ghz a 30 ghz |
FM |
Casador de impedância :
Quando a impedância da antena não casa com a impedância
do cabo,
evidentemente a antena não responderá corretamente ao sistema oferecendo
muitas perdas a cada metro do cabo e uma estacionária (R.O.E) muito acima do aceitável colocando o
transceptor em risco de algum problema futuro. A solução correta para esses
casos é a manutenção da antena e calcular o tamanho do cabo para que este
tenha a menor perda possível a cada metro. Só que existe alguns casos que
impede qualquer tipo de manutenção como o tempo muito ruim, altura
arriscada, possuir um rádio de muitas frequâncias sendo inviável o uso de uma
única antena ou usar amplificadores lineares (botinas) sem ajuste na entrada.
Nesses casos, uma alternativa é usar um pequeno aparelho de montagem simples e
que não necessita de energia de uma fonte de voltagens para funcionar
corrigindo os problemas de casamento errado entre o cabo e a antena conhecido
como casador de impedâncias que é capaz de ajustar no caminho do cabo
as diferenças de impedâncias com a antena protegendo o rádio de uma possível
queima de transmissão. Com ele é possível ter um rádio de muitas
frequências e praticamente um sistema irradiante ajustada para todos os canais
do rádio sem se preocupar com R.O.E alto, ajustar a impedância de entrada dos
lineares, usar antenas provisórias e muitos outros usos. Mas ele não é a solução perfeita
de uma estação de radioamador pois se uma antena apresenta R.O.E alta, ela
não esta cortada na frequência certa ou tem algum erro sério, isso significa que
a antena está apresentando
muitas perdas de ganho efetivo e mesmo usando um casador de impedâncias
e ajustando a R.O.E, essas perdas não serão corrigidas mesmo com os medidores
indicando baixa estacionária, na realidade a antena continua errada e o
problema deve ser corrigida nela.

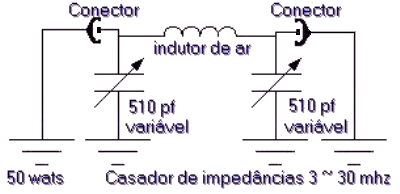

O simples circuito acima é de um casador de impedâncias que pode ser usado nas frequências da faixa HF entre 3 mhz a 30 mhz e seu uso é bem simples precisando apenas do auxílio de um medidor de R.O.E para fazer o ajuste ou que o rádio seja um tipo que já tenham o medidor embutido. Os 2 capacitores variáveis do esquema, são de 510 pf podendo ser os mesmos usados nos rádios antigos chamados de "rabo quente" e podem ser encontrados em lojas de eletrônica. Ficam em paralelo com um indutor de ar entre eles de construção caseira que deve ter entre 5 a 8 voltas de fio de cobre grosso enrolado em uma fôrma de 2 cm de diâmetro com espaçamento de 5mm em cada volta. (apos a construção da bobina, retire o molde para que ela fique enrolada sem núcleo). Não existe entrada e saída definido sendo possível trocar os conectores mas o "rabicho" usado para a ligação não deve ser maior que 40 cm. Todo o conjunto deve ser montado em uma caixa de alumínio com os conectores na traseira e os eixos dos variáveis na frente ou em cima. Se o rádio não possuir um medidor de ROE interno, deve-se usar um medidor externo entre o casador e o rádio como referência na hora de ajustar.
Ondas curtas :
Na realidade, as antigas ondas curtas captadas pelos rádios de várias faixas
de ondas e RadioAmadores LF, são hoje em dia ondas bem compridas. São
frequências entre 1800 khz a 21 mhz cobrindo ondas de 180 metros a 15
metros (essa largura é aproximada e depende da banda de captação de cada
modelo e marca de rádio) Se comparados ao tamanho da onda dos rádios 0,chamados
MW que sintonizam entre 560 khz a 1600 khz cobrindo as ondas de 470 a 180
metros, são realmente bem curtas. Mas hoje sabemos que o tamanho das ondas nas frequências de RadioAmador na faixa do VHF em 144 mhz, atinge a casa dos 2
metros, a faixa de UHF em 440 mhz chega a centímetros. As frequências dos
satélites estão em torno de 12000 mhz ( 12 ghz ) e as Microondas
então ? Só vendo no microscópio.
O cabo :
Muito se pergunta sobre o cabo da estação a ser usado
como o seu tamanho e melhor tipo. Inicialmente o cabo deve ser o de melhor
qualidade e seu tamanho deve ser o menor
possível mas existem cálculos que respeitam a cada tipo de cabo para que usando
um tamanho correto, ocorra a menor perda possível por metro usado. Quando
a quantidade do cabo consegue interferir em uma indicação de R.O.E, significa que a antena
também está fora da
sintonia ou de impedância e o cabo influi nesse erro podendo até ser corrigido
ajustando seu tamanho (cortando o cabo para ajustar R.O.E) mas somente a antena é responsável pelas frequências e o cabo é apenas a
linha de transmissão que geralmente é o mesmo para vários tipos de antenas
nas mais variadas frequências. Isso significa que quando o seletor de canais é
movimentado, somente a antena percebe a troca da frequência e o cabo não. O resultado disso é a
antena sintonizada com R.O.E baixo em uma escala muito curta de frequências (menos
canais).
Para obter o melhor rendimento em uma estação e consequentemente um R.O.E
baixo em um número maior de canais, vai abaixo os cálculos a ser usado para
cada tipo específico de cabo:
CABOS DE 50 OHMS PIRELLI RG58 ou RG213 :
Cálculo com um número ímpar do cabo usando o indexador 1,825
CABOS DE 50 OHMS CELULAR :
Cálculo com um número ímpar do cabo usando o indexador 2,25
Ao final do corte correto do cabo, deve-se agora ajustar a antena usando um bom medidor de R.O.E. até a obtenção do menor R.O.E possível. Uma observação importante para certas "todas as pessoas" que pensam diferente disso: Nunca cortar o cabo especificando um certo tamanho para ajustar R.O.E.
Antenas móveis :
Depois de comprar uma antena móvel, na realidade foi comprada apenas uma parte
da tão esperada estação móvel. A outra parte é o próprio carro. Quero dizer que
essas antenas precisam da lataria do carro para funcionar. Ao efetuar a
colocação de uma antena móvel, esta inevitavelmente deverá estar em contato
diretamente com a lataria do carro junto ao elemento negativo que veio com a
antena (parafusos de fixação) e nunca usar fios ou cabos para esse tipo
de contato. Alguns carros possuem estrutura em fibras de vidro que
impossibilitam o uso dessas antenas. Outros carros possuem lataria em demasia
(carros grandes) obrigando a uma pequena redução da vareta. As antenas
"maria-mole", geralmente é presa no "pára-choque" a qual metade dela faz
paralelo com a traseira do carro destruindo sua forma de funcionamento.
É totalmente errado prender antenas móveis em grades de janelas, torneiras de
água, geladeiras etc... O uso dessas antenas em estações base, é possível mas
deverá ser feito um "plano de terra" para elas (construir uma base de metal com
3 ou 4 elementos de 2m,70 cm cada).
Antena fantasma ou Carga fantasma
simples:
Essa montagem estranha descrita no esquema abaixo, funciona como uma antena
comum com ROE 1:1 em qualquer frequência possibilitando
qualquer tipo de teste a transmissores ou botinas sem causar interferências em qualquer aparelho mesmo muito próximo.
Consiste em uma lata razoavelmente grande (lata de leite em pó) com um único conector fêmea para
antenas de transmissão instalada em um dos lados e contendo em seu interior
alguns resistores de carvão de 2 watts cada ligados em paralelo e muita areia
para dissipar o calor. O conjunto depois de montado, passa a ter a capacidade de
suportar RF até 500 watts.
É muito importante lembrar que os resistores de fio não podem ser usados nessa
montagem, daí o uso de resistores de apenas 2 watts que são de carvão ou de
outro material.
Essa carga fantasma já pronta, também pode ser facilmente encontrados nas lojas
de antenas para o Rádio-Amador mas sua montagem é tão simples que fica melhor
ter o prazer de montar um quase sem gastar nada.
TVI (TV interferência) :
Um dos assuntos mais complicados e de grandes aborrecimentos que envolve o RadioAmador é sem dúvida nenhuma o que chamamos de TVI ( interferências em algum aparelho eletrônico provocado pelo transmissor ).
Embora um receptor de TV possua muita sensibilidade capaz de captar sinais de
transmissores próximos, os aparelhos de TV da atualidade, vem de fábrica com
filtros capazes de impedir a entrada de outras frequências que não sejam as
que o aparelho está projetado para captar e portanto quando a interferência
acontece, significa que a coisa está séria e aquele "filtrinho"
colocado na antena do receptor certamente não vai resolver o problema pois a RF
que está "vazando" do transmissor até a casa da "vítima",
possui intensidade suficiente para que isso seja levado bem a sério. A antena
do Radio Amador com R.O.E 1:1, elimina apenas um dos muitos motivos que causam
as interferências e portanto essa antena não está livre de poder ser a grande
culpada de tudo.
Um dos fatores que mais provoca o TVI é a geografia do local onde uma ou ambas das partes está
localizado possuindo muito
próximo um morro alto, uma casa com telhado de zinco, muitos fios elétricos de
alta tensão um prédio etc.. que contribuem com uma fortíssima reflexão
interferindo até mesmo em telefones, rádios, decodificadores de satélites
etc... ou até mesmo em geladeiras, liquidificadores, chuveiros elétrico e
outros aparelhos :-))).
A solução exata para resolver esse problema, pode não estar na
manutenção das antenas da TV, na antena do transceptor colocando-o com
estacionária baixa ou resolvendo os problemas de casos isolados como o som, telefones, rádios
etc... e sim na eliminação total da "carga" de RF que a estação do RadioAmador está injetando na casa do interferido
e para eliminar essa carga, devemos :
Trocar o tipo de antena: Isso
não quer dizer que a antena usada é um tipo que provoca interferências mas um
tipo que não pode ser instalada naquele local. Convém lembrar que essa antena
pode ser a solução de um outro local. As vezes uma simples troca de
localização da antena no telhado, pode ser a solução definitiva do problema.
Levantar mais alto a antena:
Uma antena tem seu funcionamento mais acentuado quando ela está instalada em
local alto. Isso impede também dessa antena refletir em obstáculos próximos.
Usar cabos de qualidade:
Os cabos grossos e os celulares, são perfeitos
nesses casos mas existem muitos tipos de cabos comuns que possuem blindagem acirradas
e são de boa qualidade.
Fica
claro que é necessário a colocação de filtros na antena do transceptor
para barrar os harmônicos da frequência central mas a finalidade principal é
demonstrar que se está
fazendo algo para resolver o problema. As vezes colocando certos filtros baratos como os vendidos em ambulantes (camelôs)
é uma solução
simples que pode resolver de vez o problema, mas sempre é bom prestar atenção nas
dores de cabeça que essa simples ou outras interferências pode trazer
principalmente se o interferido ser um tipo de pessoa que sofre de problemas
psicológicos necessitando um contato pessoal o mais pacífico possível mesmo
que isso seja difícil de se fazer.
OBS: A obra acima, é de exclusiva autoria de Antonio Méier_AM. Isso quer dizer que o mesmo não foi copiado de nenhuma outra página na Internet e portanto gostaria que o esforço e tempo que utilizei da sua criação, fossem reconhecidos e mantidos os méritos autorais.
