PRIMER SHACK Y EQUIPOS (1975)
El primer shack, ubicado en la casa de mis padres, y compartido con mi padre ZP5YM (sk 1993), estaba basado en un transceptor YAESU FT-DX-401, un amplificador lineal Heathkit SB-200 y una antena yagi tribanda de 3 elementos en una torre de 12 metros de altura, con un dipolo para 40 y 80m. Hasta hoy conservo el equipo Yaesu, y sigue funcionando como el primer día. Fue gabricado en 1973.
VUELTA AL AIRE (1991)

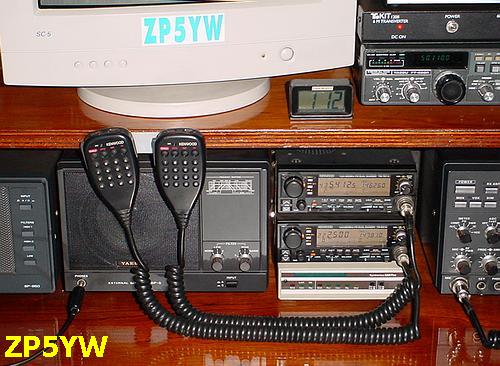

En 1991 (después de conseguir permiso de la XYL), mi estación "de vuelta al aire" estaba basada en un transceptor Kenwood TS-440S, el viejo amplificador Heathkit SB-200, y la antena yagi tribanda de 3 elementos en una torre autosoportada de 20 metros, y dipolos para 40 y 80m. En VHF/UHF para intercambio de información local, un par de Kenwoods TM-631A / TM-731A (hasta hoy activos). Poco despúes, el TS-440S fue reemplazado por un YAESU FT-1000D.
El viejo amplificador
Heathkit fue
reemplazado por un DRAKE L-4B (un poco más joven), comprado a un
aficionado que NUNCA lo usó desde que lo compró nuevo en 1978, y se
agregaron algunos equipos de apoyo, como un sintonizador de
antena MFJ-989C, un TNC Kantronics Kam Plus para los modos
digitales, junto con un PC que evolucionó hasta un Pentium IV de
1 Ghz y 256 Mb RAM
POST 5BDXCC-itis (1992)

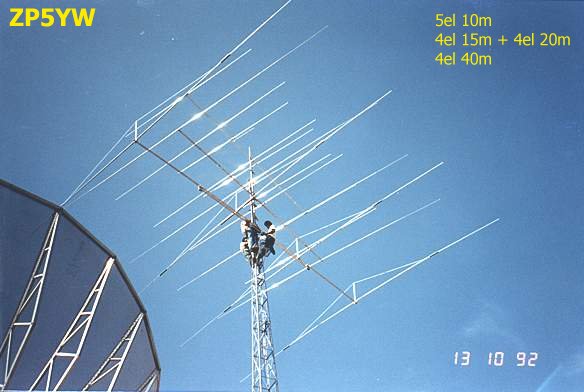

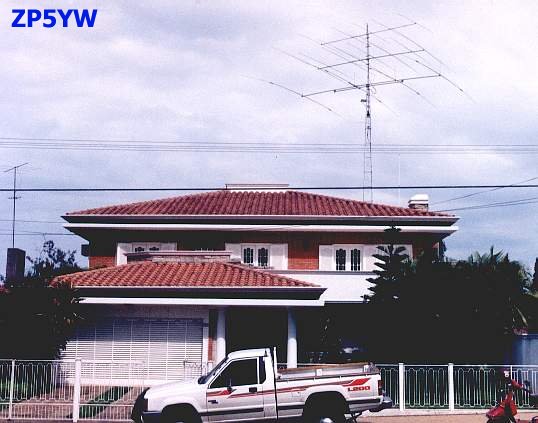

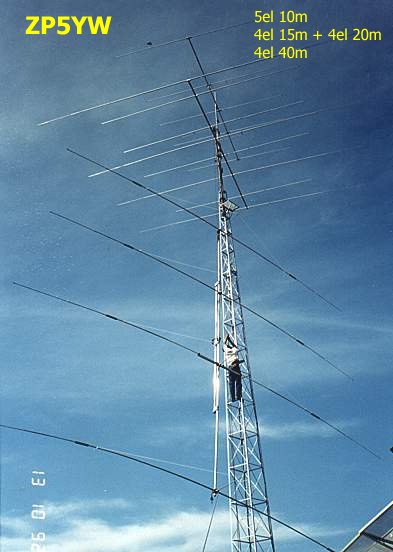

En 1992, el sistema de antenas se multiplicó a tres torres autosoportadas, con antenas yagi monobanda, "hechas en casa", con 5 elementos en 10m, 4 elementos en 15 y 20 m., una yagi fabricada en Brasil con 4 elementos (con bobinas de carga) para la banda de 40m. en un boom de 10m de largo, dipolo para la banda de 80m, y una yagi Cushcraft A3WS para las bandas WARC de 12 y 17m.
Despúes de un tiempo trabajando
estaciones e DX en las bandas WARC, 12 y 17m, en 1993 obtuve las
extensiones del 5BDXCC, convertido así en 7BDXCC.
Mientras esperaba llegar a los 100 paises en esas bandas, empecé
mi actividad en la banda de 6 metros, con un equipo ICOM IC-726
prestado por ZP5ZR-Gary, mi mentor en la banda de 50Mhz, con una yagi
casera de 5 elementos, basada en el diseño de la Cushcraft
A50-5S.
Posteriormente, el Icom fue reemplazado por un YAESU FT-680R, que
es ahora mi equipo de respaldo en la "banda mágica".
Durante el final de ciclo solar 22, fueron trabajadas 75
entidades (países) hasta el cierre de la banda a mediados de los
90.
Alguna actividad en
SSTV y mucho RTTY se ha hecho hasta 1998, en que la banda de 6m
recuperó su encanto con el ciclo solar 23. Durante esos años,

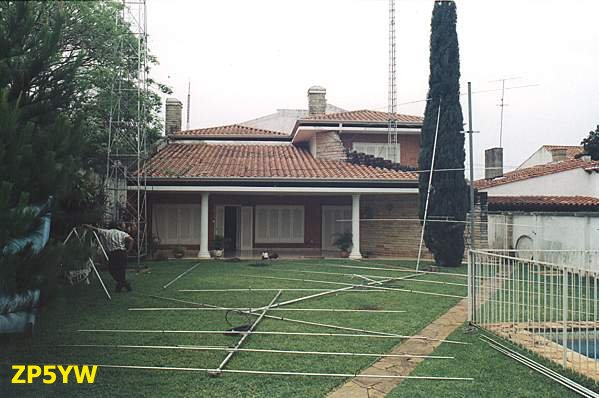

varias antenas caseras fueron construidas y probadas en todas las
bandas, hasta llegar a la configuración mantenida hasta hace pocos años (sin.
Los modos digitales basados anteriormente en el Kam Plus fueron
orientados al uso de software disponible en Internet, basado en
la placa de sonido del computador, por lo que se incrementó un
tanto mi actividad en RTTY y especialmente PSK-31 hacia el final
del milenio.

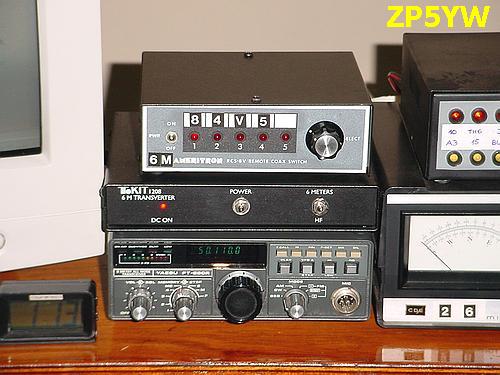

En 1999, un transverter Ten-Tec 1208 para 6m fue agregado al
YAESU FT-1000D, y luego un amplificador MIRAGE A1015G. Esta
combinación permite "agregar" la banda mágica a
equipos no actuales, sin 6m, lo que sumado a los incontables
recursos del FT-1000D, hace facil competir con equipos mas
nuevos.
 |
 |
 |
 |
 |
| Todos los equipos | Equipos para VHF-UHF y packet | Equipos para 6m | Controles de rotores, amplificadores HF-6m | Los cables atrás (enredado ?) |
Las antenas en uso en esos años eran una mezcla de yagis monobanda, diseñadas y optimizadas con el programa "Yagi Optimizer", de Brian Beezley K6STI, y antenas comerciales.
Mucha ayuda (que agradezco) fue recibida
de Laca ZP5CGL, un excelente DXer y muy buen amigo, con ideas,
materiales y "esfuerzo manual" en la construcción de
varios proyectos de antenas en su taller metalúrgico, además de
haber construido dos de mis torres..
 |  |  |  |  |
TORRE 1: autosoportada 20 metros de altura, vista sin la yagi para VHF
| ||||
TORRE 2: autosoportada
12 metros de altura
| ||||
TORRE 3: autosoportada
8 metros de altura, en un balcón del 2º piso
| ||||
ANTENAS
AUXILIARES:
| ||||

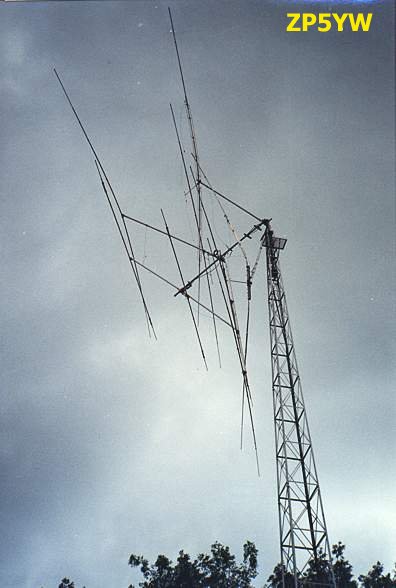

Como muchos otros aficionados, también tuve mi "encuentro cercano" con una fuerte tormenta en Abril-1996, que dejó las antenas de mi torre 1, con la necesidad de un "service". Afortunadamente sólo el mástil de acero y el boom de la yagi de 40m (2 elementos) fueron dañados. Las antenas al día siguiente.
VUELTA AL AIRE (2012)
Luego de un "descanso" desde el 2006 hasta la mitad del 2012 por una mezcla de problemas de salud (vinculados a la diabetes tipo II) y sobrecarga de trabajo, he reinstalado la estación, con algunos pequeños cambios. El YAESU FT-1000D ha sido reemplazado por un KENWOOD TS-590, y aunque muchos no entienden la razón de esto, para mi es muy sencilla. Mi principal interés desde hace años está en los "modos digitales", especialmente RTTY y JT65HF. El TS-590 es muy eficiente, simple de configurar y usar en estos modos, y muy rico en recursos para CW, que ultimiamente uso con regularidad para completar el DXCC en la banda de 30 metros y agregar otro endorsement a mi actual 8 BDXCC.
En cuanto a antenas, he agregado una yagi de 2 elementos para la banda de 30 metros y la yagi de boom largo (10m) para 6 metros fue reemplazada por otra mas modesta, de 7 metros de boom y 6 elementos, de construcción casera, derivada de un diseño mejorado con MMANA de la Cushcraft A50-6S.

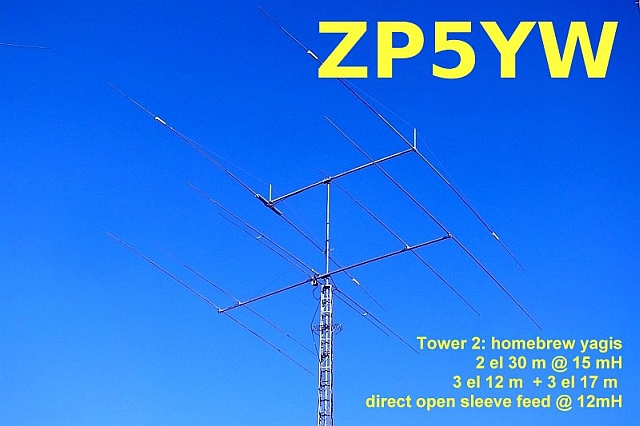

Las torres son las mismas, excepto la torre 3 que fue desmontada, y la distribución de antenas es aproximadamente la misma, excepto por la Cushcraft A3WS que fue reemplaza por una doble monobandas entrelazadas, de diseño propio con MMANA, con 3 elementos en 12m y 3 elementos en 17m, con alimentación directa de 50 ohms a un sistema open.sleeve. El boom mide 6 metros y tiene un rendimiento sorprendente. (ver fotos abajo)
 |  |
