YV5EN Designs
CONTENIDO:
YV5EN  Mini iambic Touch Paddle
YV5EN  Interfaz móvil / portátil para modos digitales (Android / iOS)
YV5EN  CW keyer basado en el microcontrolador ATMega328P
Beacon (baliza) en código Morse Internacional (frecuencia de 0 a 40MHz)
YV5EN  Codificador Teclado a código Morse Internacional
YV5EN  CW iambic Paddle
YV5EN  CW Keyer, con y sin sidetone
YV5EN  Curso Práctico de Telegrafía



 YV5EN Mini iambic Touch Paddle
(Proyecto elaborado durante cuarentena COVID-19)

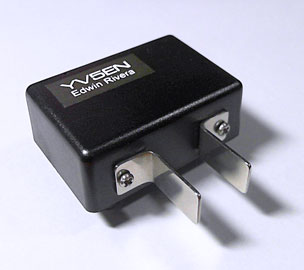

YV5EN mini Touch Paddle


YV5EN mini Touch Paddle
CARACTERÍSTICAS:
  • Diseño basado en el iambic capacitive touch key de MØUKD, rediseñado minimizando al máximo sus dimensiones.

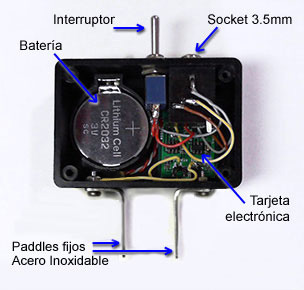

  • Paddle totalmente electrónico, sin piezas mecánicas en movimiento, rolineras, resortes o flejes de tensión, compuesto por dos láminas de acero inoxidable, firmemente adheridas a la caja que contiene el conjunto (caja plástica de material ABS 94 HB).
  • Permite conexión a cualquier transceiver con keyer incorporado o a cualquier keyer externo.
  • La conexión hacia el transceiver o keyer se realiza mediante socket para jack de 3.5mm ubicado en la parte posterior.
  • Opera mediante la energía que suministra una batería de 3Vdc de Lithium Manganese Dioxide (LiMnO2), de fácil remoción, que es desconectada del circuito mediante interruptor externo ubicado en la parte posterior.
  • Mínimo consumo de energía (2.8 mw), lo cual asegura una prolongada duración de la batería.

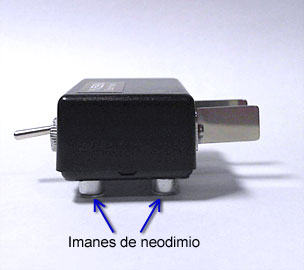

  • Dispone de cuatro (4) poderosos imanes de neodimio (NdFeB), capaces de sostener firmemente adherido el conjunto a la tapa superior de cualquier equipo de radio o chapa metálica ferrosa.
  • Dimensiones de la caja: 45mm x 32mm x 20mm (ancho, profundo, alto).
  • Dimensiones externas máximas: 45mm x 60mm x 24mm (ancho, profundo dese punta del paddle hasta extremo del interruptor trasero, alto incluyendo los imanes de base).
  • Peso: Tan sólo 29 gramos (1 oz) con batería instalada.
  • Ver video en Youtube.

YV5EN mini Touch Paddle

YV5EN mini Touch Paddle




 YV5EN Interfaz móvil / portátil para modos digitales (Android / iOS)
(Ensamblaje final y pruebas concluidas durante cuarentena COVID-19)


Interfaz móvil para modos digitales (Android / iOS)
CARACTERÍSTICAS:
  • Interconecta las aplicaciones móviles Android o iOS a cualquier transceiver.
    De esta manera, puede operarse cualquier modo digital con tan sólo el radio, esta interfaz y el móvil o tablet con la aplicación de comunicación digital deseada (SSTV, RTTY, PSK, etc), sin necesidad de utilizar computador.

  • Interfaz autónoma ya que no requiere de alimentación propia. Su energía es tomada del teléfono móvil o tablet, a través de la toma jack para audífonos.

  • Diseño miniatura para fácil portabilidad.

  • Conexión al móvil mediante plug macho 4 Pole TRRS 3.5mm y conductor de cuatro (4) hilos al transceiver (GND, PTT, audio-IN, audio-OUT).

  • Permite ajustes independientes de niveles de audio de entrada y de salida, en caso que sea requerido, mediante cómodos potenciómetros.

  • Dimensiones externas: 32mm x 45mm x 20mm (ancho, largo, alto).

  • Peso: 19g (0.67 oz) sin incluir cables.

Interfaz móvil para modos digitales (Android/iOS)

Interfaz móvil para modos digitales (Android/iOS) Interfaz móvil para modos digitales (Android/iOS)



 YV5EN CW keyer basado en ATMega328P
(Proyecto elaborado durante cuarentena COVID-19)


Versión prototipo utilizando Arduino UNO
CW keyer basado en el microcontrolador ATMega328P


Ver video en Youtube.

Versión final de producción
(versión comercial para Venezuela)

(Proyecto elaborado durante cuarentena COVID-19)
Disponibles en dos modelos: Con o sin iambic Touch Paddle incorporado (acero inoxidable).

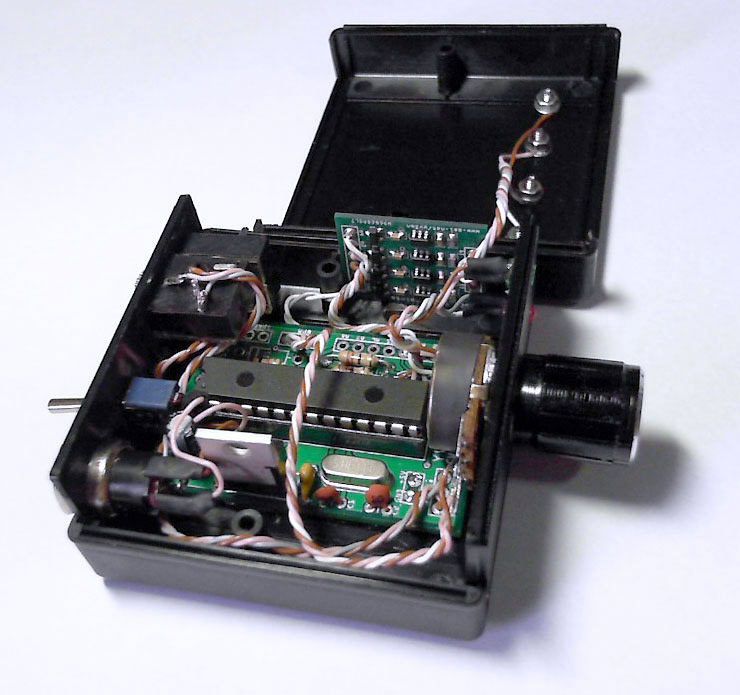

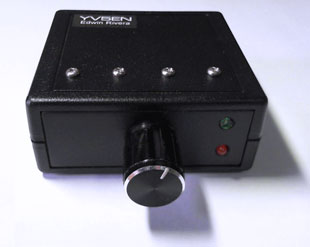

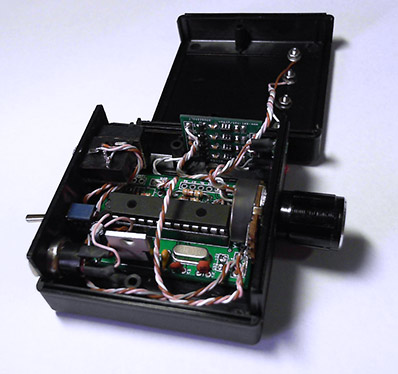

CW keyer basado en ATMega328P
CW keyer basado en ATMega328P
CW keyer basado en ATMega328P
CW keyer basado en ATMega328P

CARACTERÍSTICAS de la Versión comercial (producción):
  • Diseño de CW keyer basado en el microcontrolador ATMega328P.
  • Diseñado para trabajar con iambic paddle pero, desde luego, soporta cualquier tipo de paddle.
  • Operación de keyer en iambic mode A.
  • Velocidad ajustable desde 5 wpm (palabras por minuto) hasta 50 wpm, mediante potenciómetro.
  • Disponible en dos versiones:
    Con iambic touch paddle incorporado, con paddles en acero inoxidable, o
    Sólo keyer con entrada para cualquier tipo de paddle.
  • Cuatro (4) memorias pre-programadas de mensajes de longitud prácticamente ilimitada, expandible a ocho (8) memorias. El accionamiento de estas memorias se hace mediante el toque con el dedo (touch) sobre cabezas de tornillos M2 de acero inoxidable, dispuestos en la cubierta de la caja.
  • Alimentación externa desde 8 Vdc a 15 Vdc.
  • Indicación lumínica de power on y de transmisión mediante LEDs en la cara frontal.
  • Entrada para el paddle y salida hacia el transmisor mediante sockets para jacks de 3.5mm ubicados en la cara posterior.
  • Dimensiones externas:
    Modelo sólo keyer, 60mm x 87mm x 31mm (ancho, profundo, alto).
    Modelo keyer con iambic touch paddle, 60mm x 86mm x 45mm (ancho, profundo, alto).
  • Peso:
    Modelo sólo keyer, 68g (2.4 oz).
    Modelo keyer con iambic touch paddle, 75g (2.7 oz).
El modelo keyer con iambic touch paddle dispone de cuatro (4) poderosos imanes de neodimio (NdFeB), capaces de sostener firmemente adherido el conjunto a la tapa superior de cualquier equipo de radio o chapa metálica ferrosa.



 Beacon (baliza) en código Morse Internacional (frecuencia de 0 a 40MHz)
(Proyecto elaborado durante cuarentena COVID-19)

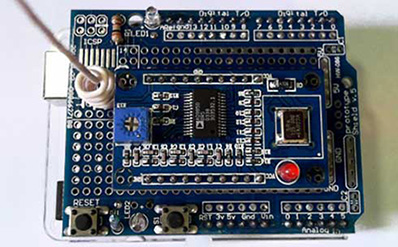

CW beacon con Arduino UNO y DDS AD9850


CW beacon con Arduino UNO y DDS AD9850
CARACTERÍSTICAS:
  • Diseño de muy baja potencia (QRPp, 100μW) basado en Arduino UNO y DDS AD9850.
  • La frecuencia de la señal transmitida puede ser ajustada de 0 a 40Mhz vía programación del Arduino.
  • Mensaje y velocidad de CW configurable vía programación del Arduino.
  • Alimentación desde 6 Vdc a 12 Vdc (o vía puerto USB de computador).
  • Dimensiones externas: 57.6mm x 81mm x 42.5mm (ancho, largo, alto, sin antena).
  • Peso: 67g (2.36 oz) sin incluir batería.

  • Credits:
    • Hardware wiring and code to send a sinewave carrier with AD9850 taken from NR8O. Thanks Ron!!
      (http://nr8o.dhlpilotcentral.com/?p=83)
    • CW sending code was taken from http://brainwagon.org Thanks Mark!!
    • Niceto (EA5ZL) did some adapting job and added +, − and = simbol codes.
    • My contribution (YV5EN) was to correct several minor code errors found and to improve the Arduino IDE serial monitor.

    "de YV5EN/B FK60ol e e e e e e e" (total: 30 segs)
    Ver video en Youtube.

    Archivos técnicos para descarga (código libre):
    CW_beacon_with_Arduino_UNO_and_DDS_AD9850.zip



 YV5EN Codificador Teclado a código Morse Internacional

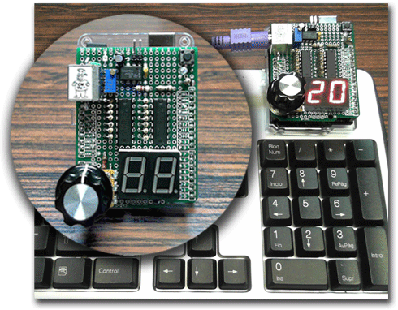

Codificador Teclado a Morse Internacional


Ver video en Youtube.
CARACTERÍSTICAS:
    Codificador teclado PS/2 a código Morse Internacional audible, basado en una placa Arduino UNO, mediante un "Shield" Diseñado y ensamblado íntegramente por YV5EN.

    Es un diseño que permite la emisión audíble en código Morse Internacional, de los caracteres correspodientes a las teclas pulsadas en el teclado, a velocidad ajustable mediante potenciómetro, desde diez palabras por minuto (10 wpm) hasta cien palabras por minuto (100 wpm) y visualización de dicha velocidad mediante display 7 segmentos de dos dígitos, cada uno de 19 x 12.7 mm (alto x ancho).

    Las dimensiones del conjunto son: 75 x 57 x 44 mm (largo, ancho, alto)

    La frecuencia del tono audible puede ser preajustada mediante potenciómetro trimmer, para permitir tonos de salida que pueden ir desde 300 Hz hasta 2 kHz (ajuste recomendado: 600 a 700 Hz).


    INCLUYE,:
    Placa base Arduino UNO.
    Shield con el desarrollo, totalmente ensamblado.
    Parlante con su conexión.

    REQUIERE:
    Teclado tipo 101 teclas, con conexión PS/2.
    Alimentación entre 6 y 12 Vdc. Puede alimentarse a través del puerto USB de una PC o con batería de 9 Vdc.



 YV5EN CW iambic Paddle

YV5EN Iambic paddle Black YV5EN Iambic paddle Silver
CARACTERÍSTICAS:
  • Diseño, manufactura y ensamblaje 100% artesanal, por YV5EN (100% hecho en Venezuela). Se trata de un manipulador iámbico pequeño y práctico, especialmente pensado para el fácil transporte y óptima operación durante expediciones QRP y salidas de transmisión al campo, la playa o la montaña.
  • Robusta base de acero de 59mm x 11mm x 62mm (ancho, alto, profundo) para asegurar una firme manipulación.
  • Suficientemente pesado para su operación, pero convenientemente más liviano que los paddles tradicionales, comercialmente disponibles en el mercado.
  • Pintado con pintura esmalte de acabado "martillado", con colores en dos opciones: Negro o Gris Plata.
  • Patas de goma antideslizantes para minimizar el movimiento horizontal sobre la superficie de apoyo durante la operación.
  • Paddle de fibra de vidrio con contactos cobre-aluminio, pre-ajustado durante el ensamblaje.
  • Incluye cable de 85cm de largo (aproximado), con terminación en conector Plug Stereo TRS 1/4" (6.35mm macho), para conexión con cualquier keyer externo o equipo transmisor con keyer interno.
  • Dimensiones externas del paddle acabado: 59mm x 33mm x 80mm (ancho, alto, profundo).
  • Peso: 320g (11.3 oz = 0.7 lb).
  • " V V V Here is my iambic paddle designed and manufactured by myself.
    73 73 de YV5EN SK TU
    ese   e e "

    Ver video en Youtube.

OPCIONAL:
  • Cable con otro tipo de conector (favor indicar longitud del cable y tipo de conector).
  • Adaptador de Jack Stereo TRS 1/4" (6.35mm hembra) a Plug Stereo 3,5mm (macho)
  • Adaptador de Jack Stereo 3,5mm (hembra) a Plug Stereo TRS 1/4" (6.35mm macho)



 YV5EN CW Keyer sin Sidetone


YV5EN CW Keyer
CARACTERÍSTICAS:
  • Diseño y ensamblaje 100% por YV5EN (100% hecho en Venezuela).
  • Robusta caja metálica con tapa de acero y base de aluminio, con patas de goma antideslizantes.
  • Electrónica con diseño de bajo consumo debido a la tecnología CMOS empleada.
  • Operación con batería de 9 Vdc (batería no incluida)
  • Alta precisión en la relación dit/dahh (1:3), independientemente de la velocidad seleccionada.
  • Posee memoria de último "dit" y último "dahh".
  • Posee timing automático y espaciado proporcional de elementos por caracter.
  • Trabaja con cualquier tipo de iambic paddle o single lever key paddle.
  • Salida al transmisor mediante transistores MOSFET duales capaces de conmutar hasta 60 Volts positivo o negativo.
  • Velocidad variable mediante perilla frontal, desde 12 a 65 WPM (palabras por minuto).
  • Interruptor frontal de encendido/apagado del Keyer.
  • Conector hembra de entrada tipo Jack Stereo TRS 1/4" (6.35mm) para el paddle.
  • Conector hembra RCA para salida al transmisor, aislada del chasis (otro tipo de conector puede ser suministrado bajo pedido)
  • Dimensiones externas del equipo acabado: 14mm x 59mm x 13mm (ancho, alto, profundo).
  • Peso: 222g (7.83 oz) sin batería, 267g (9.4 oz) con batería instalada.
OPCIONAL:
  • Cable Keyer-Transmisor (favor indicar longitud del cable y tipo de conectores)
  • Reducción de la velocidad mínima del Keyer (favor indicar velocidad mínima deseada)
  • Alimentación mediante energía externa a través de transformador AC/DC, con cable y conector incluidos.

 YV5EN CW Keyer con Sidetone para prácticas.

YV5EN CW Keyer con <i>SideTone</i> y Control de Volumen

CARACTERÍSTICAS:

Las mismas del modelo anterior, con los siguientes cambios:
  • Incorporación de potente generador de audio y speaker para producir un Sidetone de alto volumen, útil para prácticas sin necesidad de conexión al transmisor.
  • Incorporación de interruptor de encendido/apagado del Sidetone.
  • Ajuste de volumen del Sidetone.
  • Peso: 239g (8.4 oz) sin batería, 284g (10 oz) con batería.
OPCIONAL:
  • Cable Keyer-Transmisor (favor indicar longitud del cable y tipo de conectores).
  • Reducción de la velocidad mínima del Keyer (favor indicar velocidad mínima deseada).
  • Salida para audífonos mediante Jack stereo para Plug 3,5mm.
  • Alimentación mediante energía externa a través de transformador AC/DC, con cable y conector incluidos.





 YV5EN Curso Práctico de Telegrafía

YV5EN Curso de Telegrafía CONTIENE:

Curso completo e ilustrado de Telegrafía para aspirantes al Certificado de Operador de Estaciones de Aficionados. Es un curso diseñado específicamente para el autoaprendizaje de la Telegrafía, hasta alcanzar el nivel óptimo exigido por las autoridades que permitirá superar con éxito el examen para optar al certificado de operador de estaciones de radioaficionados en Venezuela.

  • El curso consta de 56 páginas y está contenido en un Mini-CD bajo formato digital PDF, pero también en forma impecablemente impresa, con ilustraciones a todo color, debidamente encuadernado en un formato de tamaño cómodo para su fácil lectura y consulta.
  • Contiene veintidos (22) archivos de audio con grabaciones en Telegrafía, de alta calidad, a velocidades desde 5 hasta 12 palabras por minuto.
  • Diagrama circuital para la construcción de un oscilador para prácticas de CW.
  • Oscilador incluido como parte del curso (batería no incluida)
  • Abreviaturas comúnmente utilizadas en CW.
  • ¿Cómo realizar un comunicado en CW?
  • El código "Q" y el código "QN"
  • ¿Qué es una tarjeta QSL?
  • ¿Qué es el DXCC?
  • El Código de Conducta del DX-ista.
  • El Alfabeto Fonético Internacional.
