PROJEKTI - VHF pojačavač 600W
|
|
|
|
|
|
|
| Radio-amaterski
VHF pojačavač od 600W je razvijen 2003. godine u
firmi "IMTEL Mikrotalasi" iz Beograda,
koja se bavila razvojem, proizvodnjom i puštanjem
u rad difuznih radio predajnika za TV i FM, snaga
od 2W do 10kW, gde sam i ja radio.
|
|
Tehničke
karakteristike: |
|
Frekvencijski opseg:
Radni temperaturni opseg:
Relativna
vlažnost:
Hlađenje:
Napajanje:
Izlazna RF snaga:
Ulazno/izlazna impedansa:
Ulazni konektor:
Izlazni konektor:
Dozvoljena reflektovana snaga:
Nominalna snaga pobude:
Pojačanje snage:
Pojačavački element:
Maksimalni dozvoljeni VSWR:
Vrsta rada (modulacija): |
144 - 146 MHz
-10º C do +45º C
<
85%
prinudno - ugrađenim ventilatorom
220 V ~ / 50-60 Hz monofazno
³600 W
50 S
UHF SO239 standardni
N standardni
< 10%
10 – 12 W
>
17 dB
MOSFET tranzistori 2 x BLF278 (Philips)
< 1.8
CW, SSB, FM |
|
| |
| Zaštitna kola i
alarmi:
|
|
- temperatura
- reflektovana snaga
-
prekoračenje napona
-
prekoračenje struje
|
| |
| Merne veličine:
|
|
- RF izlazna snaga
- eflektovana snaga
- naponi napajanja
- struje izlaznih tranzistora
- temperature |
|
 |
|
BLOK ŠEMA
RA VHF POJAČAVAČA 600W |
| |
|
|
|

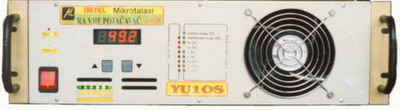

PREDNJA
STRANA UREĐAJA
|
| |
|
|
|
ZADNJA
STRANA UREĐAJA
|
| |
|
|
|
UNUTRAŠNJOST
UREĐAJA |
| |
| Radio-amaterski
VHF pojačavač je korišćen u mnogim radio-amaterskim
takmičenjima, i do sada radi besprekorno, što je
provereno i na mernoj opremi, nema
nikakvih smetnji u frekvencijskom opsegu 144 MHz, kao ni harmonike na višim
frekvencijama.
|
| Ovom
prilikom se ZAHVALJUJEM, što su svojim
sugestijama i savetima pomogli oko izrade ovog uređaja: Draganu Dobričiću – YU1AW i
Siniši Tasiću – YU1LM.
|
|
|
|
|
|
