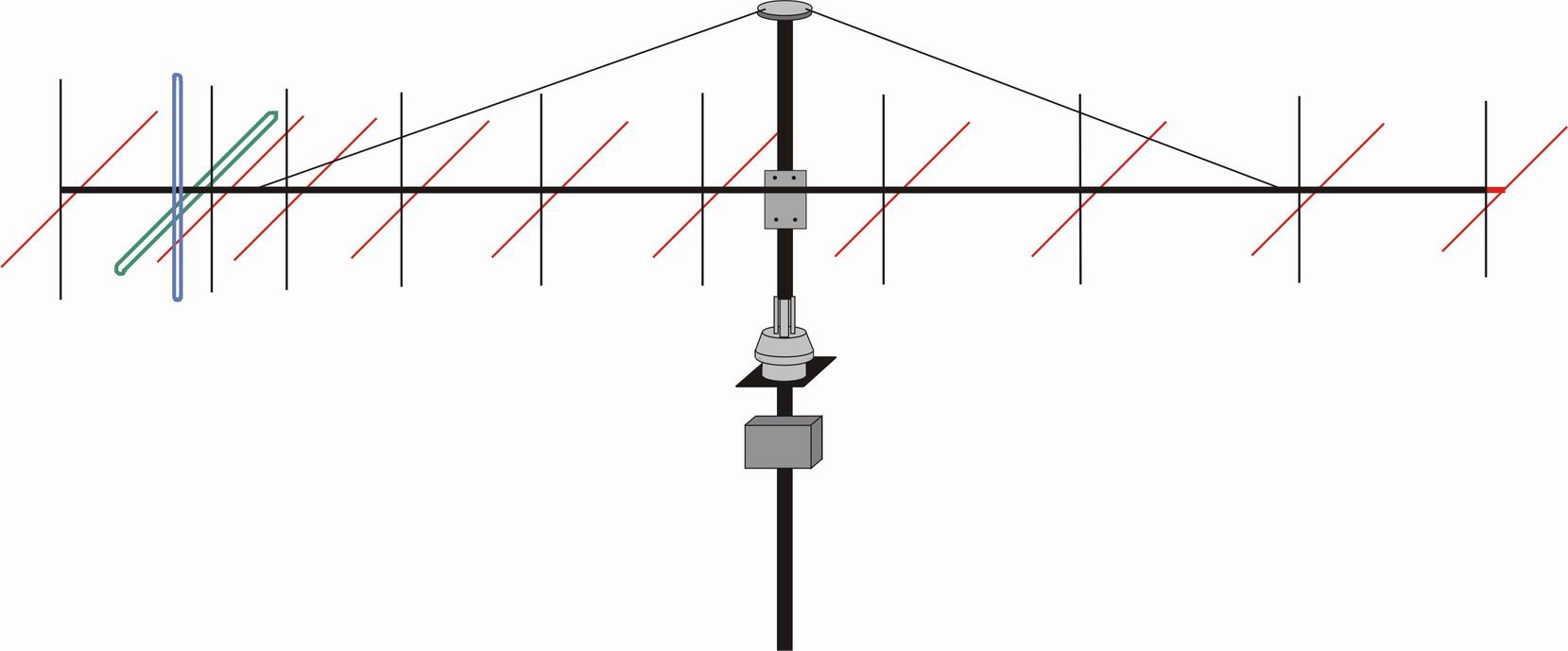

PROJEKTI - Krojc Yagi antena 144 MHz

HORIZONTALA 144.200 MHz

VERTIKALA 145.500 MHz

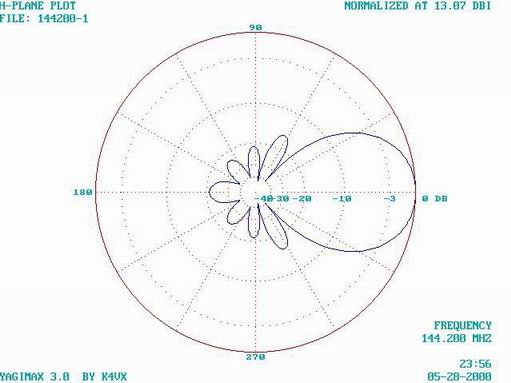

	HORIZONTALNA RAVAN ZRAČENJA 144.200 MHz

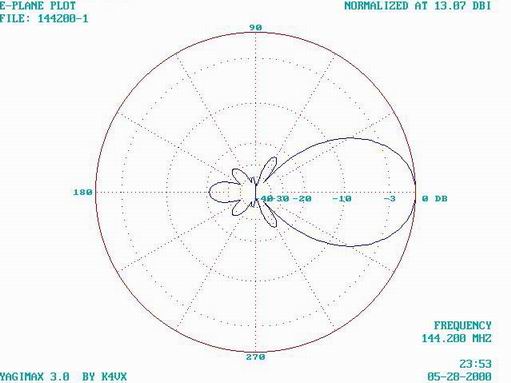

	VERTIKALNA RAVAN ZRAČENJA 144.200 MHz
	HORIZONTALNA RAVAN ZRAČENJA 145.500 MHz
	VERTIKALNA RAVAN ZRAČENJA 145.500 MHz

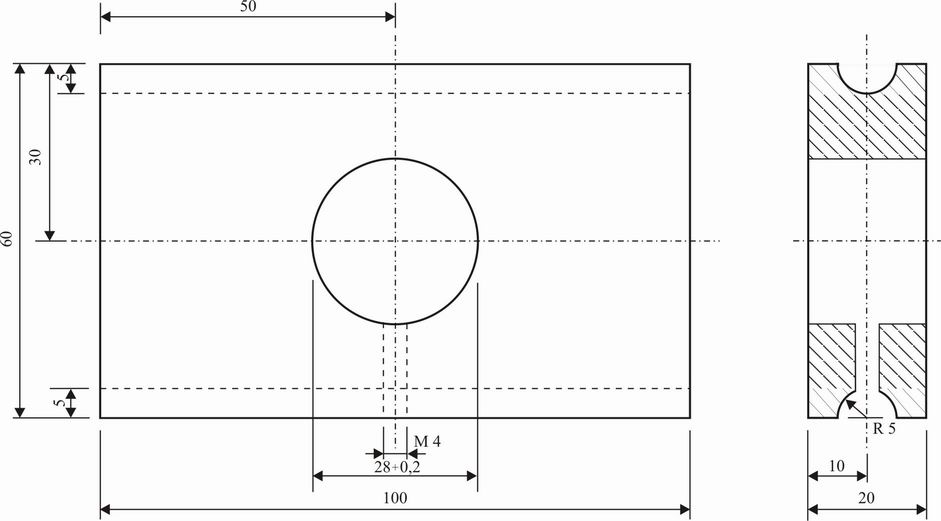

	DRŽAČ DIPOLA (juvidur ili sipas)

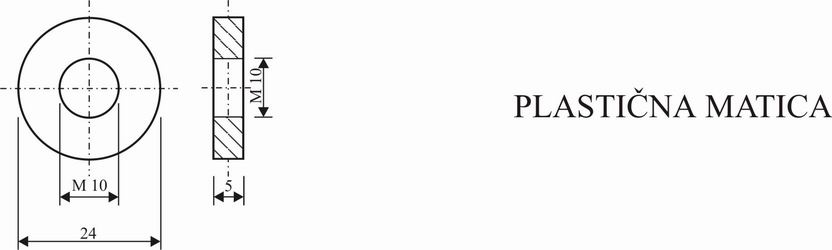

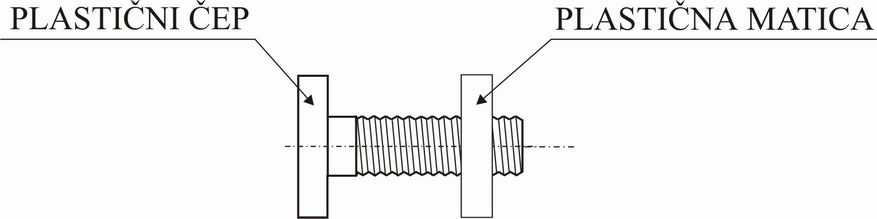

	PLASTIČNI ČEP I MATICA ZA ELEMENTE (juvidur ili sipas)

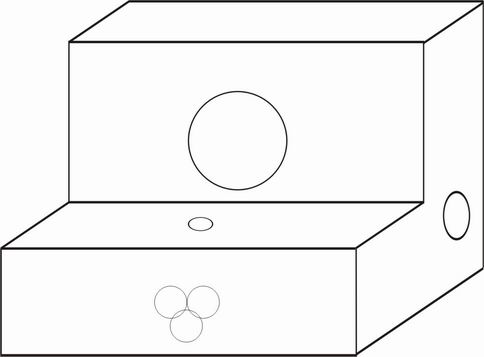

	KUTIJA DIPOLA (juvidur ili sipas)

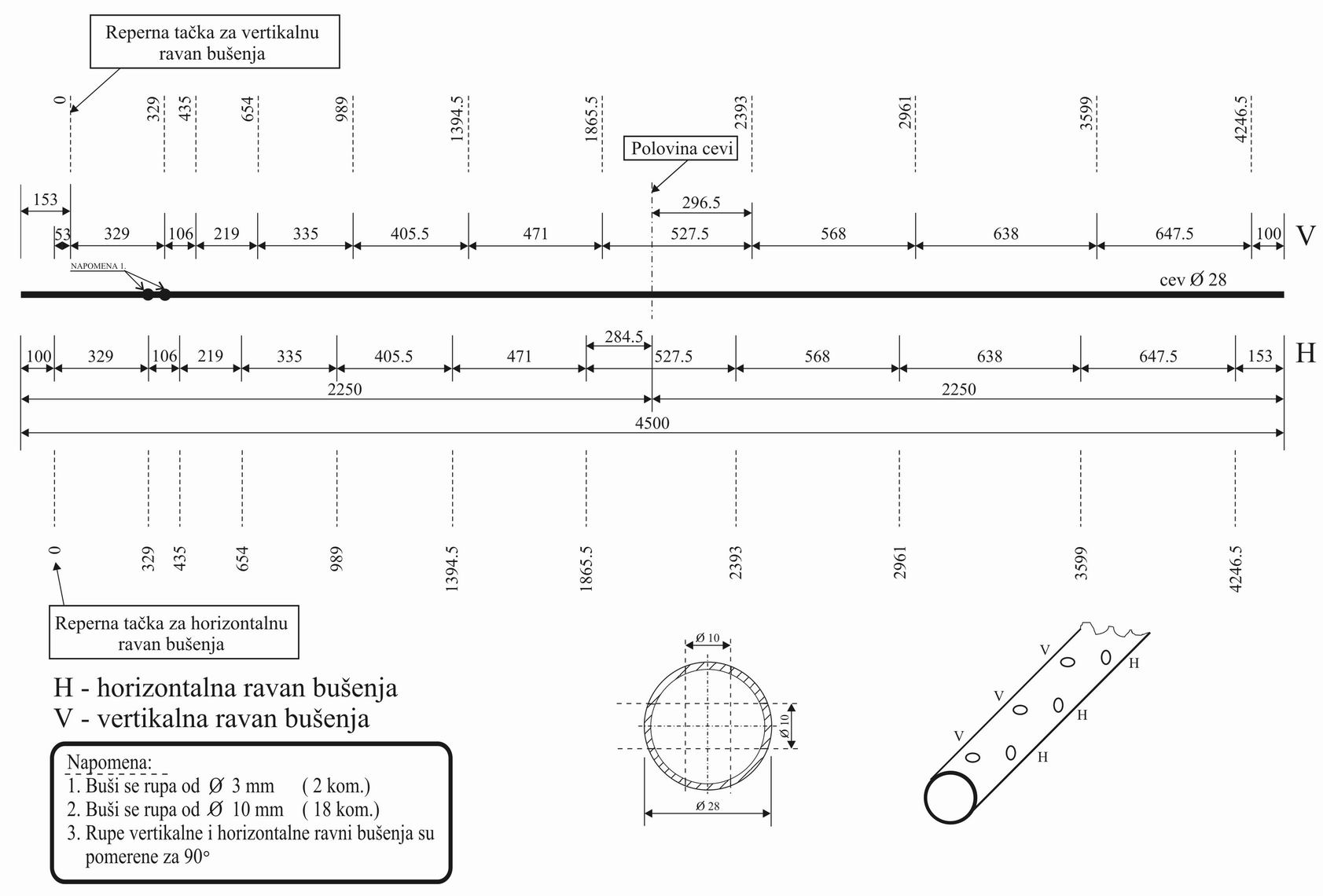

	DIMENZIJE BUŠENJA BUMA (bum 28 mm)

DIMENZIJE ANTENE ZA 144-146 MHz (horizontalna i vertikalna polarizacija)

HORIZONTALNA POLARIZACIJA ANTENE		VERTIKALNA POLARIZACIJA ANTENE		RASTOJANJE IZMEĐU ELEMENATA	RASTOJANJE OD REPERNE TAČKE
Oznaka elementa	Dužina elementa	Oznaka elementa	Dužina elementa
RH	1030	RV	1020	0	0
DIPH	1004	DIPV	994	*329*	329
D1H	958	D1V	948	*106*	435
D2H	933	D2V	923	*219*	654
D3H	913	D3V	903	*335*	989
D4H	901	D4V	891	*405.5*	1394.5
D5H	891	D5V	881	*471*	1865.5
D6H	884	D6V	874	*527.5*	2393
D7H	879	D7V	869	*568*	2961
D8H	874	D8V	864	*638*	3599
D9H	867	D9V	857	*647.5*	4246.5
