KROJC YAGI ANTENA ZA 144 MHz
HORIZONTALA 144.200 MHz VERTIKALA 145.500 MHz

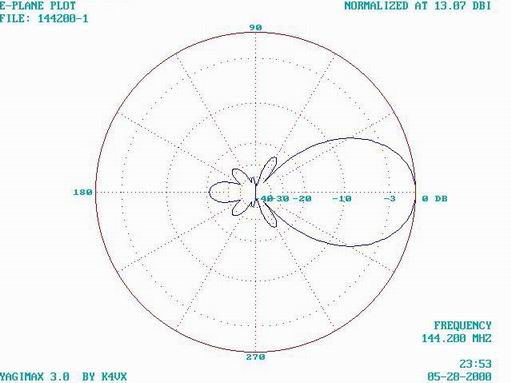

HORIZONTALNA RAVAN ZRAČENJA 144.200 MHz
VERTIKALNA RAVAN ZRAČENJA 144.200 MHz
HORIZONTALNA RAVAN ZRAČENJA 145.500 MHz
VERTIKALNA RAVAN ZRAČENJA 145.500 MHz

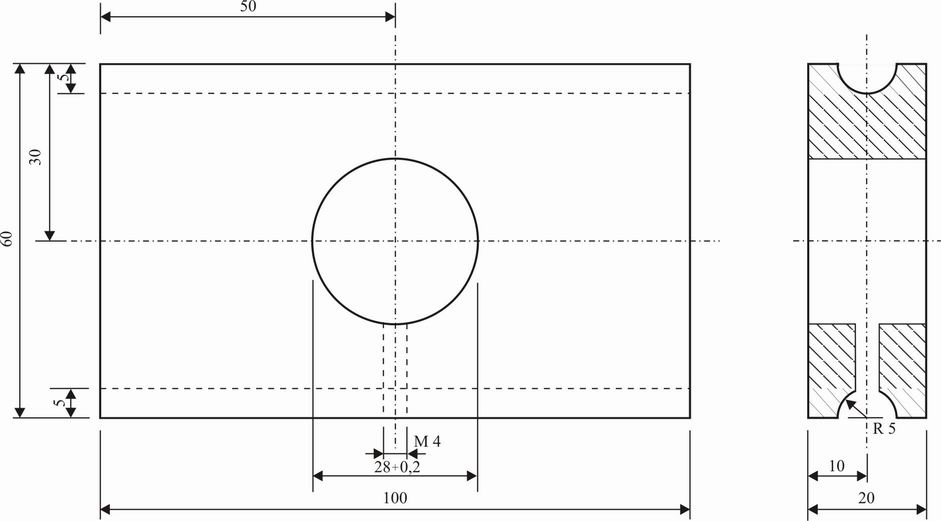

DRŽAČ DIPOLA (juvidur ili sipas)

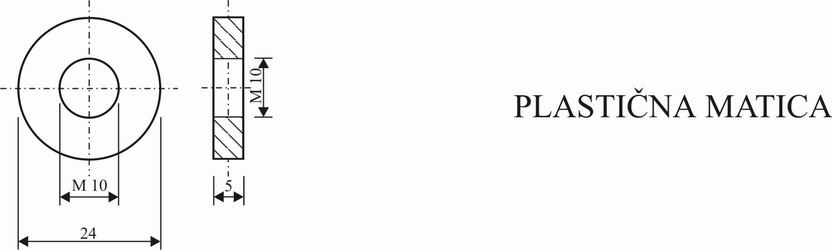

PLASTIČNI ČEP I MATICA ZA ELEMENTE (juvidur ili sipas)

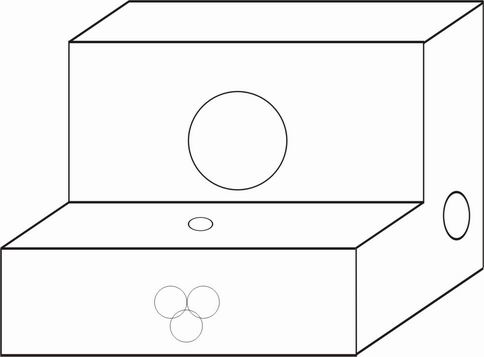

KUTIJA DIPOLA (juvidur ili sipas)
DIMENZIJE BUŠENJA BUMA (bum 28 mm)
DIMENZIJE
ANTENE ZA 144-146 MHz
HORIZONTALNA POLARIZACIJA ANTENE |
VERTIKALNA POLARIZACIJA ANTENE |
RASTOJANJE IZMEĐU ELEMENATA |
RASTOJANJE OD REPERNE TAČKE
ANTENE |
||
Oznaka elementa |
Dužina elementa |
Oznaka elementa |
Dužina elementa |
|
|
RH |
1030 |
RV |
1020 |
0 |
0 |
DIPH |
1004 |
DIPV |
994 |
329 |
329 |
D1H |
958 |
D1V |
948 |
106 |
435 |
D2H |
933 |
D2V |
923 |
219 |
654 |
D3H |
913 |
D3V |
903 |
335 |
989 |
D4H |
901 |
D4V |
891 |
405.5 |
1394.5 |
D5H |
891 |
D5V |
881 |
471 |
1865.5 |
D6H |
884 |
D6V |
874 |
527.5 |
2393 |
D7H |
879 |
D7V |
869 |
568 |
2961 |
D8H |
874 |
D8V |
864 |
638 |
3599 |
D9H |
867 |
D9V |
857 |
647.5 |
4246.5 |
SVE
DUŽINE SU DATE U MILIMETRIMA.
Razmak
između horizontalne i vertikalne polarizacije antene je 53
mm.
Za
dipole se buši rupa
3
mm (2 rupe), a za elemente 10
mm (18 rupa).
Na
krajevima antene razmaci od krajnjih elemenata je 100
mm.
Dužina
petlji za prilagođenje
(od širma do
širma):
144.2
MHz
-
687 mm
145.5
MHz
-
680 mm
Pojačanje
antene:
144.2
MHz
-
Horizontalna polarizacija
11.63 dBd 13.80
dBi
145.5
MHz
-
Vertikalna polarizacija
11.69 dBd
13.52
dBi
Debljina
elemenata, dipola i buma:
elementi
5.5 mm
duraluminijum
dipol 8mm bakar - cev
bum 28 mm duraluminijum - cev
