DS18B20 - Senzor temperature vazduha

Proizvodjač: Maxim Integrated
Napon napajanja: 3...5.5V
Izlazni signal: 1-Wire interface
Opseg merenja: -55°C...+125°C
Rezolucija merenja: 0.0625°C
Tačnost merenja: ±0.5°C za -10°C...+85°C
Period merenja: 93.75...750ms

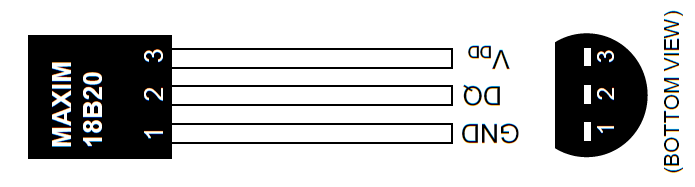

Na GPIO4 (pin7) spojiti DQ i jedan kraj otpornika 4.7K, na +3V3 (pin1) spojiti VDD i drugi kraj otpornika, na GND (pin9) spojiti GND.


Download File:

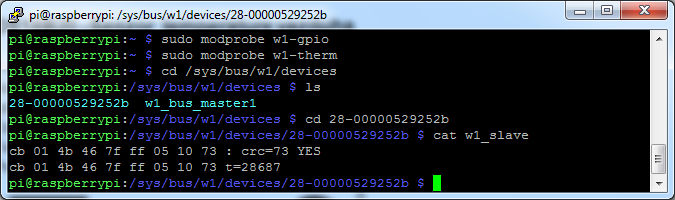

  • ds18b20.py - Python software za testiranje DS18B20
  • Šema RPI WS
  • Šema PIC WS
  • Data Sheet - DS18B20.pdf
