Ova ploča je klon računara Galaksija, koristi se u industriji. Ima monohromatski PAL video izlaz i numeričku tastaturu,
paralelnu komunikaciju sa ostalim pločama preko bafera signala Am26LS31 i Am26LS32.
četvoroslojna štampana ploča sa zalemljenim komponentama YT2FSG:
Struja potrošnje ploče je oko 850mA.
1983. godine računar Galaksija
napravio je Voja Antonić .
Kompletno uputstvo za samogradnju objavljeno je u specijalnom izdanju časopisa „Računari u vašoj kući“,
pa je preko 8000 entuzijasta u Jugoslaviji došlo do svog prvog kucnog računara.
Originalna šema Galaksije:
Originalna štampana ploča Galaksije, sa zalemljenim komponentama i low cost tasterima:
Dobijena je stabilna slika pri naponu napajanja od 5V, kada se na Z80A CPU izmedju pina 27 (/M1) i pina 28 (/RFSH) zalemi kondezator 10pF, struja potrošnje ploče je oko 430mA.
1985. godine pojavila se Galaksija Plus ,
što je poboljšana verzija Galaksije sa monohromatskim grafičkim režimom, visoke rezolucije 256x208 piksela, zvučnim čipom AY-3-8910 i 48KB RAM.
Pre nekoliko godina računar Galaksija je implementiran u FPGA projektu µGalaksija ,
a nedavno je na forumu objavljena verzija za
ZX-UNO , azesmbog je poboljšao prvobitnu implementaciju, pored toga što podržava Galaksiju Plus, dodao je mogućnost za učitavanje programa sa SD kartice.
Na web stranici
www.spetsialist-mx.ru/Galaksija objavljen je kompletan projekat:
Galaksija Plus clone with SD card controller.
Dvoslojna PCB štampana ploča je dimenzije 192x106mm. Izradu PCB možete uraditi preko on-line kompanija:
EasyEDA -
JLCPCB,
Seeed
ili
PCBWAy
Dobijena je stabilna slika pri naponu napajanja od 5V, kada se na Z80A CPU izmedju pina 27 (/M1) i pina 28 (/RFSH) zalemi kondezator 39pF, struja potrošnje ploče je oko 360mA.

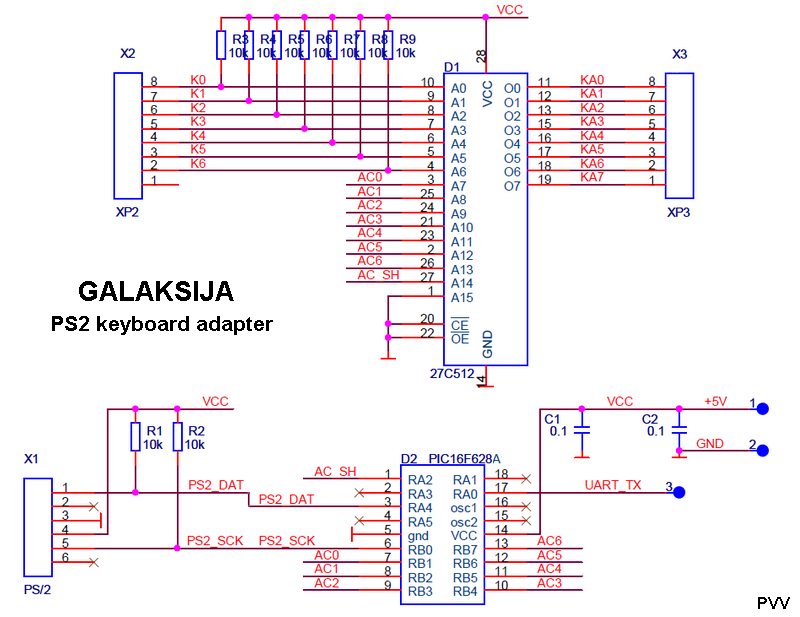

Modifikacije:
Za napajanje SD kartice, umesto VD4 i VD5, dodat je stabilizator napona 78L33 (3.3V).

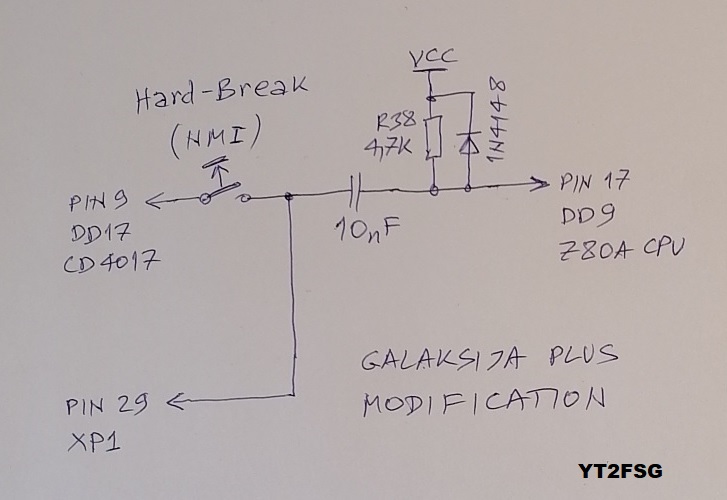

Pored RESET dodat je Hard-Break (NMI) taster, prekida vecinu programa, resetuje souncad, ne briše memoriju, program može ponovo da se pokrene sa RUN.
Na ploci treba izbaciti C7, a R38 1k zameniti sa 4.7k. Na Sound kartici izbaciti R8 i C5.
Na web stranici
Magazine Scans nalaze se skenirane stranice o Galaksiji iz casopisa Racunari i Svet Kompjutera.
Generator zvuka i reset-taster 1
Generator zvuka i reset-taster 2
Upustvo za samogradnju Galaksije Plus Clone:
