DOS Box

DOS je porodica operativnih sistema na disku. DOS se prvenstveno sastoji od MS-DOS-a i rebrendirane verzije pod imenom IBM PC DOS, predstavljeni su 1981. godine. Drugi kasniji kompatibilni sistemi drugih proizvodjača uključuju DR-DOS (1988), ROM-DOS (1989), PTS-DOS (1993) i FreeDOS (1998). MS-DOS je dominirao na tržištu IBM PC kompatibilnih računara sa x86 procesorom izmedju 1981. i 1995. godine.
Do danas se koriste industrijske verzije MS-DOS kompatibilnih računara.

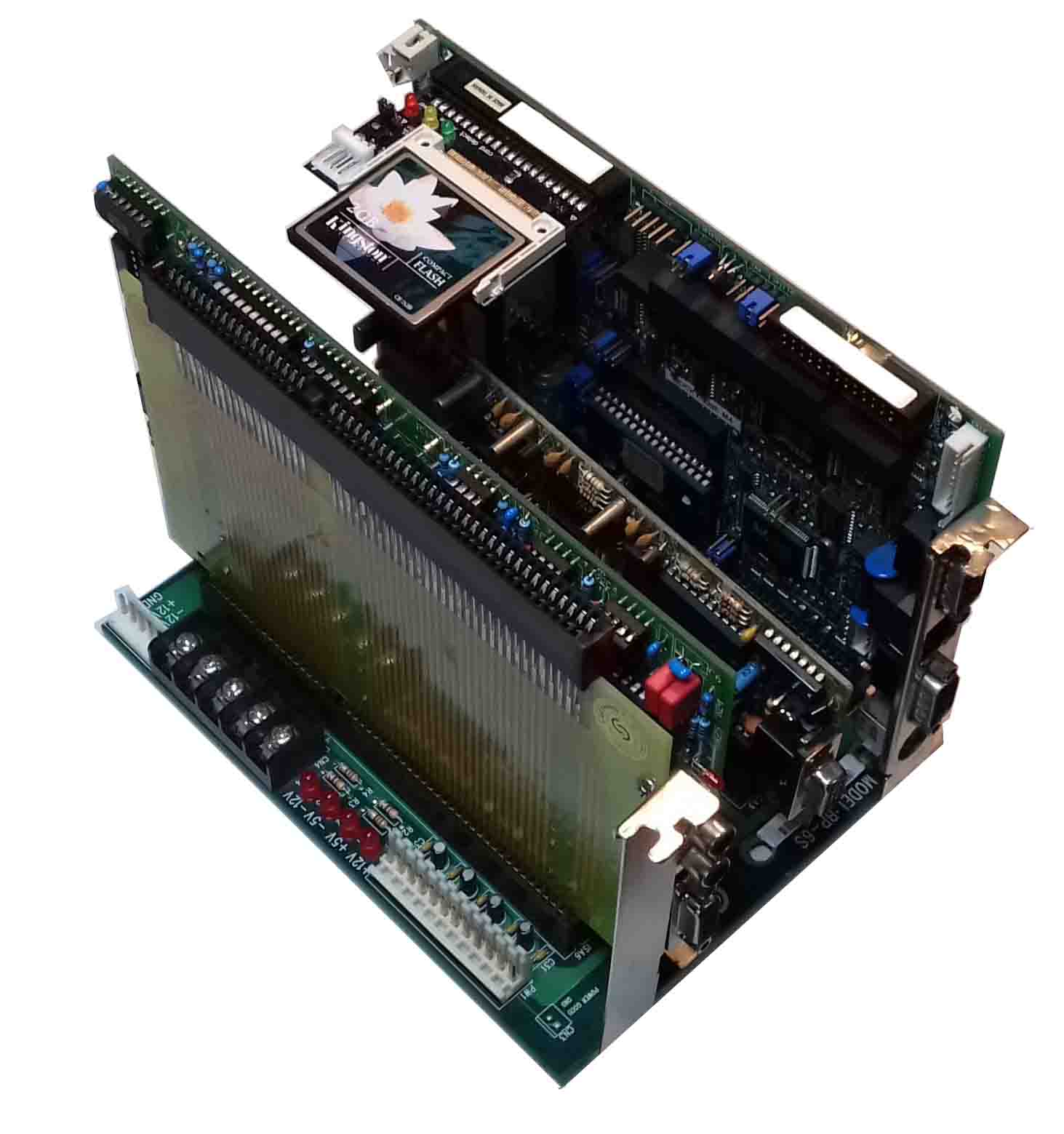

Minimalna konfiguracija DOS Box:

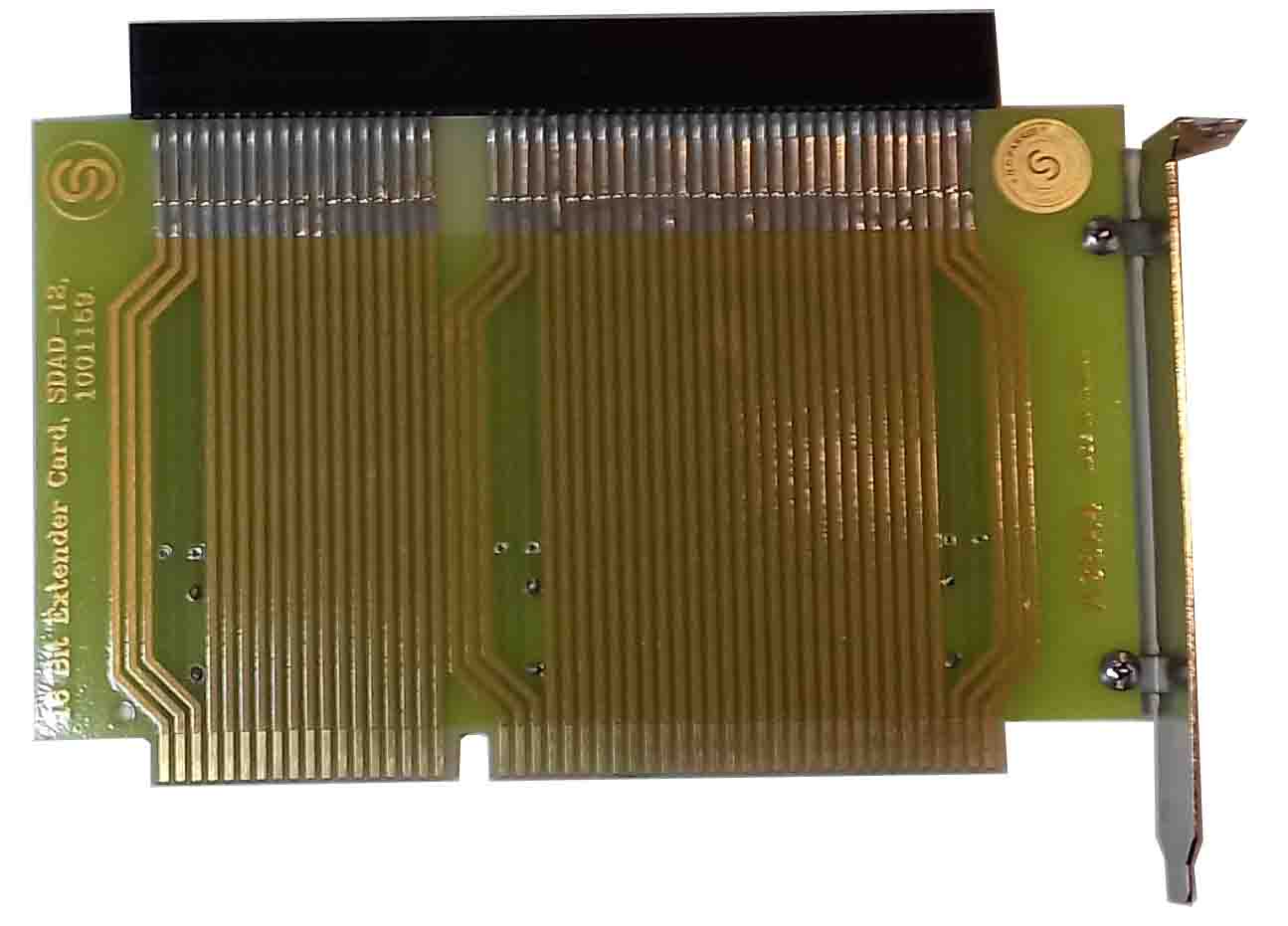

1. ISA Backplane (3...6 slot)
2. ISA Bus 386SX-40 CPU Card

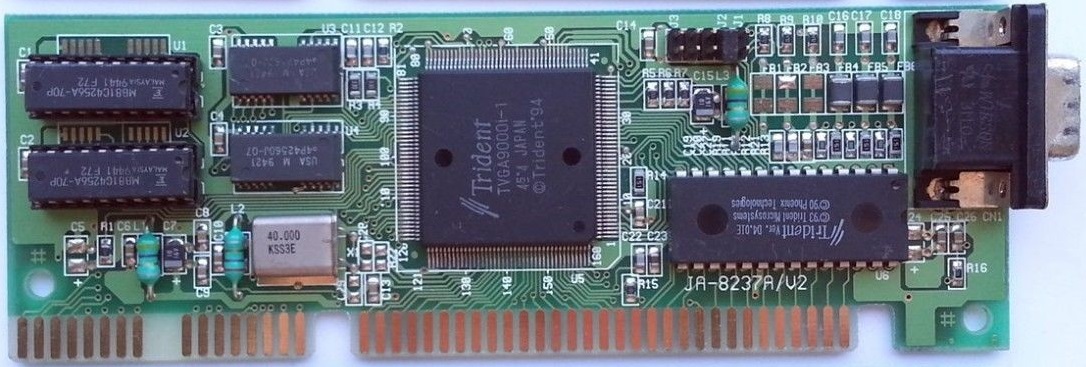

3. ISA VGA color or monochrome graphic card

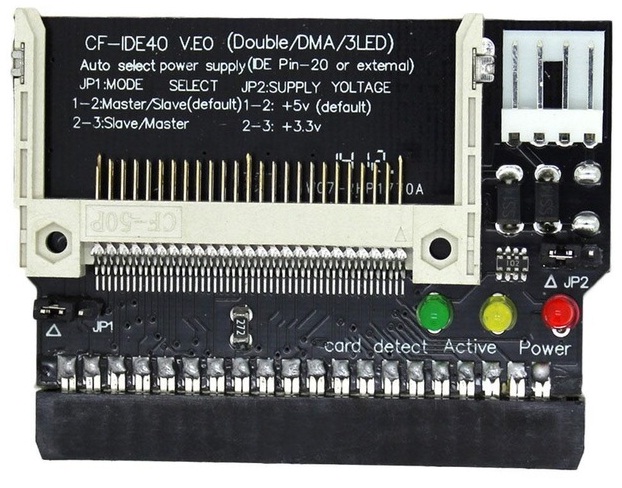

4. CF-IDE adapter i Compact FLASH 128MB...2GB
5. Power supply +5V, +12V, -12V



Veza izmedju DOS Box i Windows 7 računara može se ostvariti preko RS-232 serijske veze. Na Windows 7 koristi se Total Commander sa seriskim dodatkom sertransplg.zip Na DOS Box-u instalira se serial port server za DOS tcsrv4dos.zip

Link:
  • en.wikipedia.org/wiki/DOS
  • aonecorp.co.kr/products/single/ROCKY-328E.htm
  • www.ghisler.com/serial.htm
  • github.com/AfBu/sertransplg

  • www.dosbox.com/
  • en.wikipedia.org/wiki/DOSBox

  • ISA IPC, PC paralelni interfejs

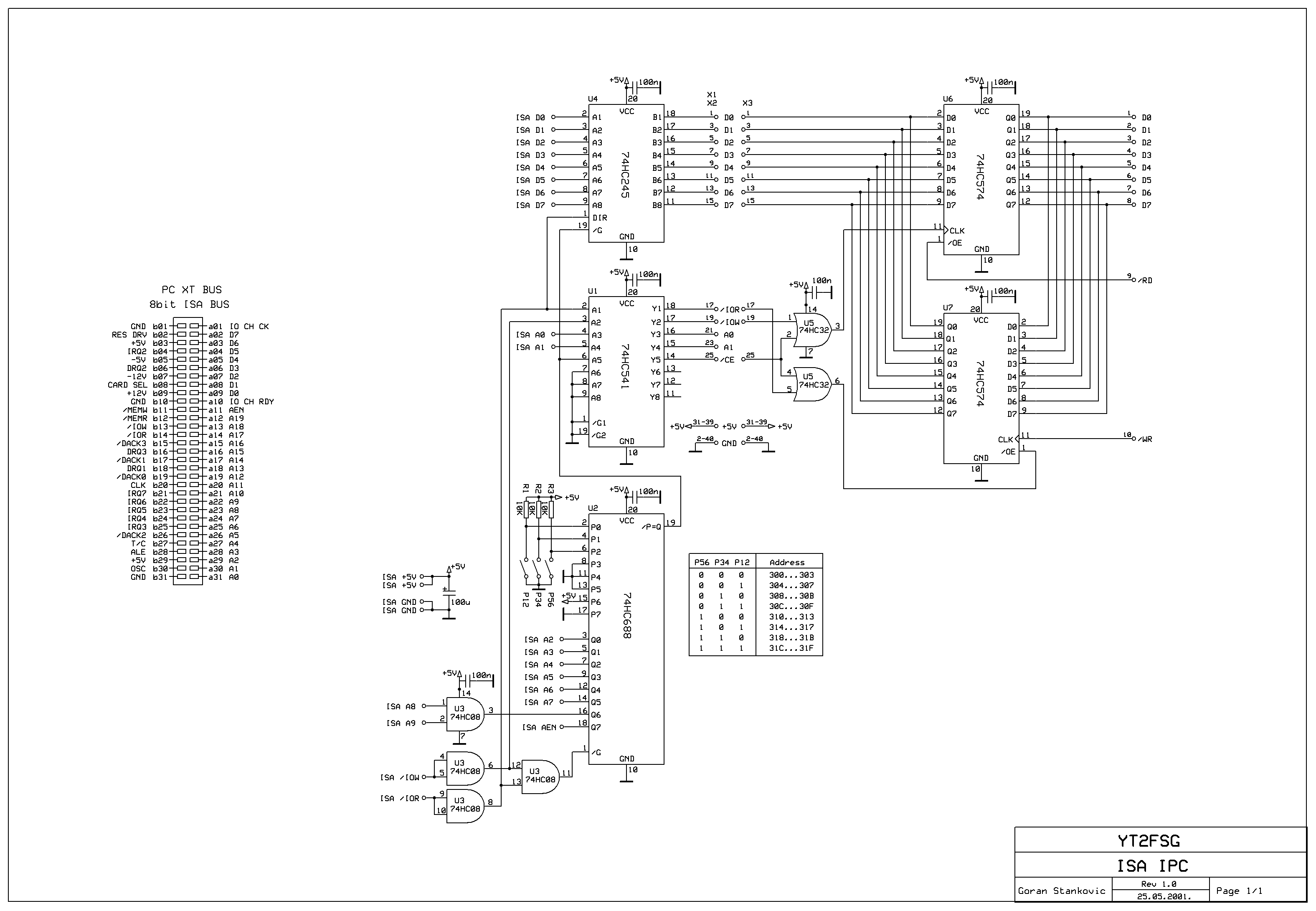

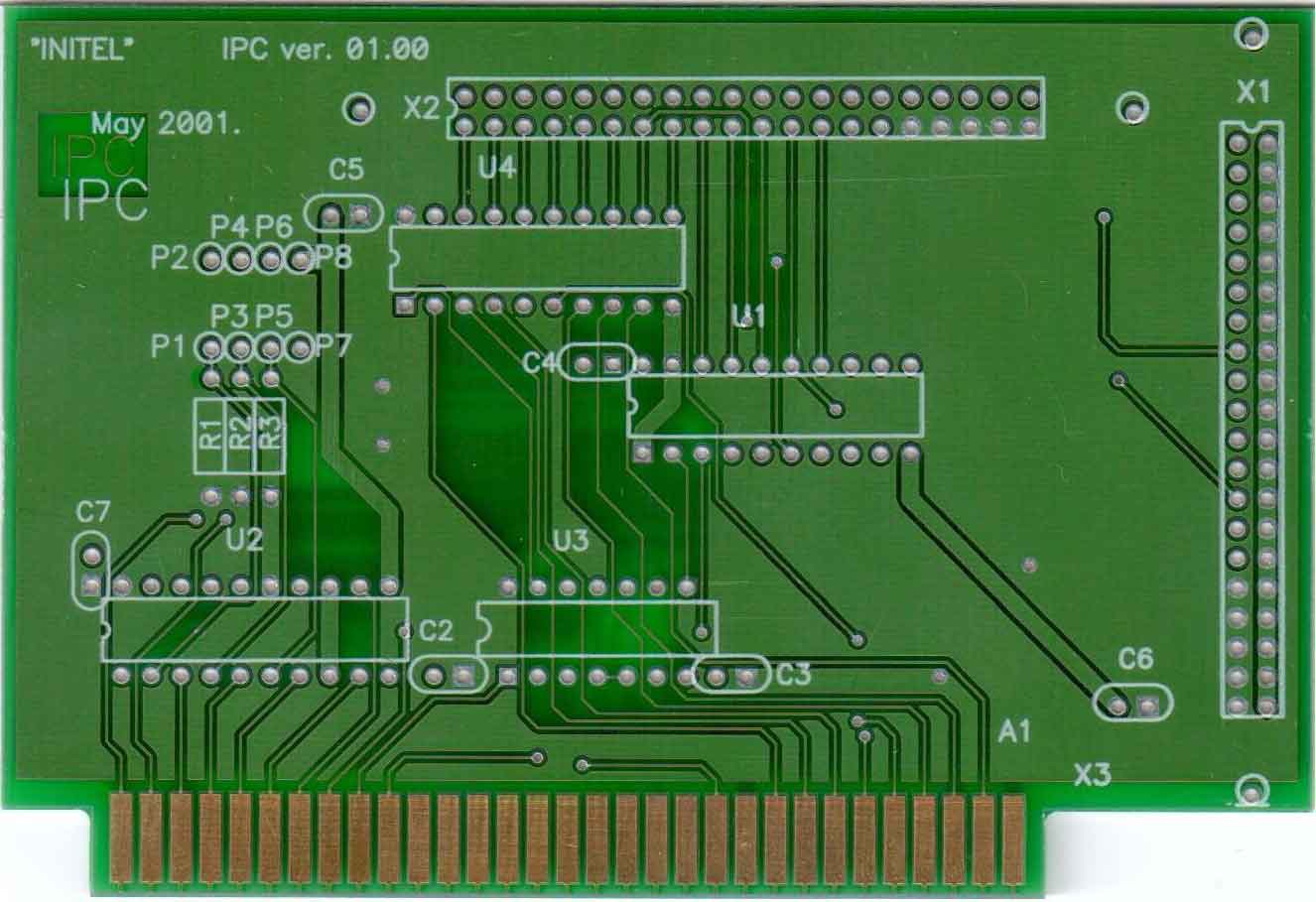

    Šema ISA IPC, PC paralelni interfejs kartice:


    LED Display 128x64 pixel


    Download Software:
  • REKLAMNI PANEL rezolucije 128x64 tacaka V1.00 - program pisan u BASIC QB45, DOS
  • REKLAMNI PANEL rezolucije 128x64 tacaka V1.11 - program pisan u BASIC QB45, DOS
  • Pretvaranje text file u font *.FNT - program pisan u BASIC QB45, DOS
  • Pretvaranje text file u sliku *.SCR - program pisan u BASIC QB45, DOS
  • Pretvaranje skenirane slike *.tif u sliku *.SCR V3 - program pisan u BASIC QB45, DOS
  • Pretvaranje skenirane slike *.tif u sliku *.SCR V4 - program pisan u BASIC QB45, DOS

  • CHR8_16.TXT - text file, YUSCII set karaktera 8x16
  • CHR8_8.TXT - text file, YUSCII set karaktera 8x8
  • CIR8_8.TXT - text file, YUSCII set karaktera 8x8

  • REK_PAN.INI - demo ini file za Reklamni Panel RP-100
  • Spisak komandi za REK_PAN.INI file:
    FONT1=file_name.FNT       - Font 1 karakteri velicine 8X8
    FONT2=file_name.FNT       - Font 2 karakteri velicine 8X16
    TEXT(n,m)=file_name.TXT   - Prikazi text file, n = FONT, m = vreme prikaza u ms
    SCREEN(m)=file_name.SCR   - Prikazi sliku file, m = vreme prikaza u ms

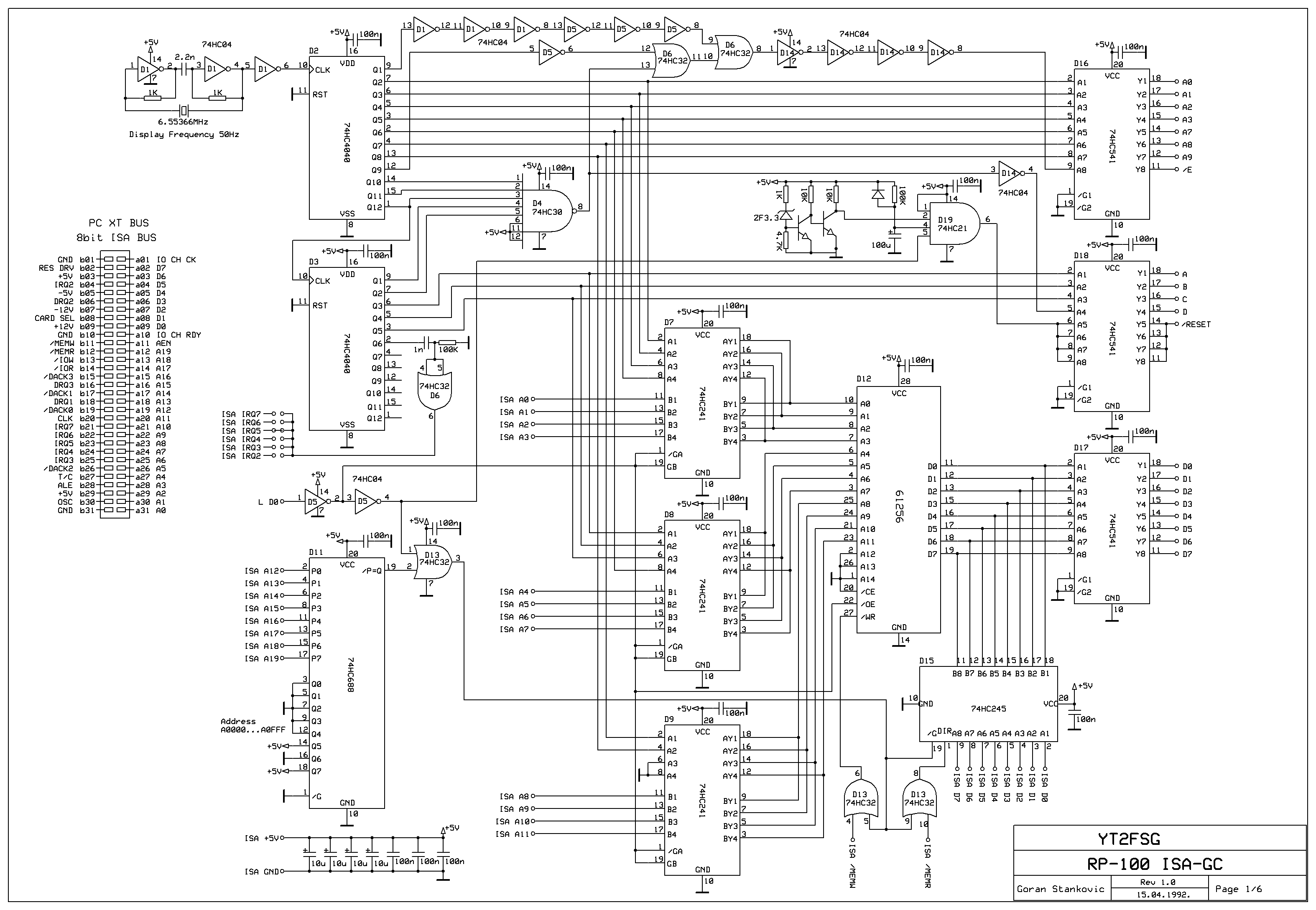

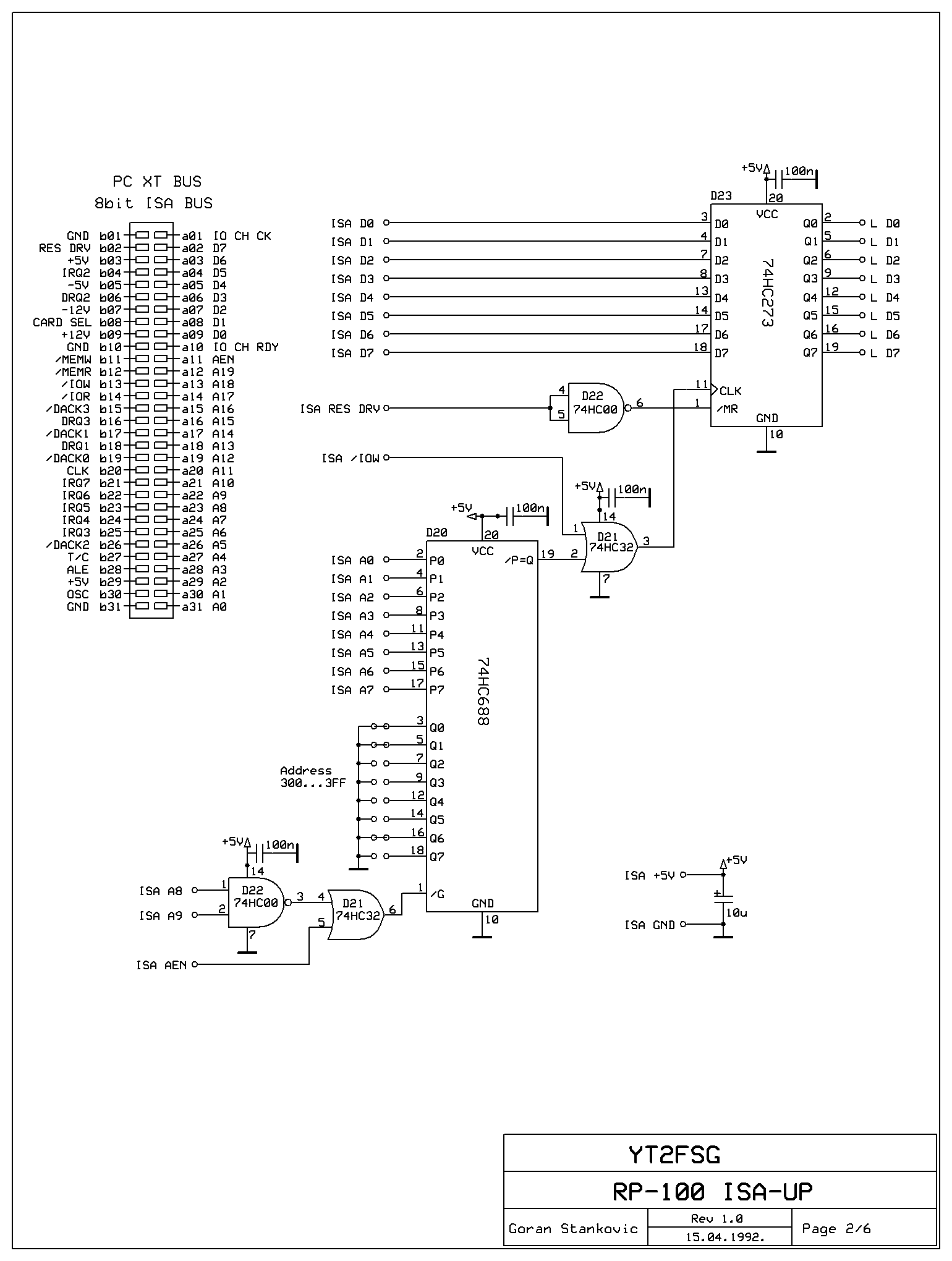

    Šema ISA grafičke kartice za RP-100:

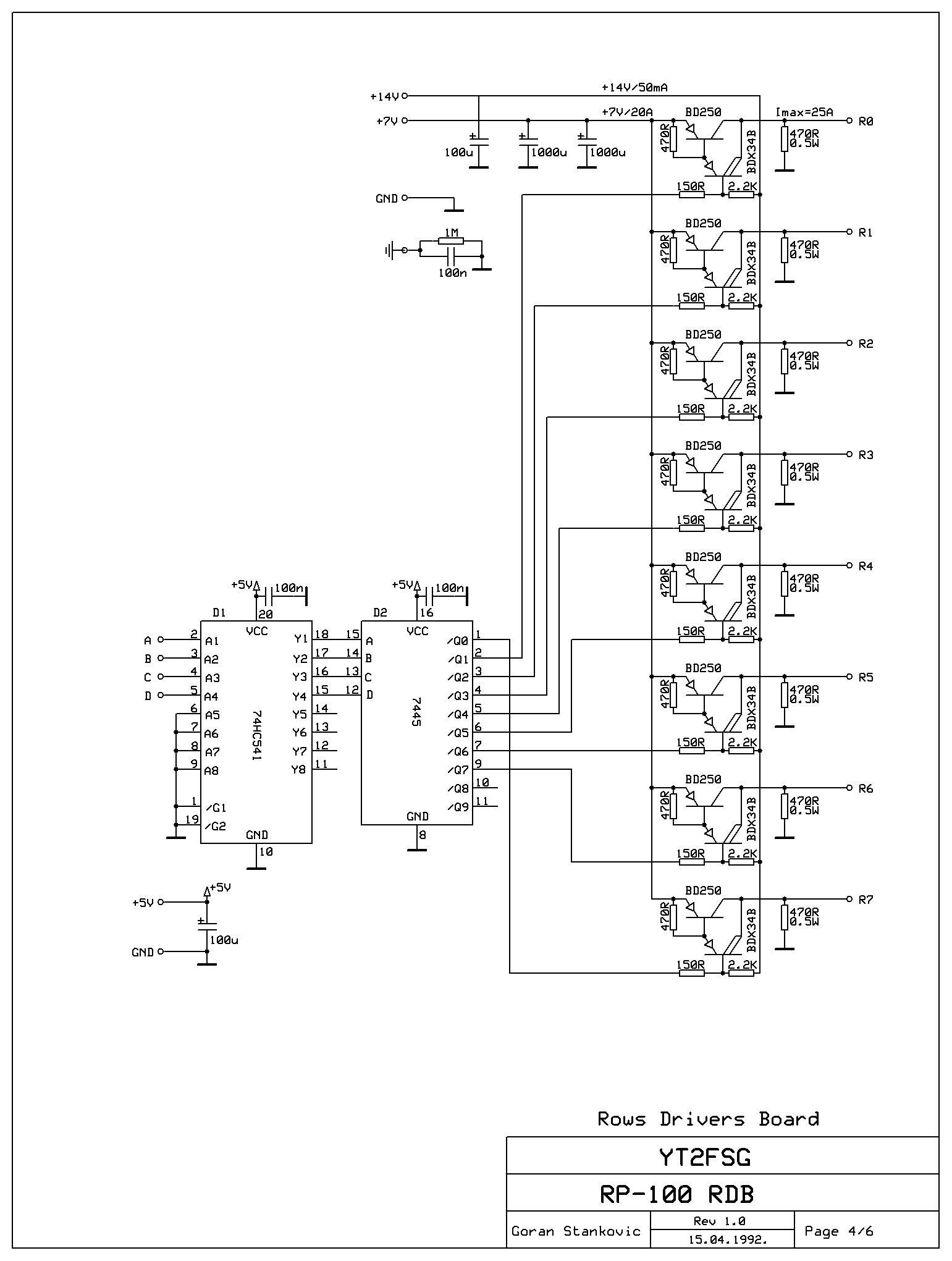

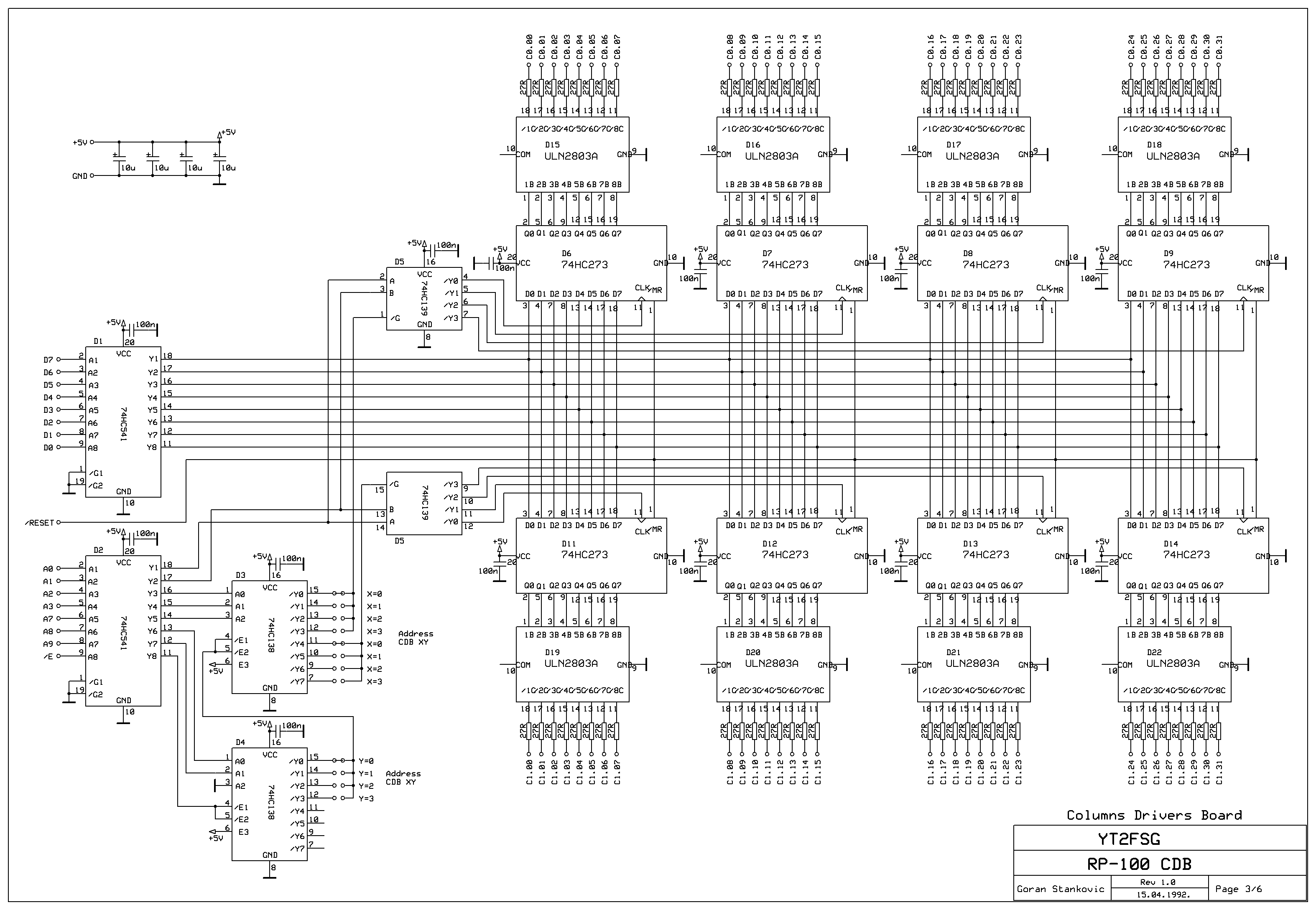

    Šema PCB ploče drajveri kolona za RP-100:

    Šema ISA kartice univerzalni port, šema PCB ploče drajveri redova za RP-100:

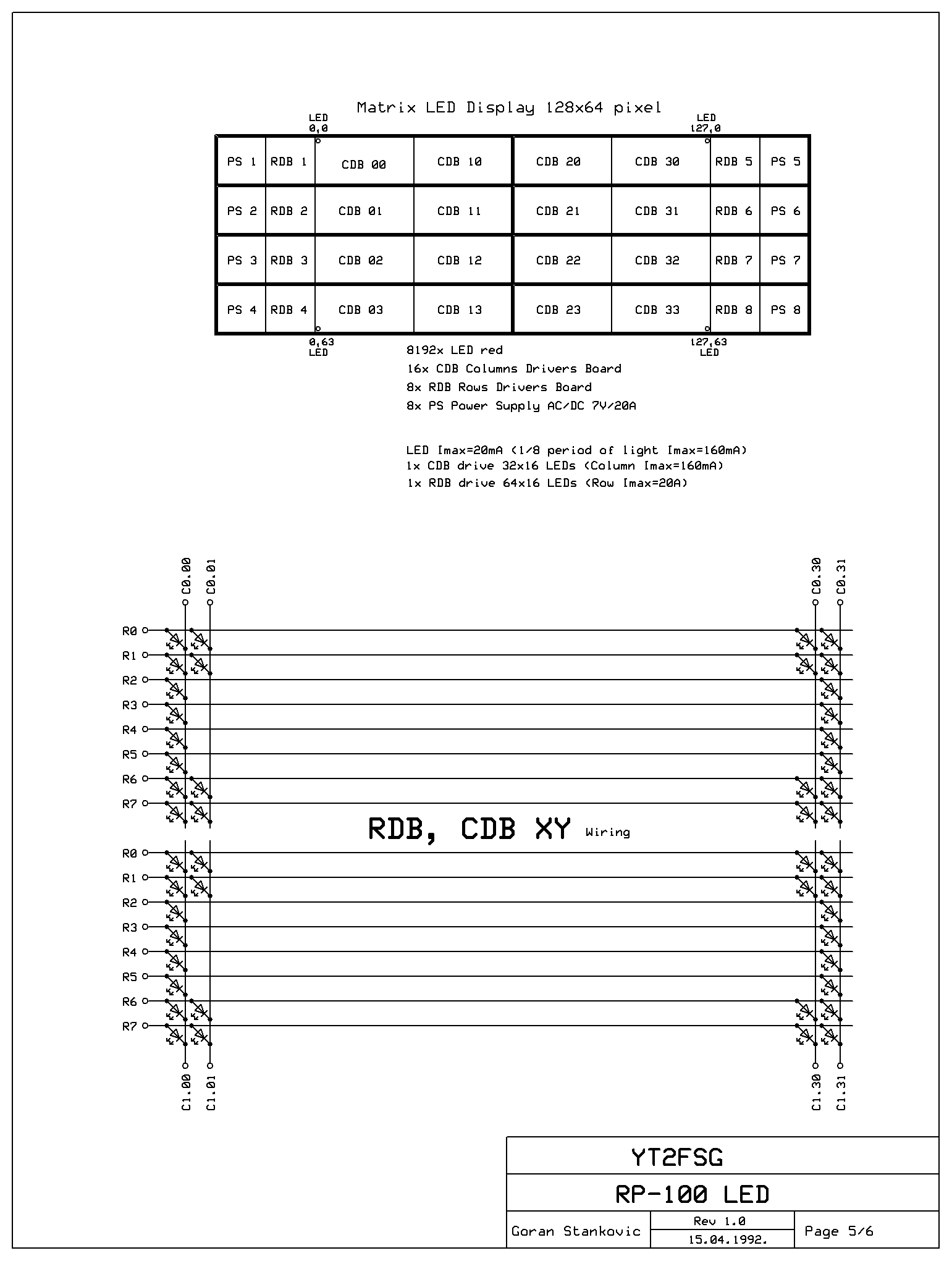

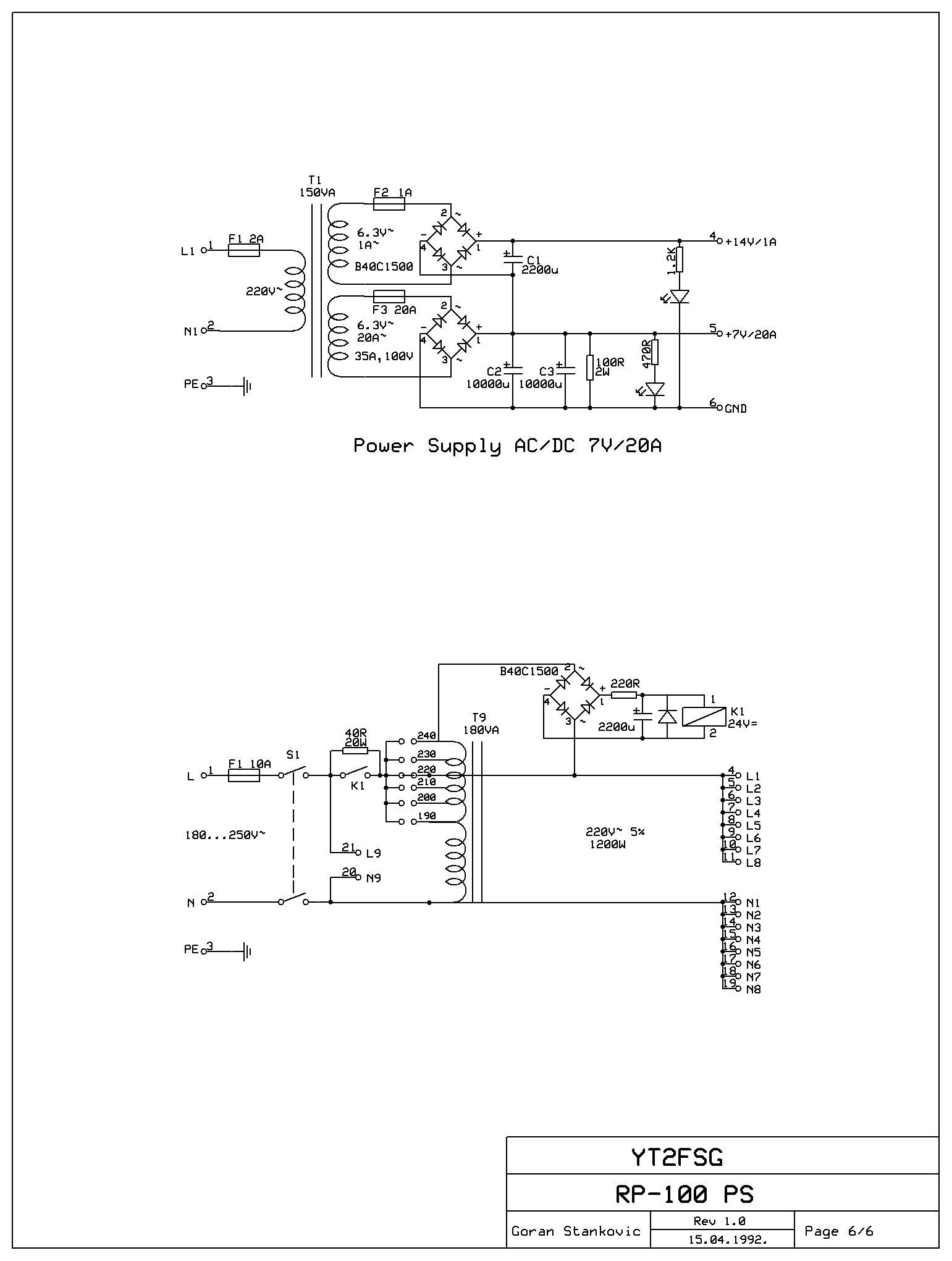

    Šema povezivenje PCB ploča drajvera kolona i redova, šema napojne jedinice AC/DC za RP-100:

    Izgled LED displeja RP-100:

    Ukupna maksimalna struja kada su svetle sve LED diode je Imax=160A, to je Pmax=1100W. Napajanje LED dioda uradjeno je sa 8 klasičnih AC/DC nestabilisanih ispravljača 7V/20A. Kod gradske mreže frekvence 50Hz potrebno je sinhronizovati frekvencu displeja, za LED matricu 128x64 koristi se kvarc kristal 6.55366MHz.
    Koristi se ukupno 16x CDB ploča drajveri kolona, 8x RDB ploča drajveri redova i 8x PS napojnih jedinica. Potrebno je koristi soft-start za napojne jedinice. Gruba regulacija napona izvedena je pomoću autotransormatora.


    ISA Multimedia Board


    Uz knjigu "Multimedia fur Video und PC" izdavač Markt&Technik iz 1992. godine dobije se prazna PCB ploča i demo software. U knjizi je detaljno opisana izrada multimedijalne kartice za video i PC računar.

    Download Software:
  • Multimedija za video i PC - program za dijagnostiku pisan u BASIC QB45, DOS

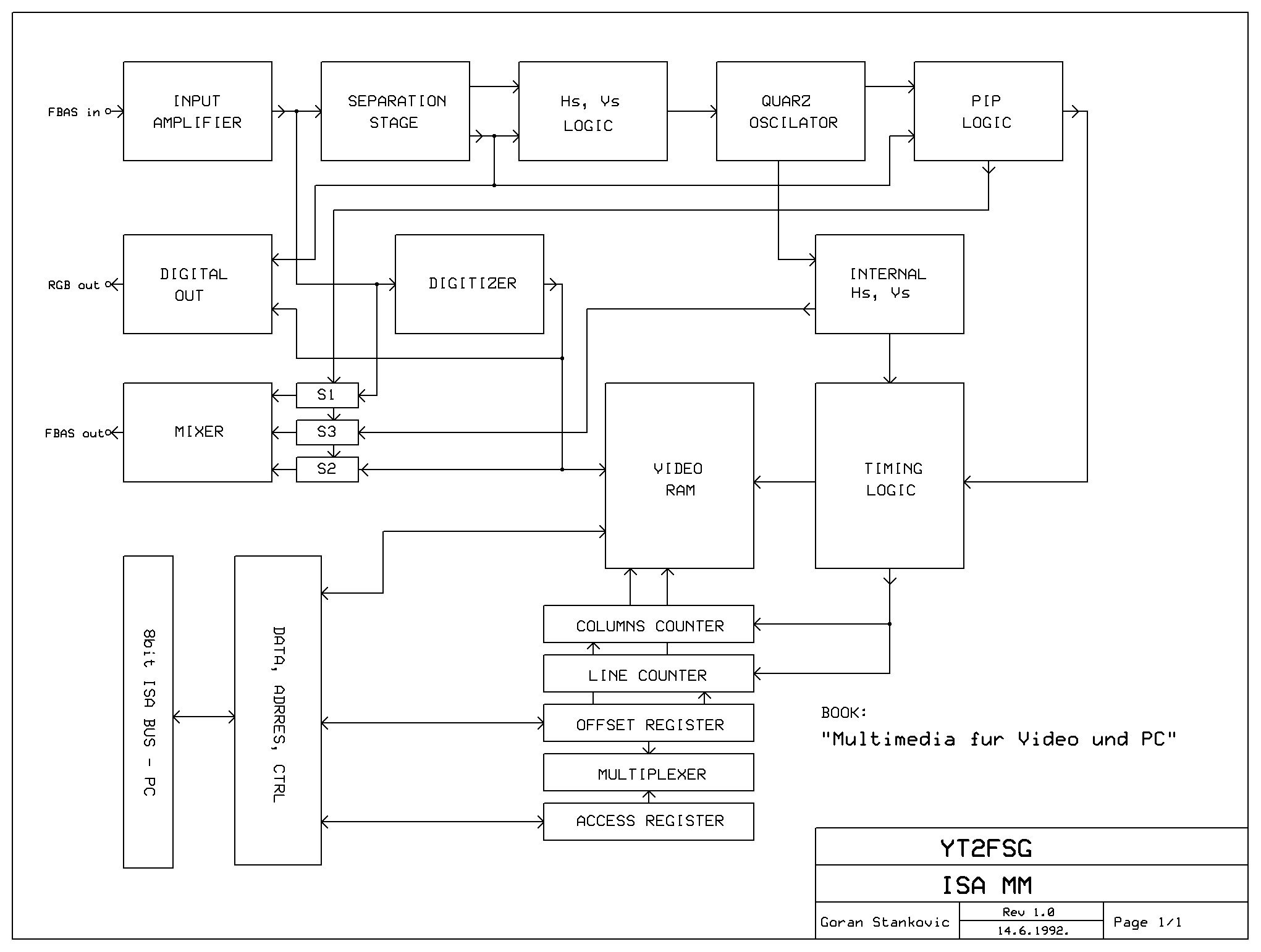

  • Blok šema ISA multimedijalne kartice:


    CNC Kordinatna bušilica

    "isel" CNC Kordinatna bušilica

    Dimenzije radnog stola:
    X=280mm  => 11200 koraka
    Y=415mm  => 16600 koraka
    Z=70mm  => 7000 koraka

    Rezolucija:
    X= 0.025mm
    Y= 0.025mm
    Z= 0.01mm

    Max brzina (10000 koraka/s)
    X= 250mm/s
    Y= 250mm/s
    Z= 100mm/s

    Step motor 1.8°/koraku, 200 koraka pun krug



    Download Software:
  • CNC Kordinatna bišilica "ISEL" - program pisan u BASIC QB45, DOS
  • Spisak komandi:
    () = komentar
    F n = brzina po XYZ
    G n = komanda za freziranje
    H n = max dizanje alata
    M n = opšta komanda
    T n = alat
    X n = X kordinata
    Y n = Y kordinata
    Z n = Z kordinata

    FILE file_name

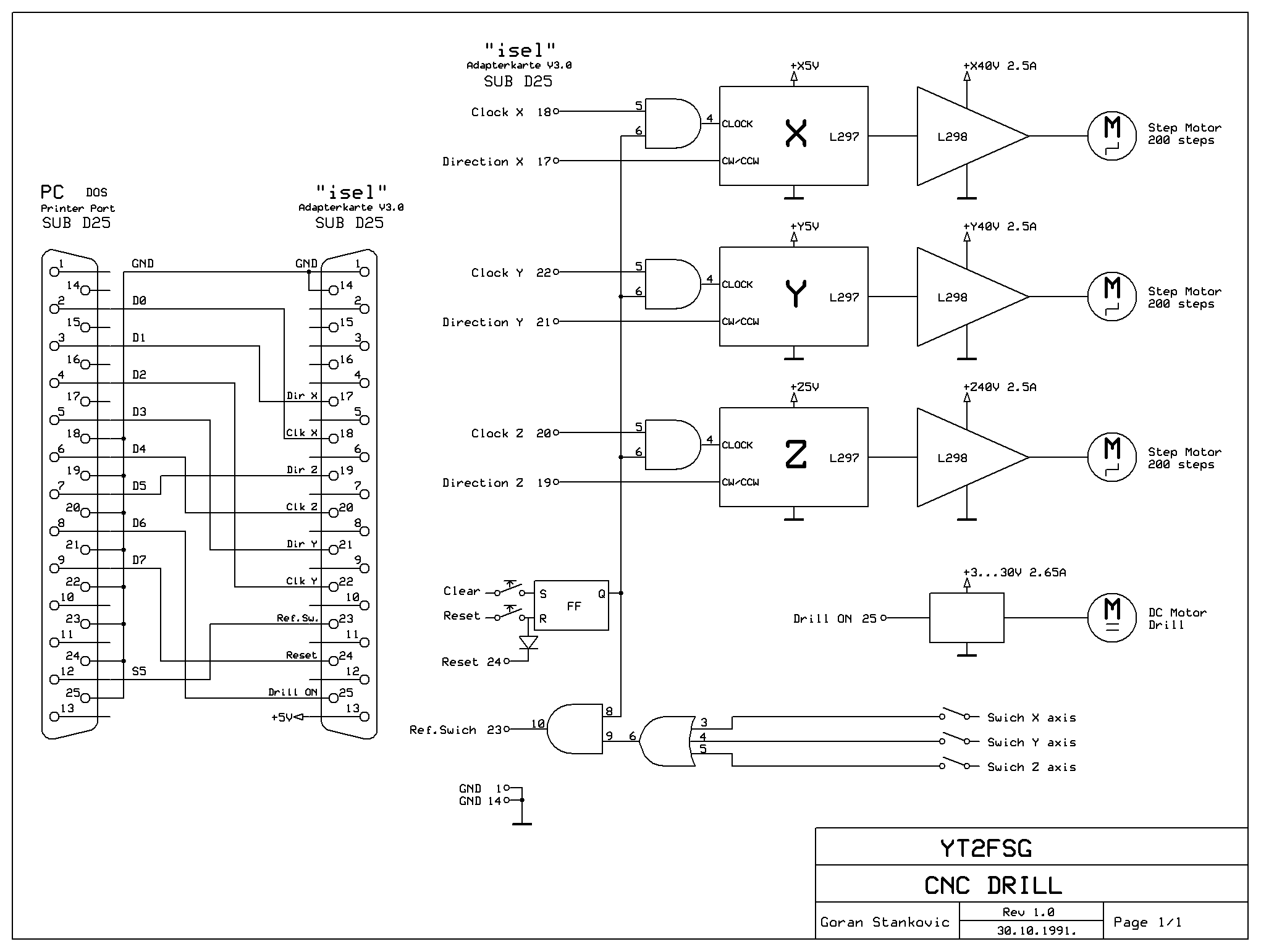

    Blok šema CNC Kordinatne bišilice "ISEL":

    Link:
  • www.isel.com/cnc-gantry-table-system-fb2
