Comutatorul este realizat in jurul unuia mecanic, rotativ, cu izolatie pe textolit, fabricat prin anii '50 pentru
statiile militare ale blocului ex-sovietic. Contactele par construite solid si sunt argintate. Schema a fost realizata intr-o carcasa metalica din tabla de otel de 1,2mm, pe care s-au montat mufe SO-239 cu flanse. Circuitul mai cuprinde becuri cu neon pe post de protectie la sarcini electrostatice. Schema asigura, la comutarea pe oricare din antene, pamantarea celorlalte. Un comutator cu 2x2 pozitii realizeaza punerea la pamant a antenei selectate si punerea intrarii TRx-ului pe sarcina artificiala, la terminarea lucrului la statie. Ansamblul poate sa asigure tranzitul a 200W RF la tensiuni de ordinul a un kV, pentru 3 antene HF pana in banda de 6m. Pierderile de insertie masurate cu un nanoVNA sunt de aproximativ 0.37dB la 14 MHz si de 0.45dB la 50MHz. Folosind formula de calcul data de Nota de aplicatie nr. ANV005 de la Valvo Bauelemente GmbH., rezulta o pierdere de putere de cca. 8,2W din 100W la 14MHz si de 5.1W din 50W la 50MHz. Puterile de calcul sunt cele maxime ale transceiverului meu de unde scurte. Am folosit formulele din nota de aplicatie citata deoarece principiul expus este similar cu cel folosit in SAA-2, vna-ul pe care l-am avut la dispozitie. Pe comutator, la momentul fotografiei, erau legate antena OCFD pentru 80-40-30-20 metri si antena GP pentru 10 metri. Urmeaza sa mai conectez antena evantai pentru 17-15-12 metri. |

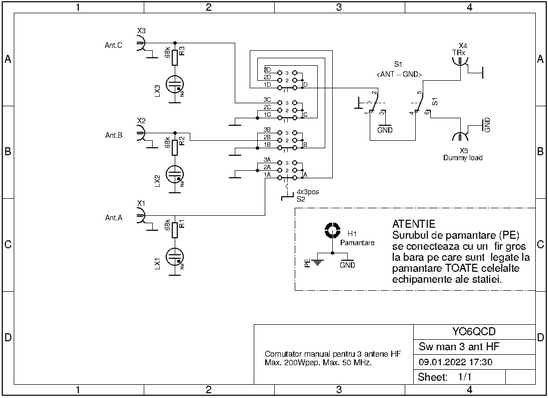

 Schema electrica a comutatorului manual  Realizarea practica - prin cablare in aer cu fir solid izolat de 2.5mmp. |
