SSM2166

Procesor de voce cu SSM2166 pentru transceiver

Acest procesor de voce are la baza circuitul integrat specializat de la Analog Device tip SSM2166. Cu acest integrat se pot face o serie de ajustari ale semnalului de la microfon:
- COMRESSION - Nivelul de compresie al semnalului util
- NOISE GATE - ajustarea pragului de zgomot peste care trece semnalul
- GAIN - Nivelul de amplificare
- DECAY - Modificare panta la capacitorul de la circuitul detector
- ROTATE - Nivelul de la care se produce limitarea semnalului
Ideea de a construi acest compresor de voce am preluat-o de la radioamatorul YO2LGX - Delfi de pe site-ul acestuia: YO2LGX blog

Fata de schema lui Delfi am adaugat si un repetor pe emiter la iesire pentru a adapta intrarea de joasa impedanta a transceiverului la iesirea procesorului, dupa o idee preluata de pe un site rusesc. (a se vedea schema).

Cablaj procesor cu SSM2166.pdf
Silk-screen procesor
Schema procesor cu SSM2166.pdf

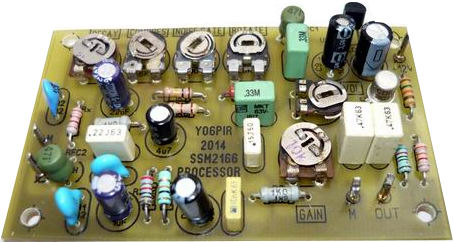

Cablajul imprimat contine pe verso circuitul SSM2166 care este in varianta smd. Restul pieselor sunt pe fata. O atentie deosebita trebuie acordata microfonului utilizat care trebuie sa fie de calitate foarte buna pentru a putea pune in evidenta toate performantele acestui circuit procesor

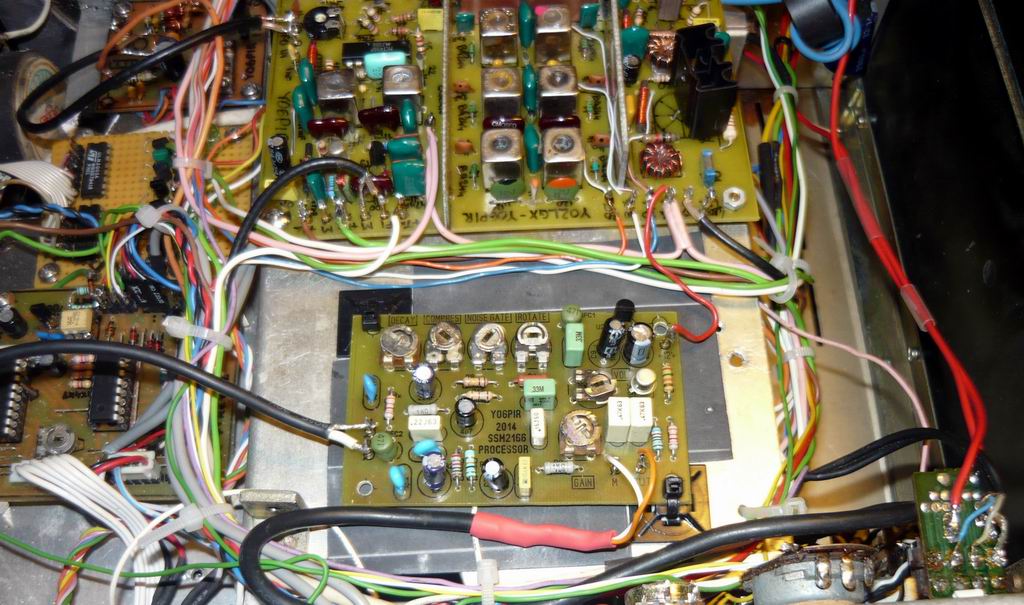

Procesorul l-am incorporat in carcasa transceiverului propriu:
