Statie Meteo Portabila

Statie portabila de analiza a parametrilor meteo

14.04.2020

Aceasta statie meteo este printre primele mele proiecte cu Arduino. Am abordat un proiect de citire a senzorilor de parametrii meteo ca temperatura, presiunea si umiditatea aerului. Acesti parametrii sunt cititi cu ajutorul unor senzori Arduino de tip DHT-11 pentru umiditate si temperatura si un senzor BP180 pentru presiunea atmosferica si altitudine. Afisarea se face pe un afisaj Nokia 5110. Sa vedem schema de principiu:

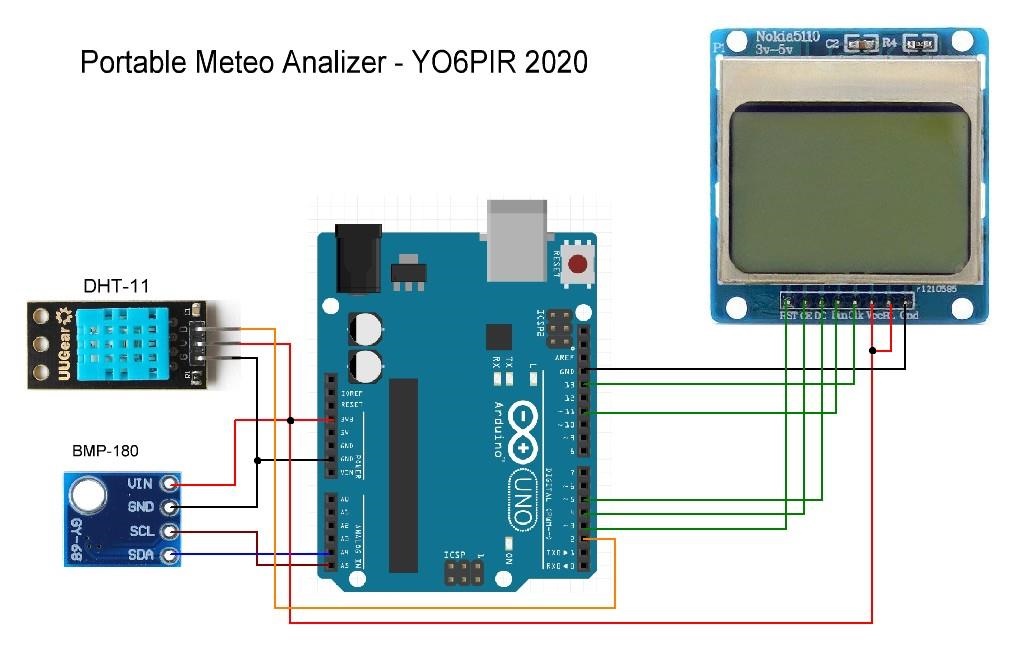

Fig.1: Schema electrica

Parametrii afisati sunt vizibili pe intreg afisajul astfel:

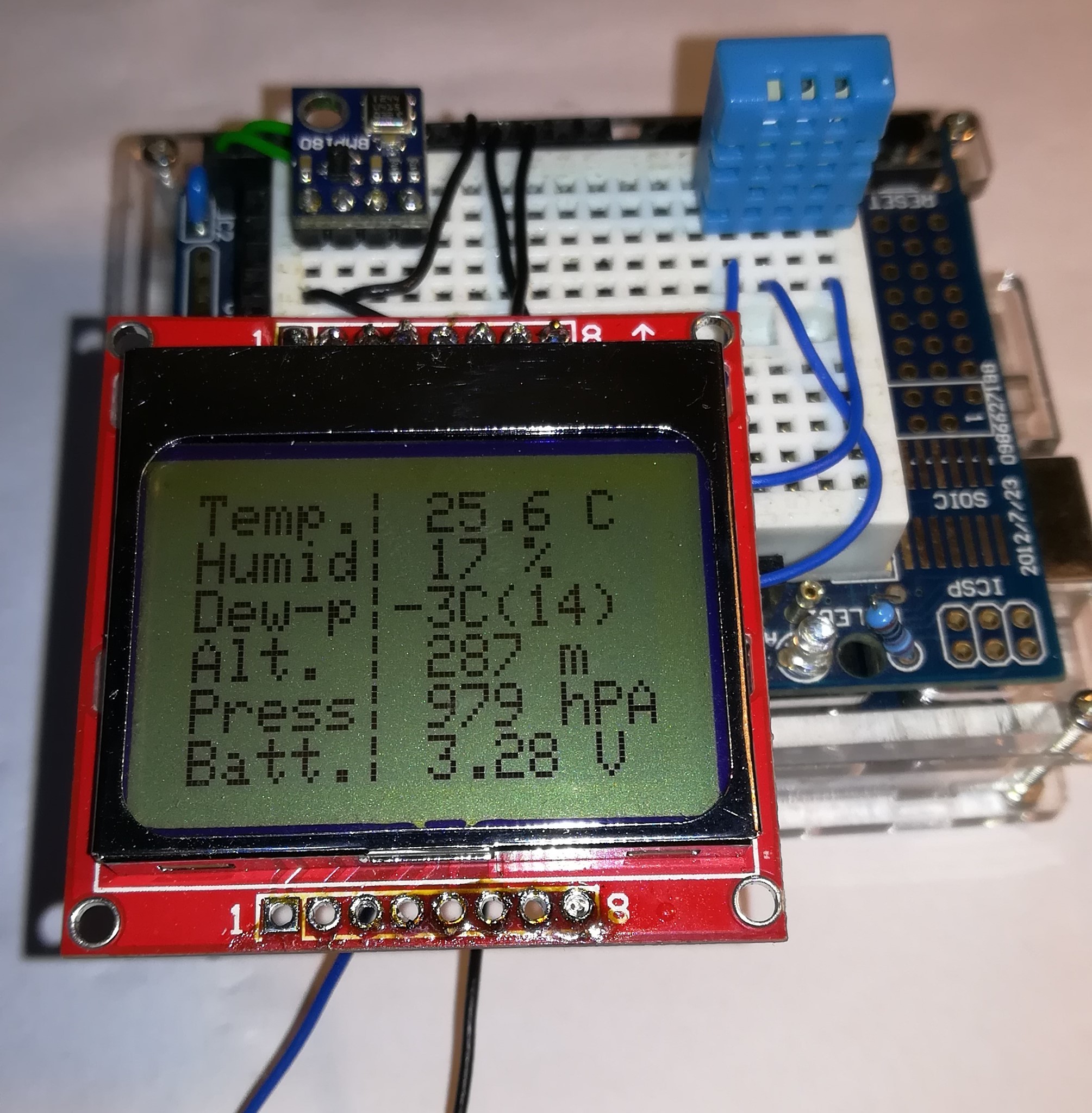

Fig.2: Parametrii Meteo afisati

Tot pe afisaj se poate citi tensiunea de alimentare care in acest caz se face de la doua baterii AA de 1,5V, pentru a fi un aparat portabil
