DATA LOGGER

Scaner de temperatura si umiditate cu log īn memorie si afisare grafica īn functie de timp

10.10.2021

Acest aparat este inspirat din proiectul de pe site-ul: NOKIA 5110 LCD BASED ARDUINO DATALOGGER WITH MENU

Fig.1: Vedere de ansamblu

Caracteristicile principale ale acestui aparat sunt::

  • Afiseaza data (an, luna, zi, zilele saptamānii, ora (ora, minut secunda) in timp real, pilotat cu un circuit de ceas DS1307
  • Afiseaza temperatura si umiditatea citite cu un dispozitiv DHT-11
  • Inregistreaza toate datele citite intr-o memorie interna de 32Kb. Limita maxima a logurilor memorate este de 819 diviziuni.
  • Afiseaza graficul de temperatura in unitatea de timp si graficul de umiditate in unitatea de timp citite din memoria interna
  • Inregistreaza si afiseaza valorile MINIME si MAXIME ale temperaturii si umiditatii in intervalul de timp supravegheat
  • Datele memorate se pot descarca pe interfata seriala pentru a fi analizate pe PC
  • Back-up cu baterie interna de ceas pentru data si ora
  • Afiseaza pe un display monocolor de Nokia5110 si este pilotat de un modul Arduino Pro Mini
  • Alimentarea se face de la o baterie cu Li-Ion de 3,7V cu autonomie foarte mare deoarece consumul in stand-by este de numai 3mA

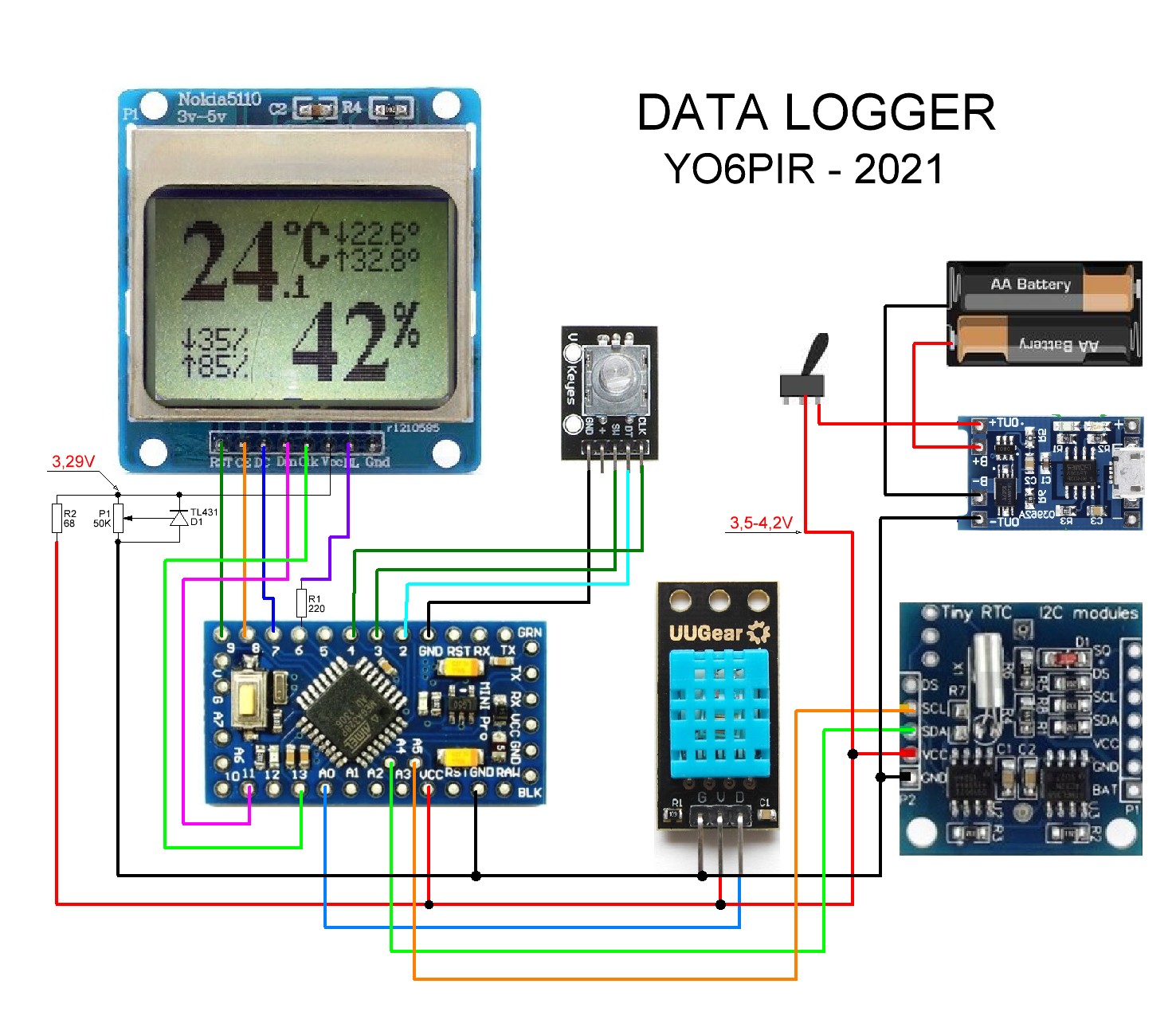

  • Fig.2: Schema de principiu

    Constructia aparatului

    Intreg aparatul l-am incasetat intr-o caseta de la firma "Takachi". Comanda aparatului se face de la un encoder amplasat frontal. Deasemenea bateria se incarca de la o sursa de telefon mobil de 5V-1A printr-o mufa mini-USB

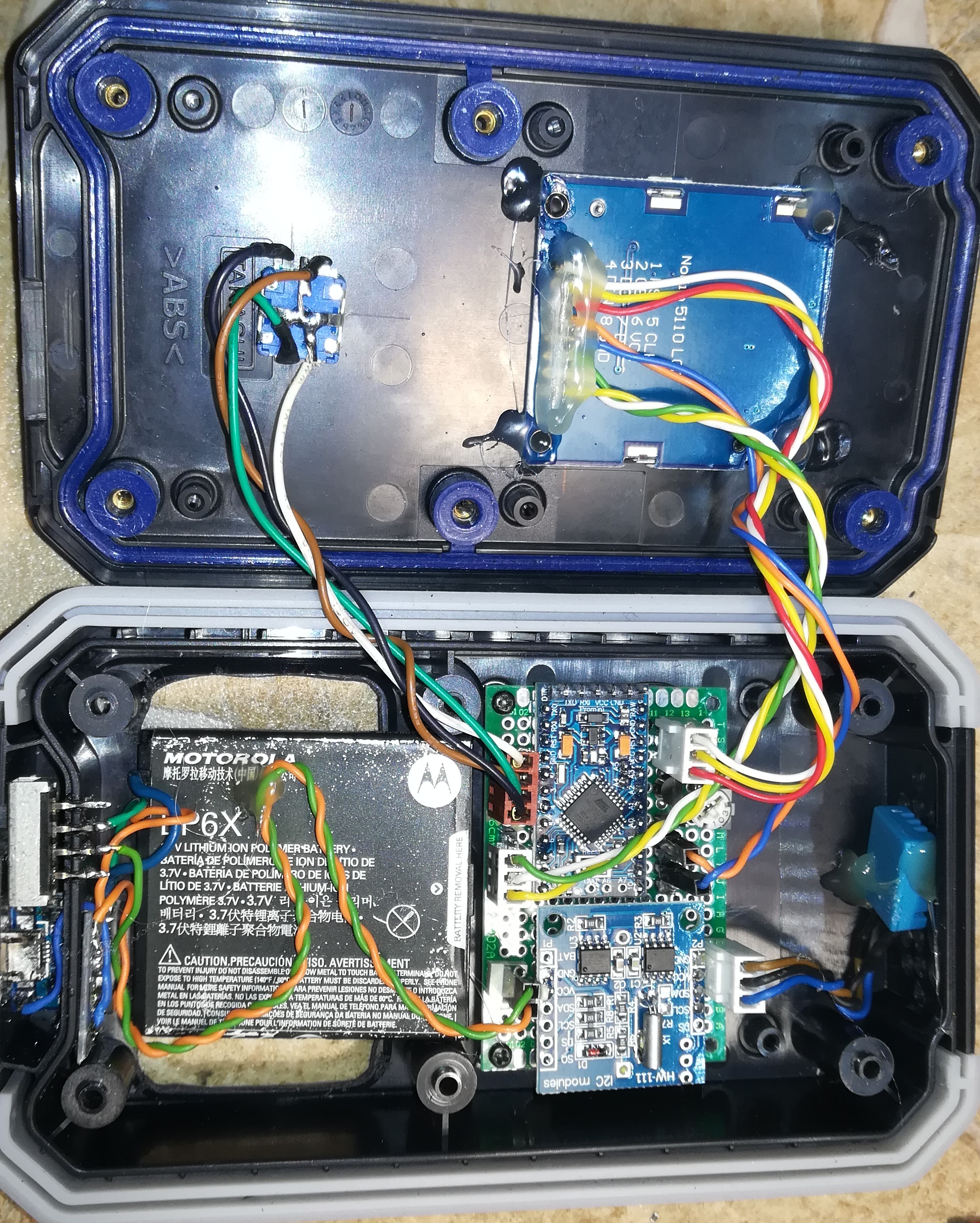

    Fig.3: Data Logger vedere interior

    Modulele principale sunt fixate pe o placuta perforata iar conexiunile sunt facute cu fire simple.

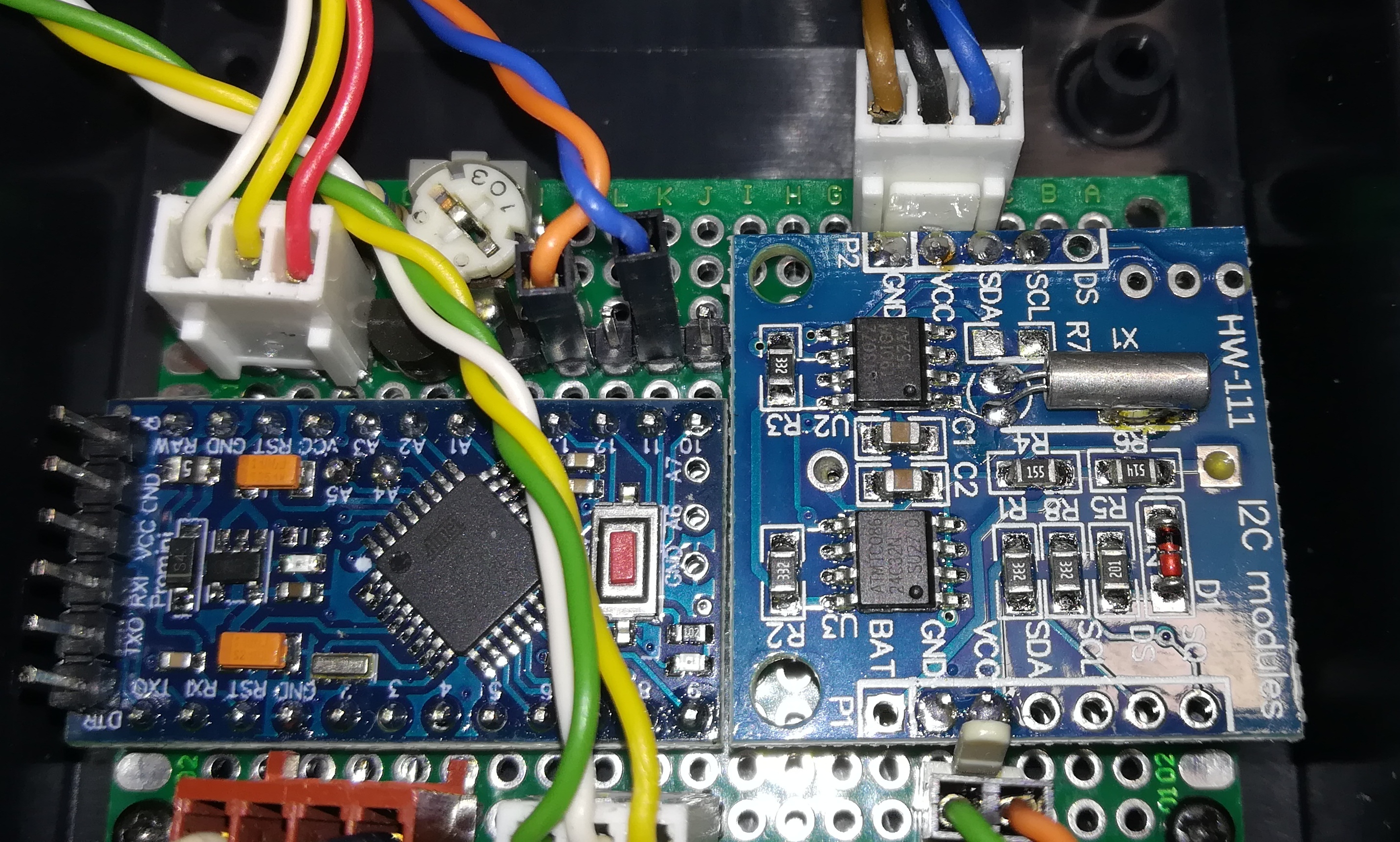

    Fig.4: Data Logger module de baza

    Pentru a proteja bateria de o descarcare peste limita de siguranta si pentru a preveni supra-incarcarea, am montat o placuta suplimentara de protectie BMS pentru baterii Li-Ion.

    Fig.5: BMS protectie baterie
