16.06.2024
Toata lumea cunoaste testerul universal de componente cunoscut sub numele de Tranzistor Tester aparut de-a lungul timpului in nenumarate variante.

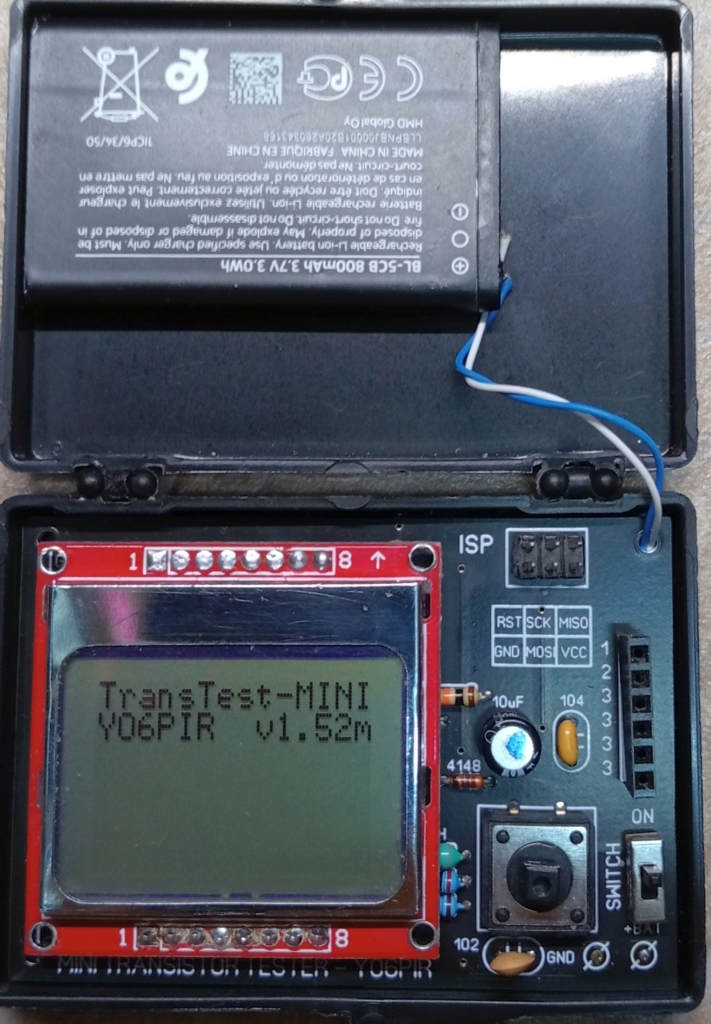

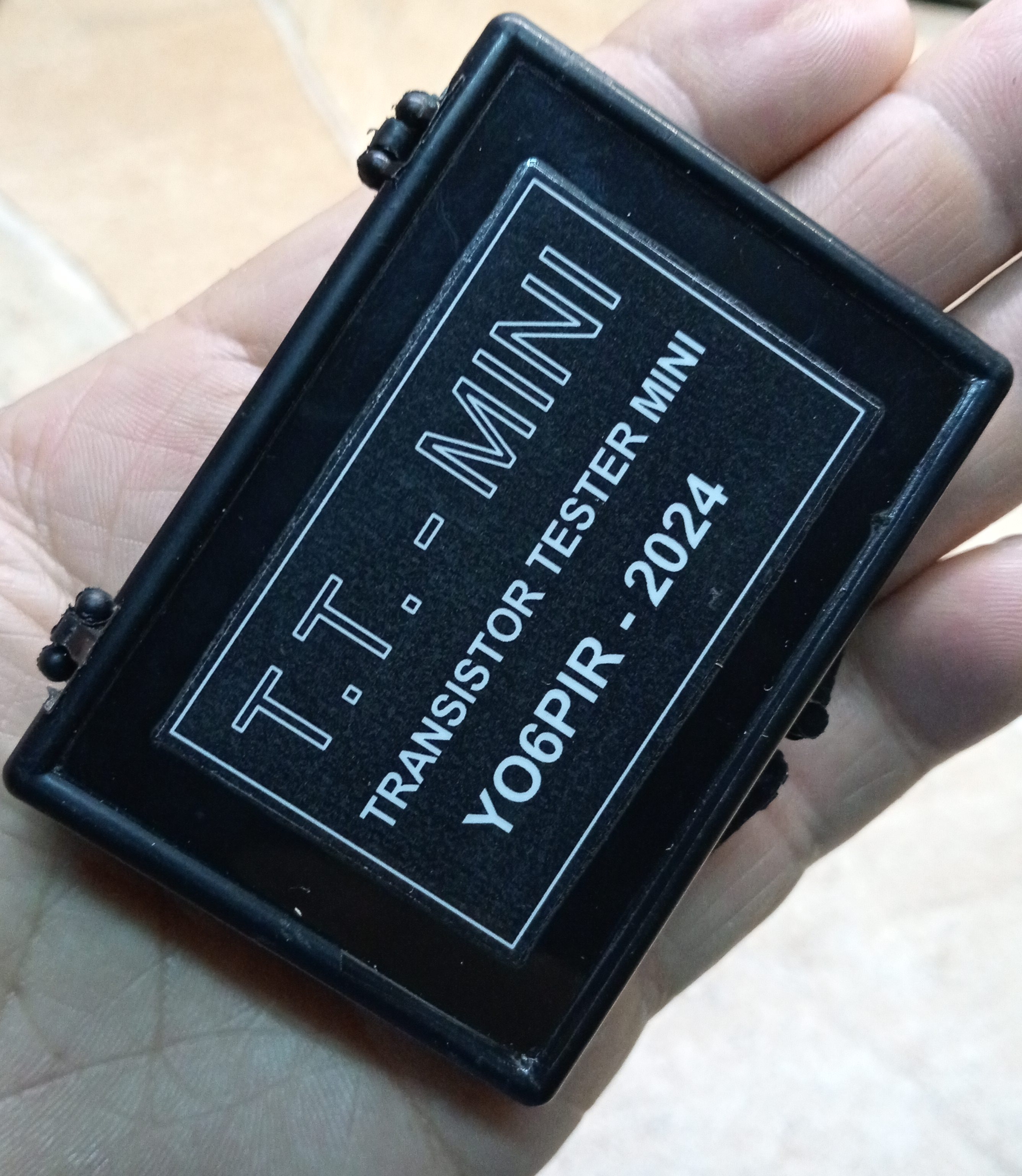

Eu detin din 2009 varianta initiala cu afisaj alfa-numeric 2x16 caractere iar acum am construit si o varianta minimalista, de buzunar, ultra-portabila, alimentata de la o baterie plata de telefon mobil, pe care eu l-am denumit MINI-TT sau Tranzistor-Tester-Tabachera. De ce? Pentru ca este exact asa de mare cat o tabachera. Am pornit de la ideea acestui mic aparat de la un afisaj grafic de Nokia5110 pe care nu il mai foloseam, si de la o cutie interesanta, zic eu, asemanatoare cu o tabachera de tigari.
Fata de vechea varianta cu afisaj alfa-numeric, aceasta varianta este mai frumoasa d.p.d.v. al elementelor grafice afisate si al informatiilor vizibile pe intreg afisajul , in momentul testarii componentelor.

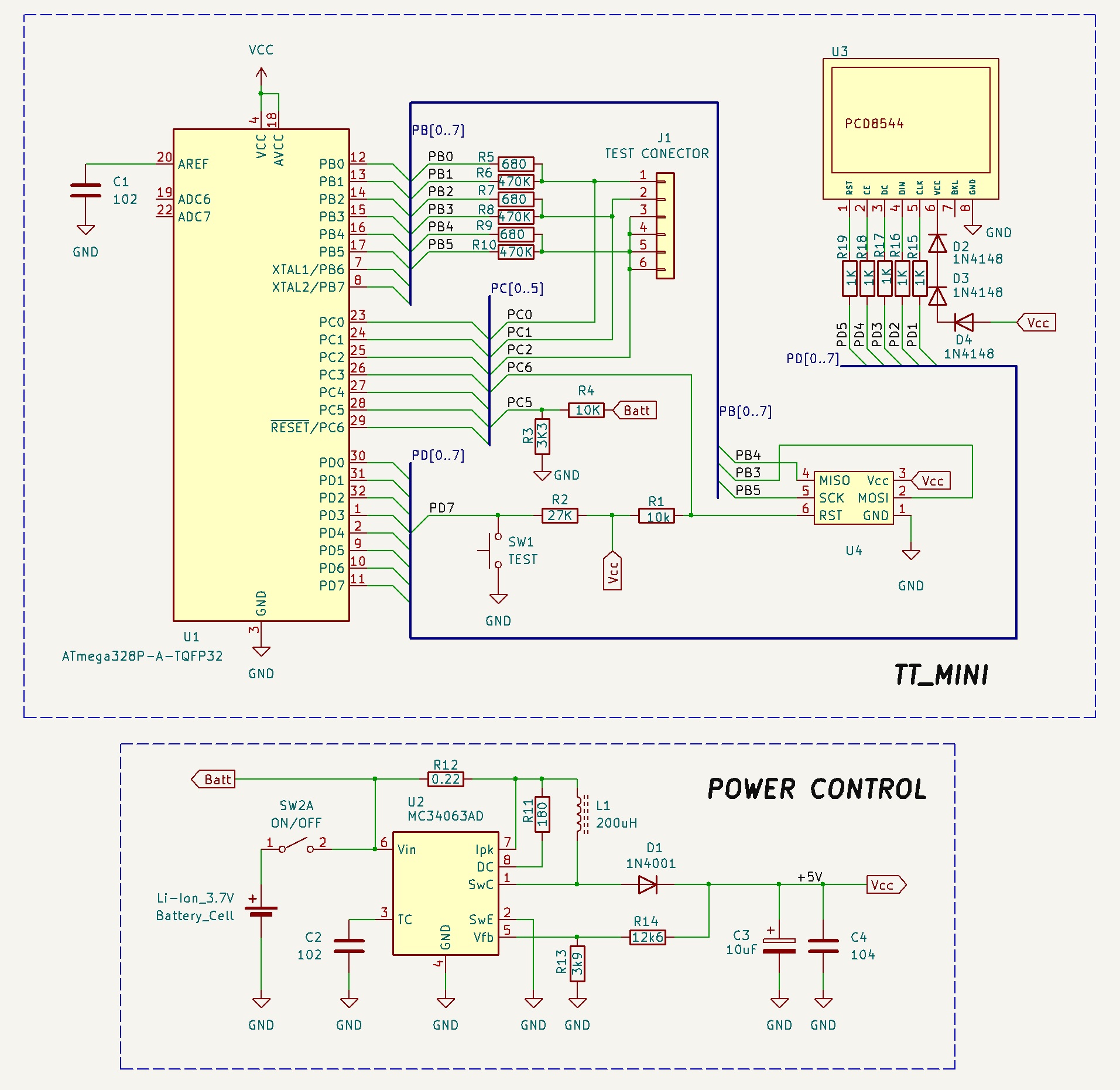

La baza acestui mic device este un procesor Atmega328, un display de Nokia5110 si cateva piese. Tot montajul este alimentat de la o baterie de telefon dezafectat, cu tensiunea de 3,7V. Dar pentru a putea alimenta dispozitivul am incorporat in schema de principiu si un mic invertor de tensiune care ridica nivelul acesteia la valoarea de 5V; acest invertor se bazeaza pe bine-cunoscutul MC34063 care se gaseste in toate alimentatoarele auto de telefon, model vechi.

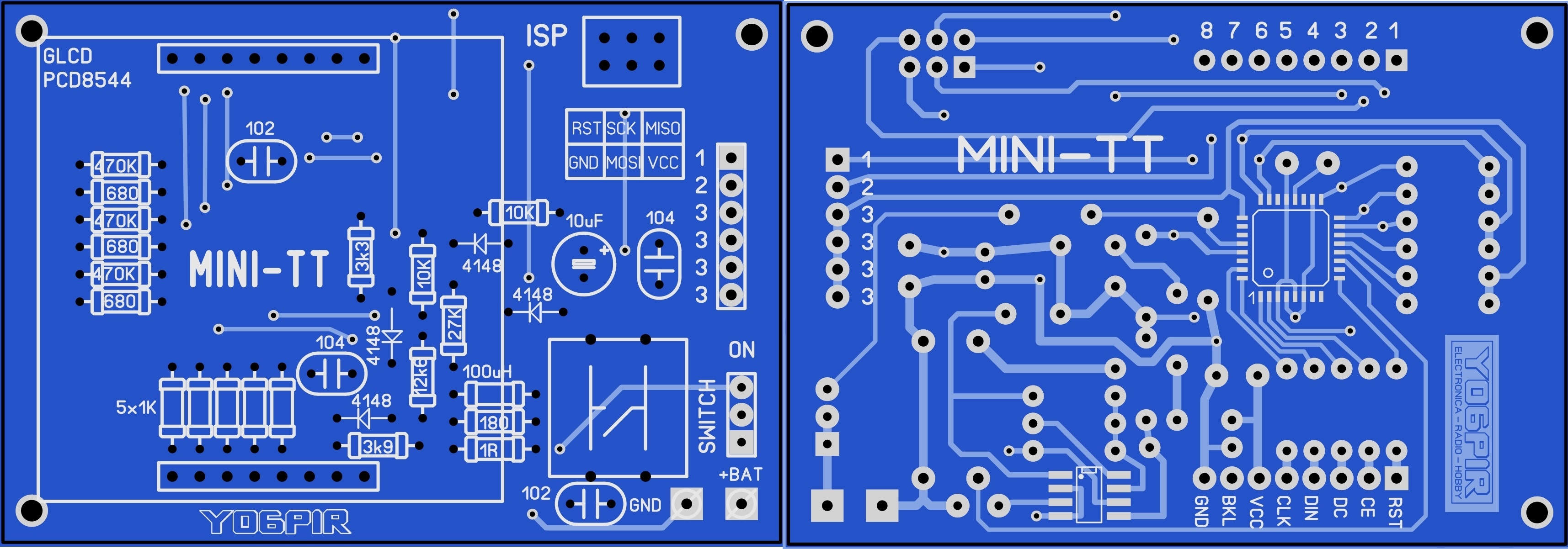

Cablajul imprimat l-am realizat in China la firma JLCPCB in conditii profesionale si calitate excelente. Proiectul acestuia l-am realizat dupa criterii personale si arata astfel:

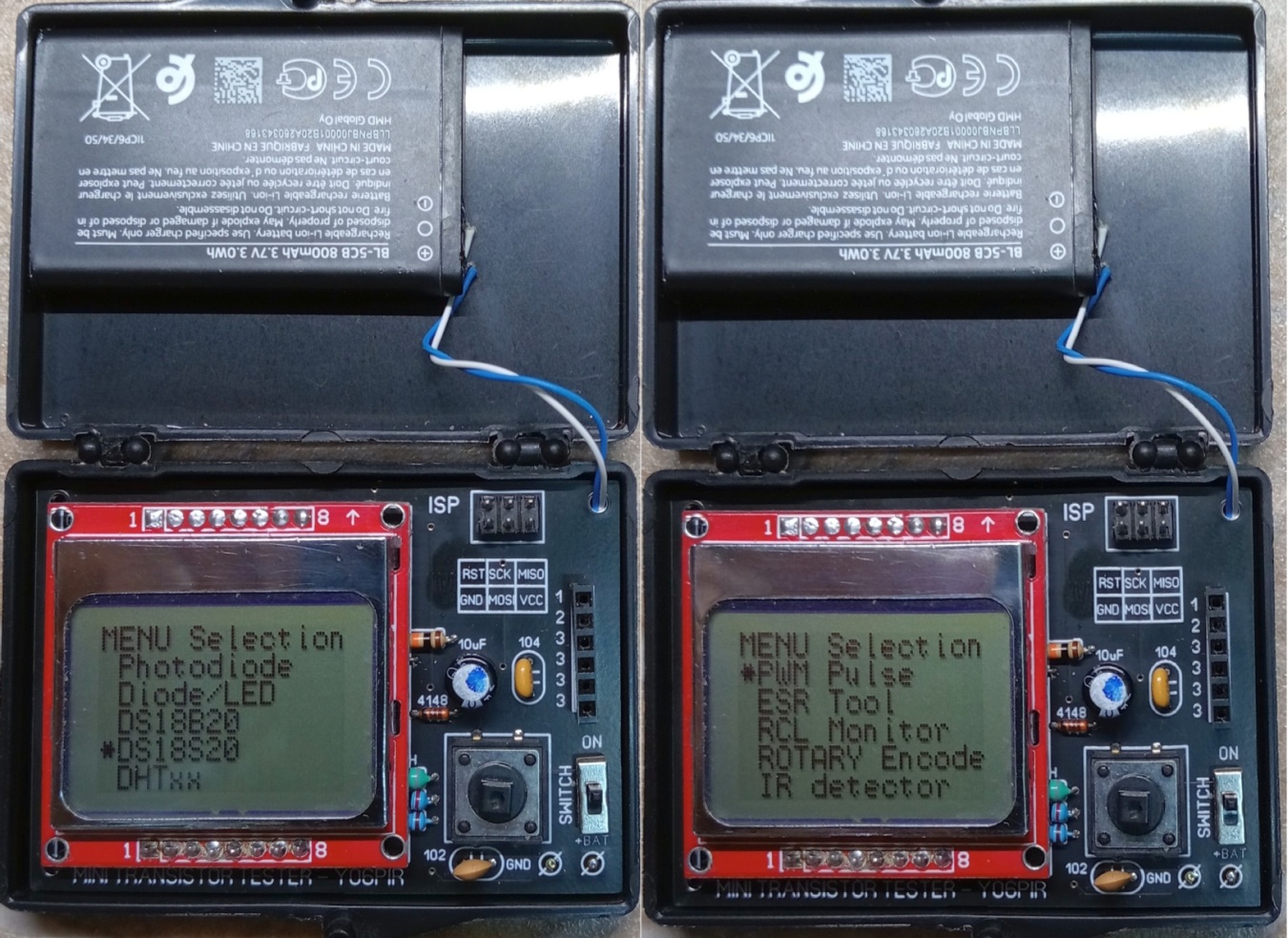

Meniurile de testare accesibile din buton sunt urmatoarele:
