EQUIPMENT FOR 1296 MHz BAND

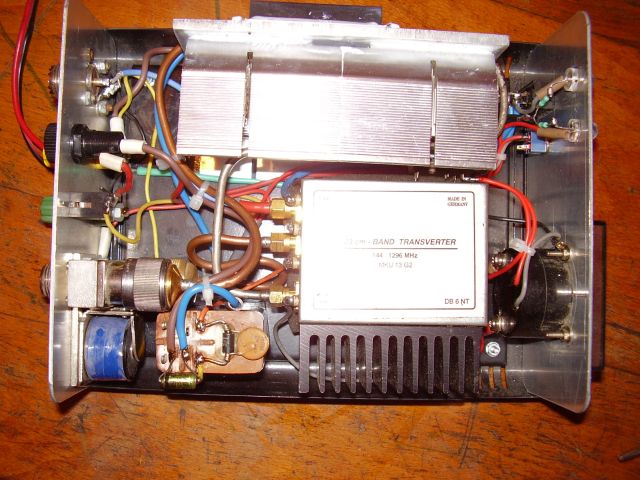

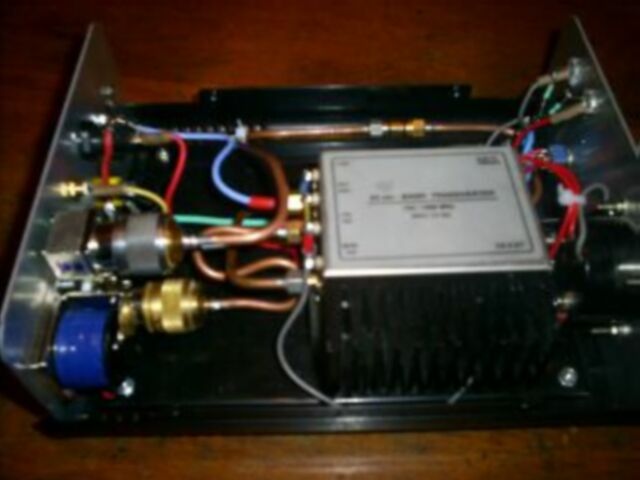

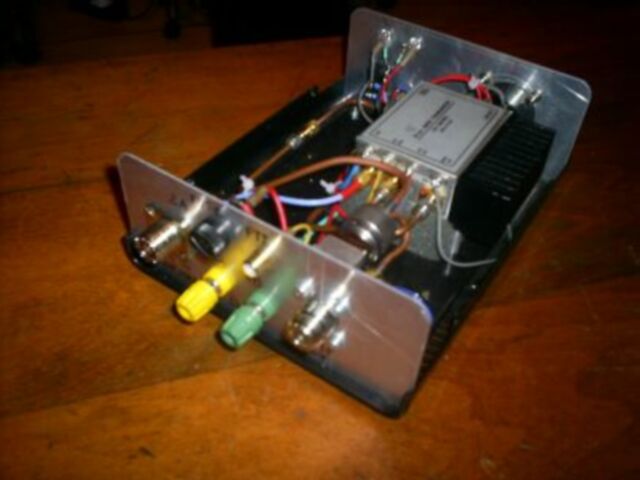

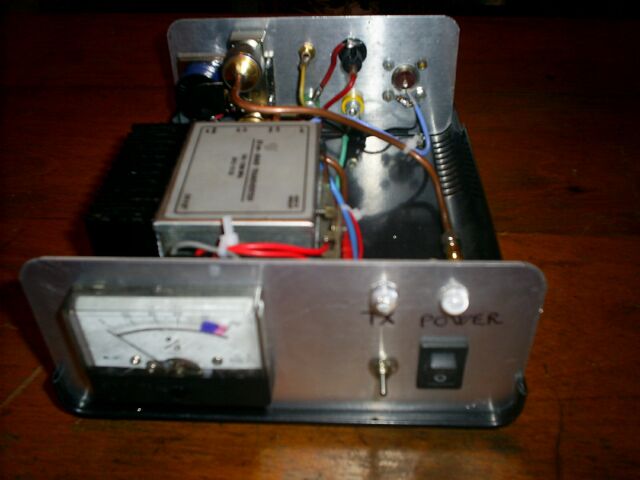

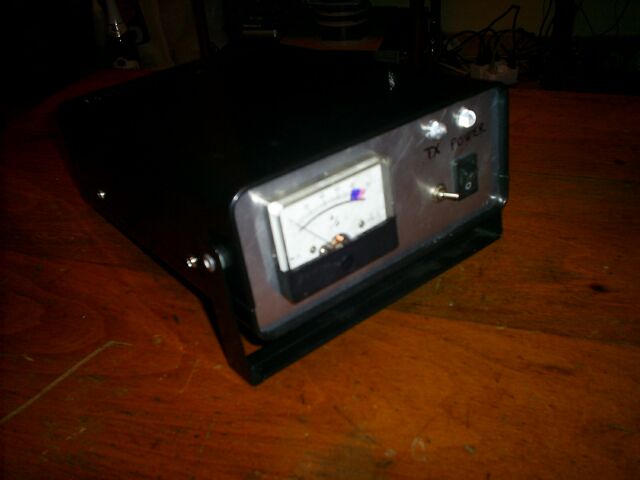

  home made 144/1296 MHz transverter - based on MKU13g2 - DB6NT's kit



  Again special tnx to DF5NK - Frank (SK) for transverter kit

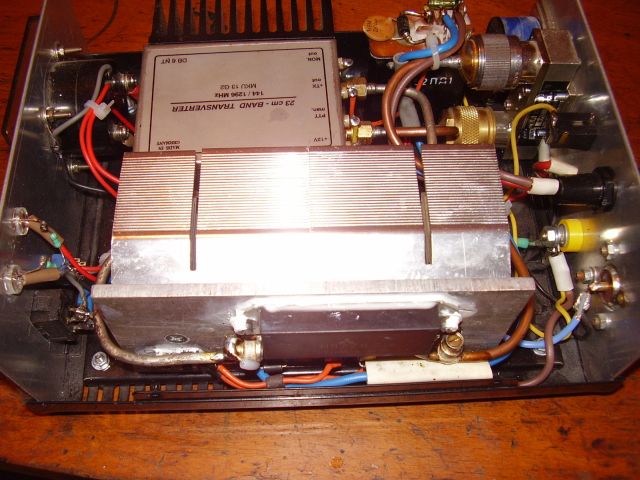

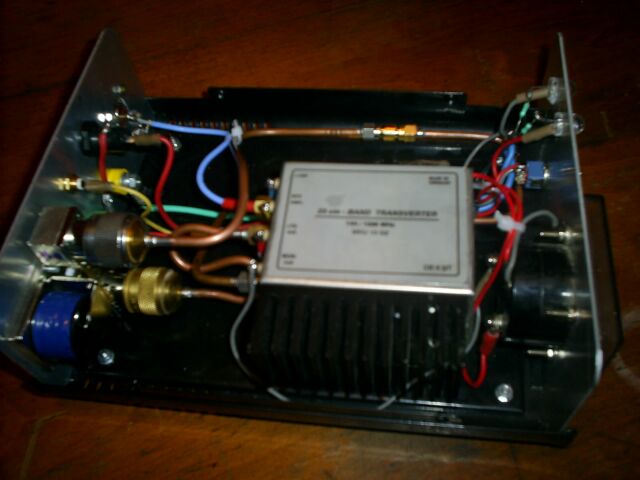

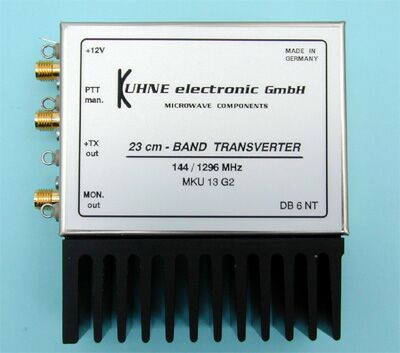

  23 cm DB6NT's transverter kit, 1,5 W out

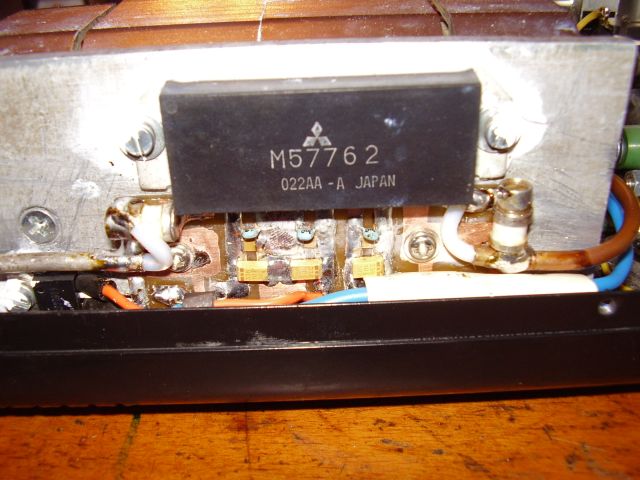

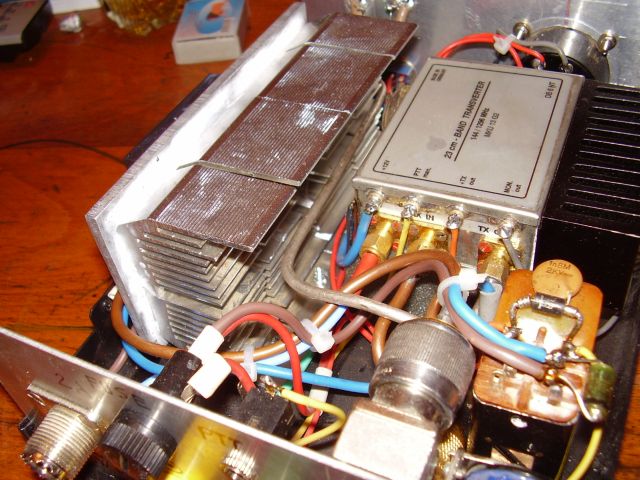

  For increase the output power I made PA with M57762 - hybrid module/Mitsubishi (PA's design from F1JKY's web page)



  Finally obtained around 20 W output.

  I use YAESU FT 290R trasceiver for all my DB6NT's transverters

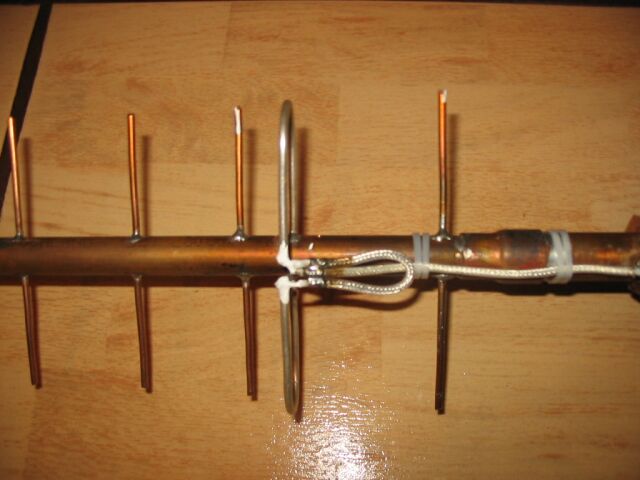

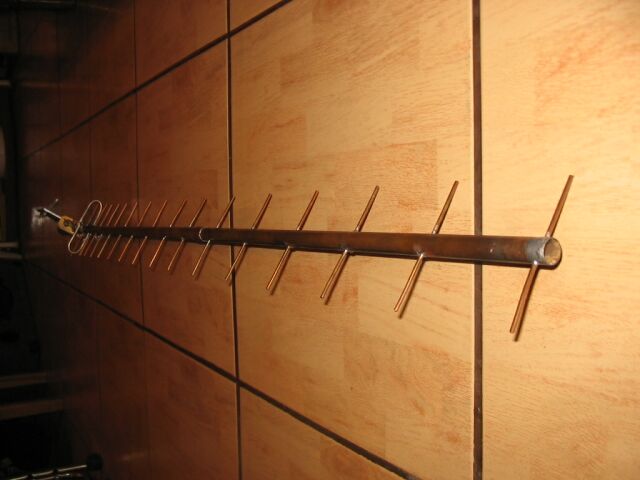

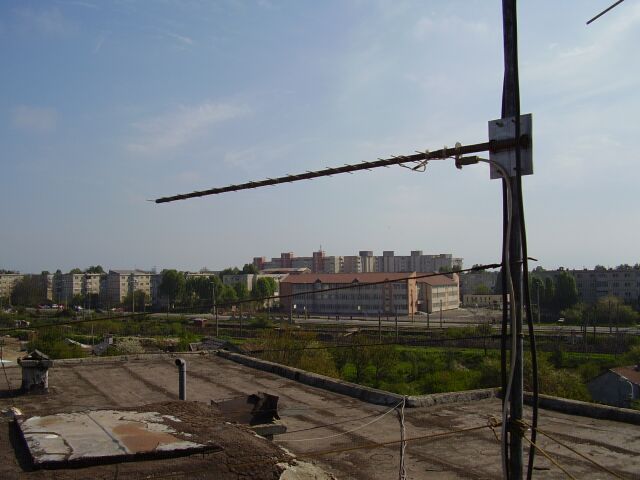

  Antenna: Yagi 15 elements DL6WU/1,5 m boom lenght (home made from heat copper pipe with 15 mm diameter)

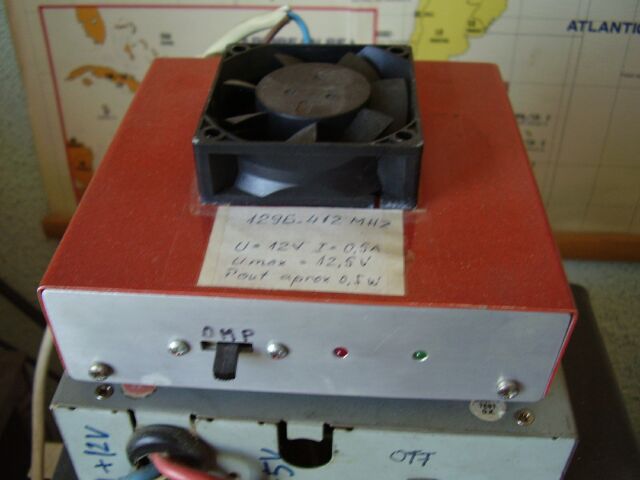

  23 cm beacon : 1296.414 MHz/0.5W output, KN44HE, now not TX

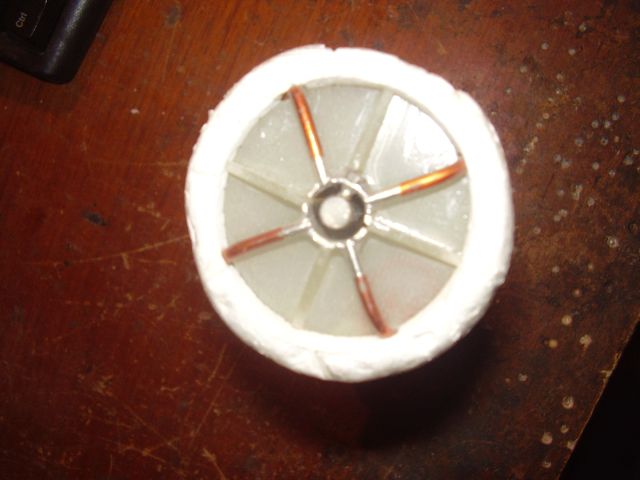

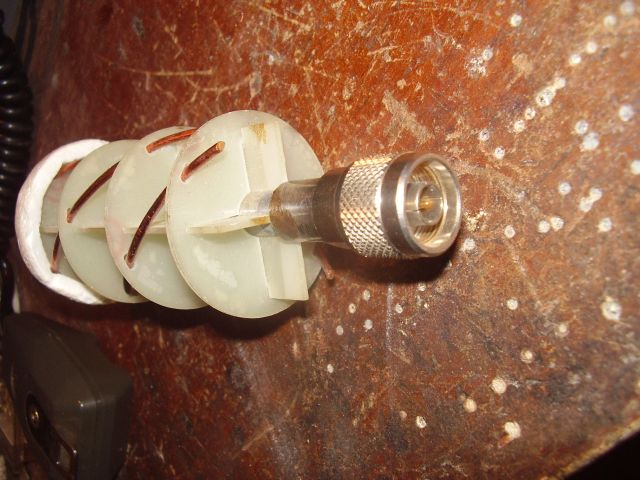

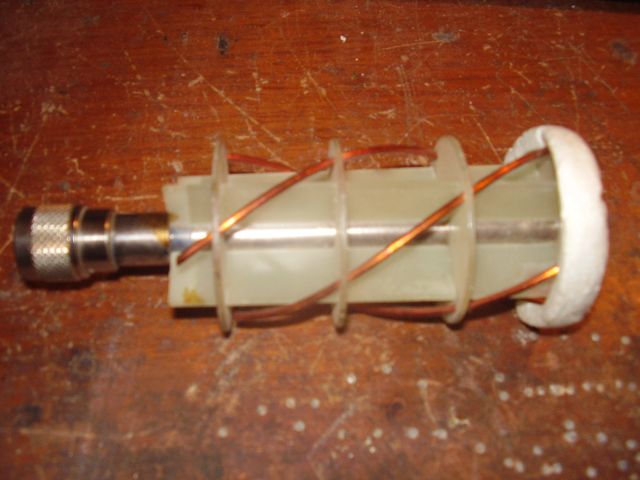

  Omnidirectional antenna for 23 cm beacon

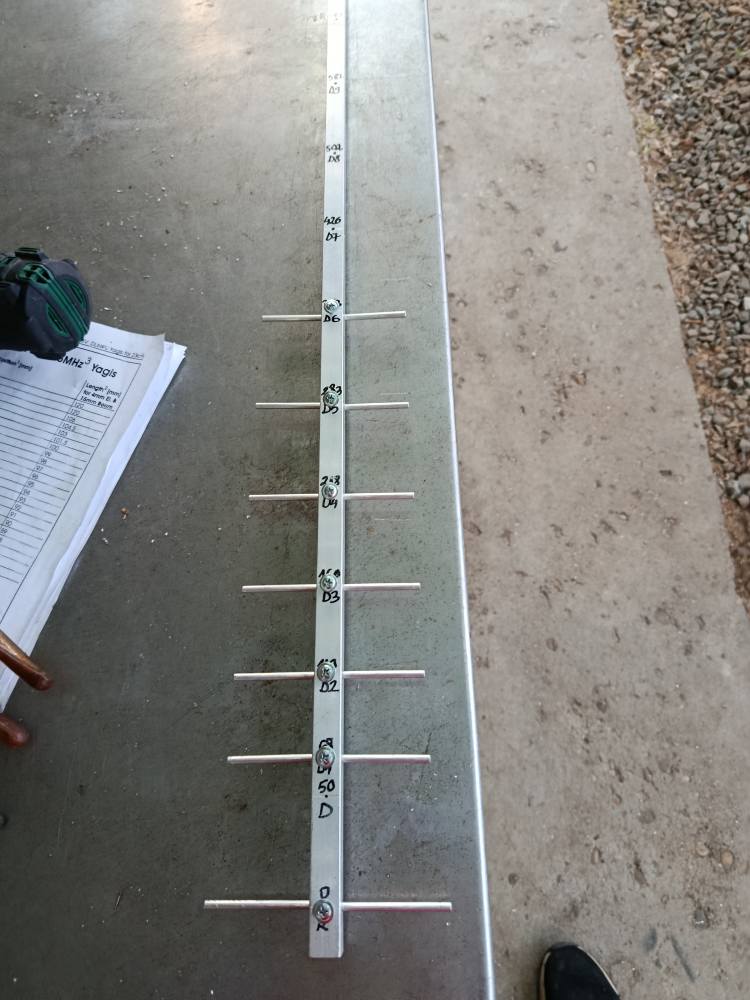

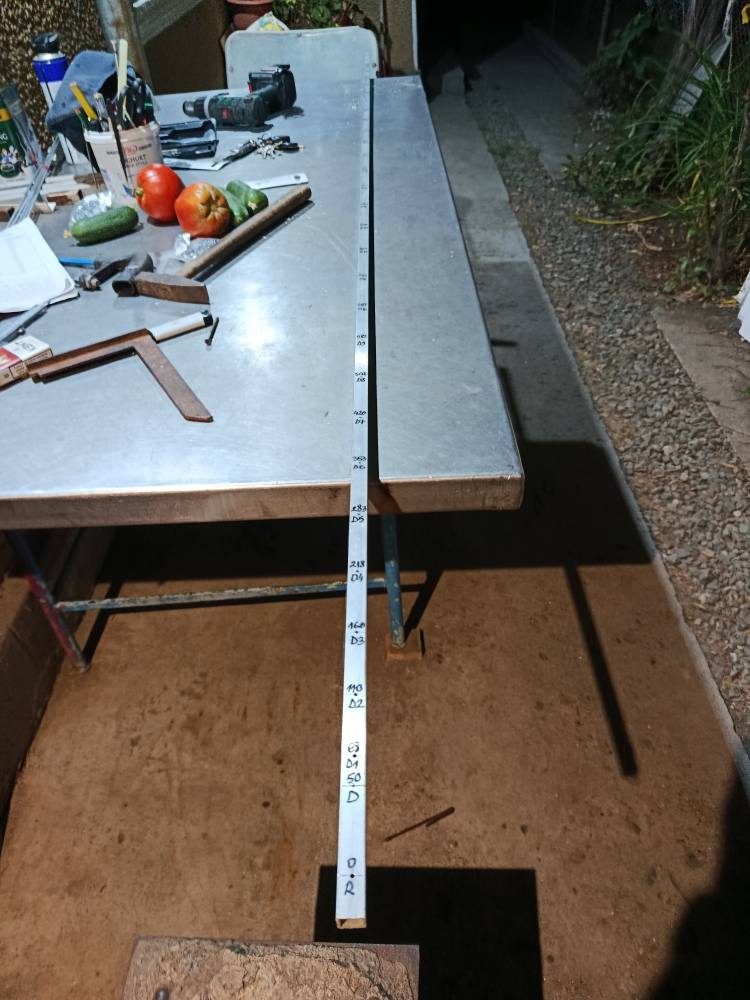

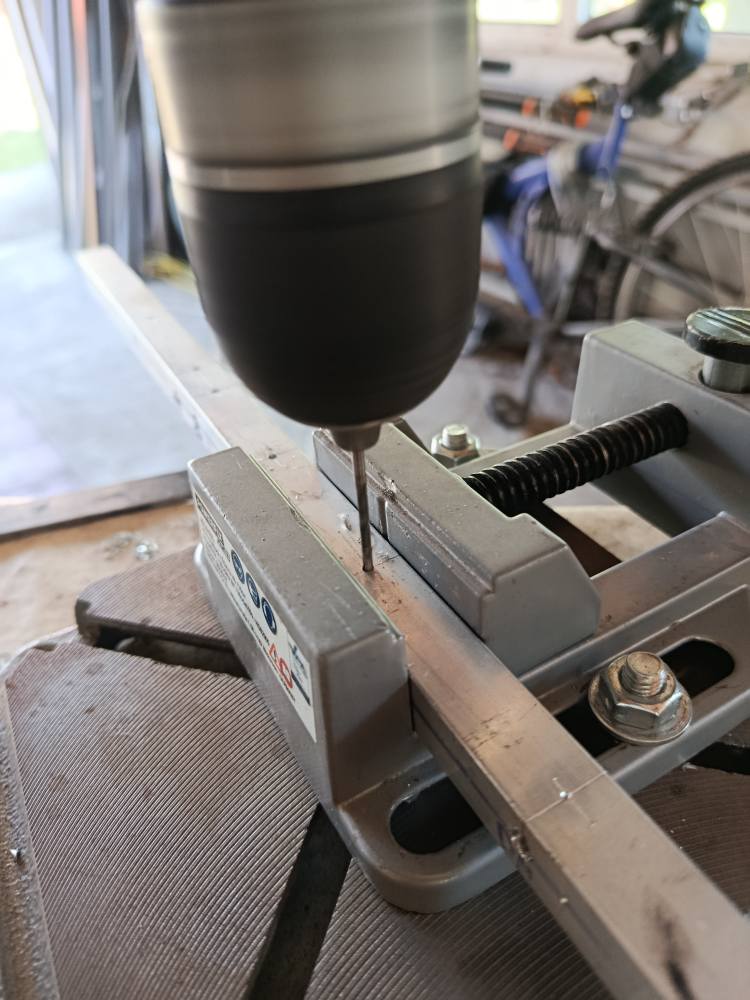

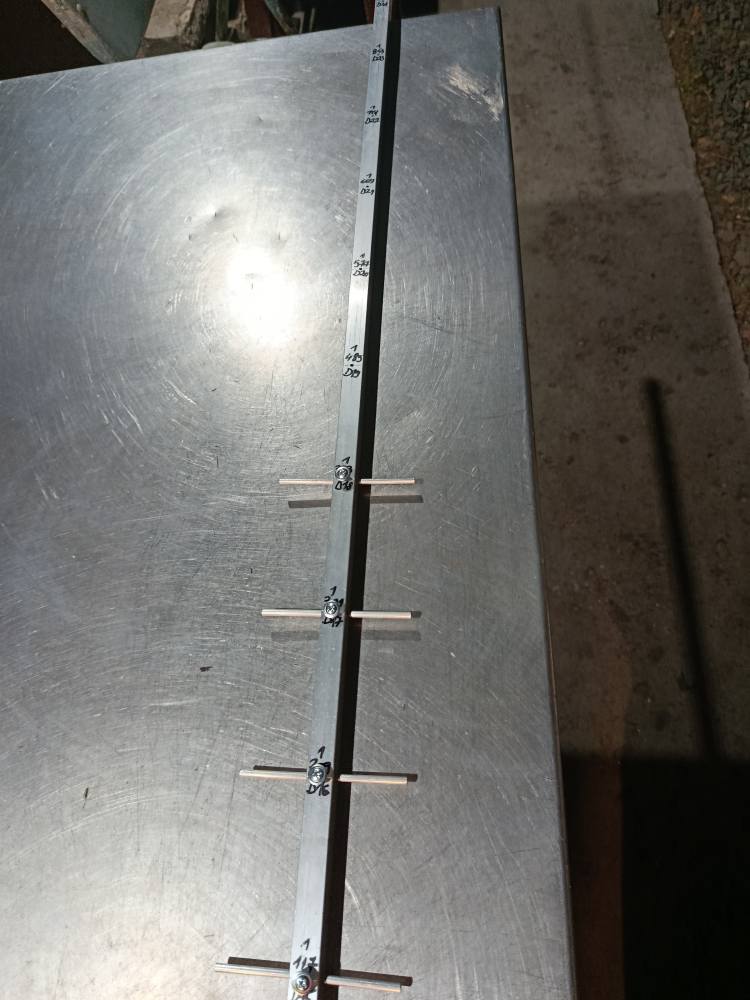

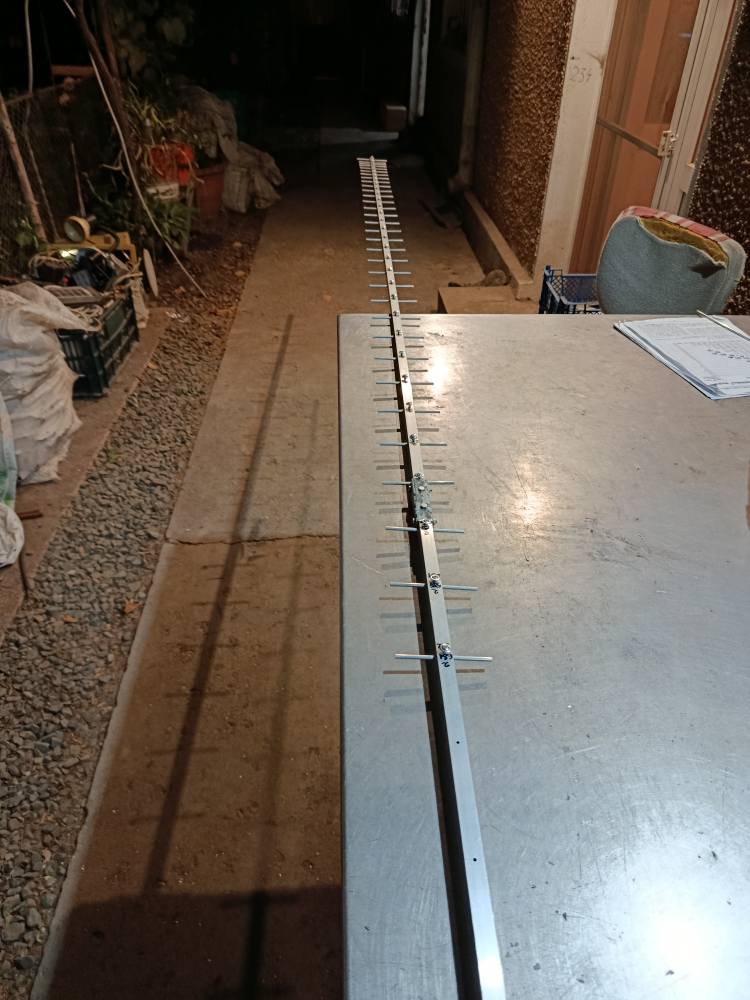

  2025 upload. It's time for new antenna: DL6WU, 56 elements, aluminium 15x15x1,5mm, 5m boom lenght and 4mm elements diameter

  DL6WU Optimized Yagi Antenna for 23 cm

  https://drive.google.com/file/d/1Hr5TWVu8eQa-ltZPFJnarCGaoPrlzstz/preview?pli=1

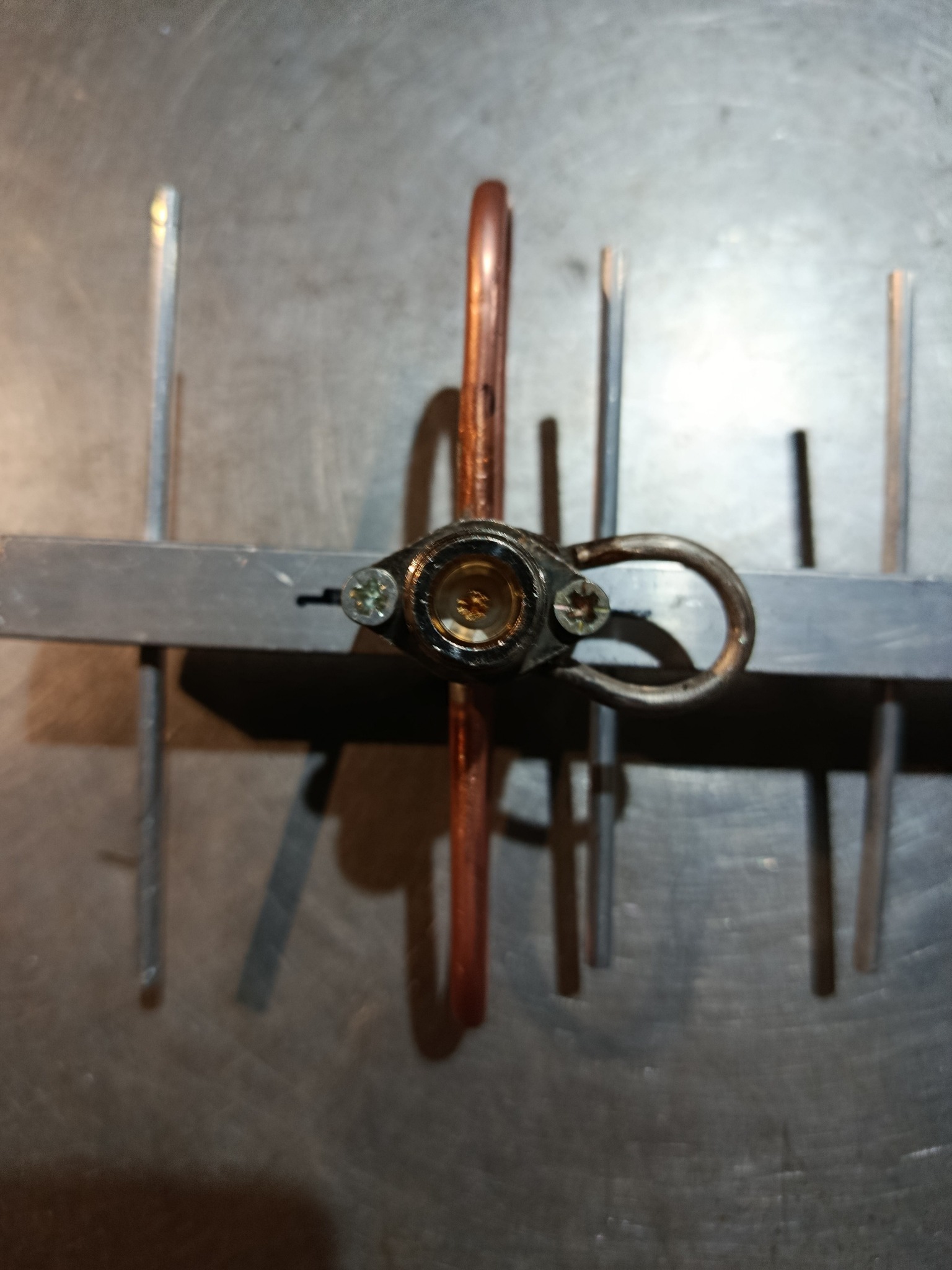

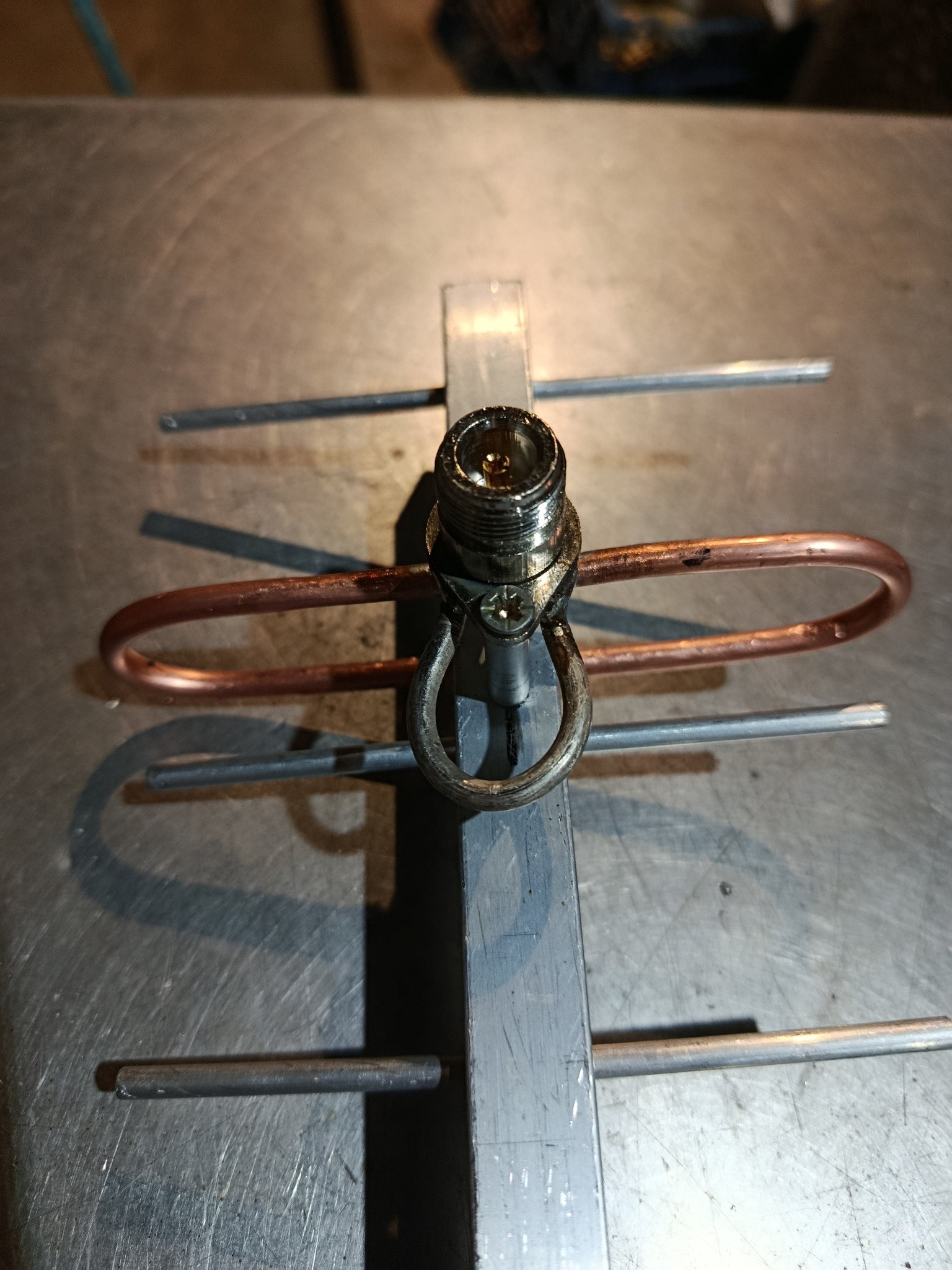

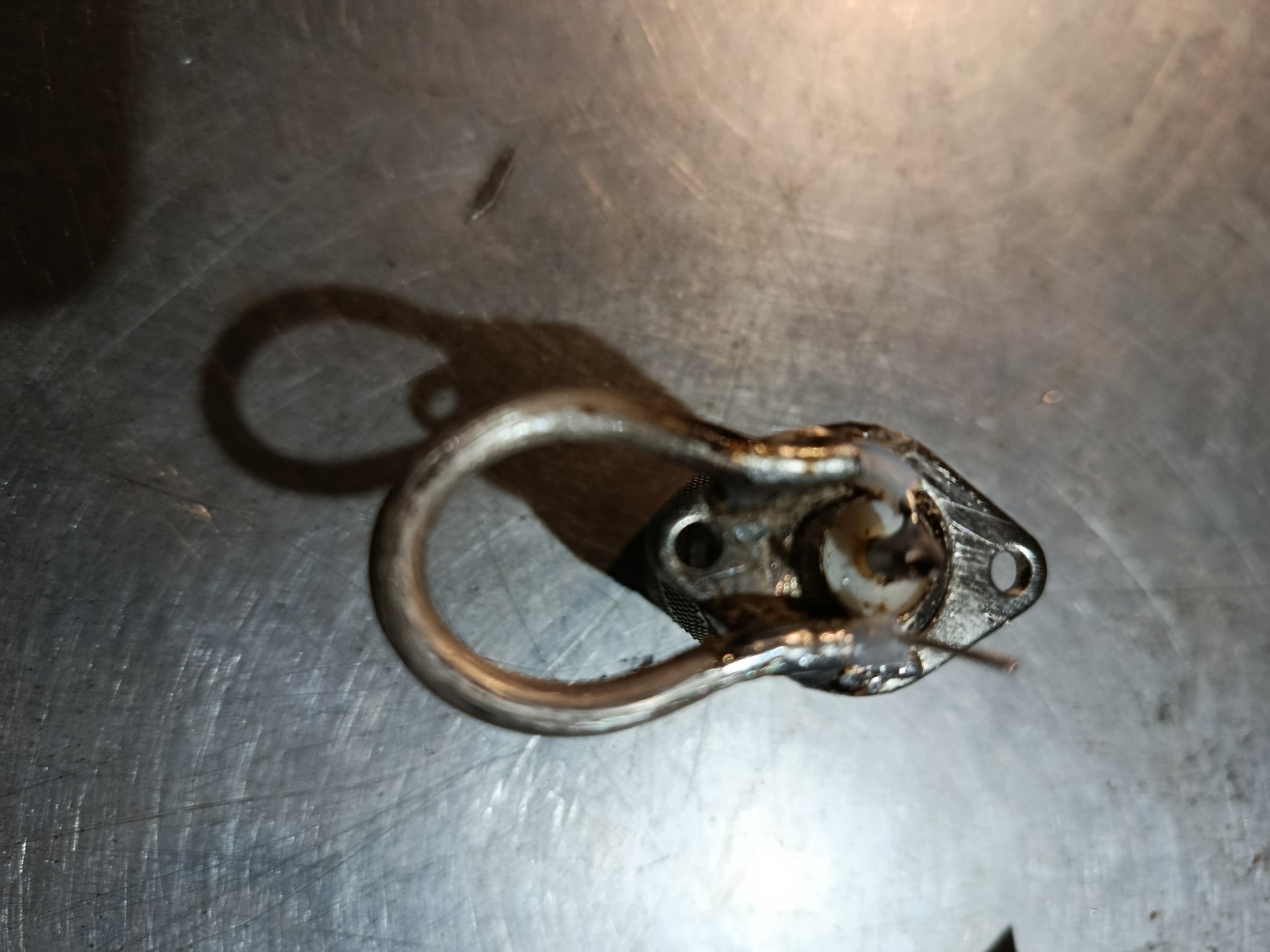

 Building the dipole is a real challenge. It takes a little skill, patience and passion.





  17 August 2025 - YO VHF/SHF contest
