Antena delta loop polarizata vertical pentru banda de 40m
partea
a 3-a
-pregatiri pentru cqwpxrtty editia 2010-
Conform unei
dorinte mai vechi, in urma cu cateva luni am facut comanda pentru un pilon telescopic
din fibra de sticla care sa ma ajute sa montez antena delta loop in asa fel
incat latura orizontala sa depaseasca coama casei in care locuiesc. In acest
mod pot sa indeplinesc una din conditiile de baza ale unei antene, si anume ca
aceasta sa nu fie obstructionata de cladiri din imprejurime, sau macar aceste
obstructii sa fie cat mai limitate.
Pilonul pe care il voi folosi pentru
ridicarea antenei se va compune din doua parti: partea inferioara reprezentata
de pilonul telescopic din duraluminiu (inaltime proprie cand este extins de
7,5m) si partea superioara reprezentata de pilonul telescopic din fibra de
sticla (inaltime proprie cand este extins de 12m).
Pilonul telescopic de fibra de sticla este
produs de compania SPIDERBEAM din Germania, are o greutate totala de 3,6kg,
diametrul elementului de baza de 55mm, diametrul elementului de varf 8mm iar
grosimea peretilor variaza de la 2mm (elementele inferioare) la 1mm (elementele
superioare). Datorita faptului ca inaltimea necesara la varful intregului
ansamblu este de 17 metri, am decis sa elimin cele doua segmente superioare ale
telescopului, asa ca diametrul elementului de varf este de 18 mm.
Telescopul
de fibra de sticla cu ancorele pregatite
Detaliu
prindere ancore
Ancorele
folosite sunt din fir sintetic cu grosimea de 4mm. Pentru montarea ancorelor pe
elementii telescopului am parcurs urmatorii pasi:
-pe
suprafata tevii pe care urma sa montez ancorele am lipit o foaie de cauciuc
adeziv gros de 3mm, folosit la instalatii sanitare. Acest cauciuc are rolul de
a proteja teava de fibra de sticla de eventualele deteriorari in momentul in
care strangem colierul metalic.
-suplimentar,
am mai lipit 3 sectoare de cauciuc adeziv, lasand intre ele spatii de 4mm,
spatii in care am pozitionat firul de ancora.
-dupa
pozitionarea ancorei, am lipit pe deasupra acesteia o banda de cauciuc alb
adeziv, avand ca scop protejarea firului de marginea colierului metalic, pentru
a nu se roade sau reteza.
Detaliu
prindere scripete
La capatul elementului cel mai subtire (care in cazul meu are diametrul de 18mm) am montat un scripete pastrand aceleasi reguli de protectie prezentate la montajul ancorelor.
.
09 februarie 2010
Dupa
multe asteptari pentru o fereastra de vreme favorabila, am hotarat sa incerc
astazi sa montez antenna, desi afara ninge iar vantul bate (conform
meteorologilor) cu viteza de aproape 25 km/ora. Operatiunea a inceput la ora
12:15 si am terminat la ora 17:30, fara a mai avea timp de reglat cele trei
randuri de ancore.
11 februarie 2010
Astazi
am reusit sa fac ultimele retusuri la ancore si sa declar operatiunea
finalizata.
|
|
|

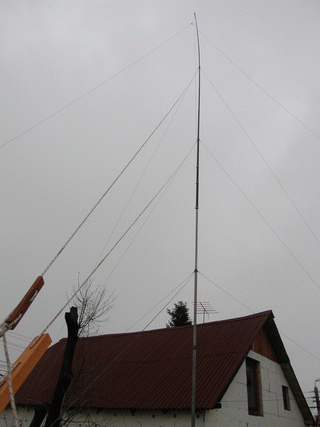

Vedere spre sud |

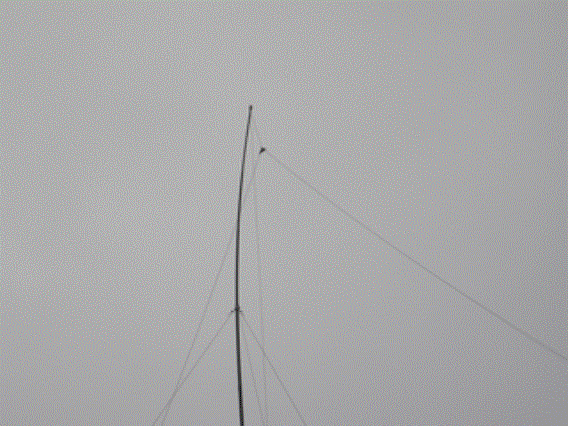

Detaliu varf (fotografiat spre vest) |
