144 dan 430 Mhz Pre-amp

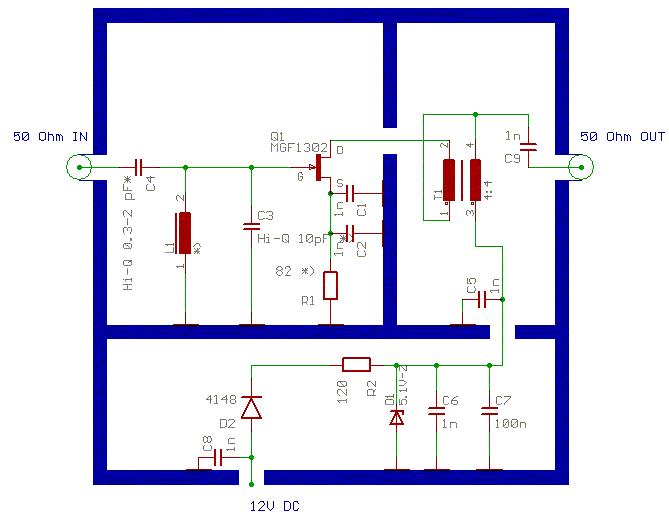

Pre-amp ini menggunakan GaAsFET MGF 1302, yang bisa bekerja untuk band 70 cm, 2 meter dan 220Mhz
Components
C4 = Hi-Q 0.3 .. 2 pF Tekelec-Airtronic or Johanson
C3 = Hi-Q 0.7 .. 10 pF Tekelec-Airtronic or Johanson
C1, C2, C6 = 1nF inductan rendah sebagai bypass capacitor
C5, C8 = 1nF feedthrough capacitor
C7 = 100nF diode noise reduction
R2 = 120 Ohm 1/2 Watt
R1 = 82 .. 120 Ohm di sesuaikan untuk 10 mA
T1 = 4:4 lilit 0.1 mm kawat tembaga pada ferrite bead untuk dua lilit (bifilar)
Q1 = Mitsubishi MGF1302 atau GaAs Fet persamaan
D1 = 5.1V Zenerdiode
D2 = 1N4148

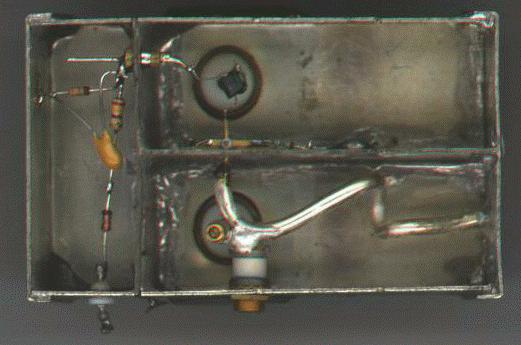

L1 = 1-1/2 lilit 2 mm kawat tembaga dengan plat perak dengan diameter dalam 6 mm, lihat gambar
sockets = N-type
box = 83*50*25 mm tebuat dari seng atau plate timah
Tuning
Anda harus mempunyai noise meter. Check voltage dan amperenya, dengan hati-hati tune C4 danC3 ke posisi terendah untuk noisenya, dan tandai posisi noise terendah di C4. Biasanya noise nya sekitar 0.40dB, 0.41 dB dan 0.37 dB.
Design untuk 144 MHz (2 meter)
Design untuk 144 Mhz sama seperti untuk 432 Mhz. Perbedaannya adalah pada lilitannya yang harus memakai liliitan 5 - 6 lilit dengan kawat yang sama dan diameter dalamnya 6 mm.
Design untuk 220 MHz
Untuk 220 Mhz lilitan harus 3 lilit dengan kawat yang sama dan 6 mm diameter.
