Membangun Jaringan Amatir Radio Paket ( AMPR-Net)
ampr.org


Winarno Sugeng, YC1RAJ
ORARI Lokal Ujungberung Bandung Jawa-Barat
[email protected], [email protected]
http://www.qsl.net/yc1raj/

keywords : yc1raj.ampr.org


Jaringan radio paket amatir telah ada di Indonesia sejak tahun 1986-1987. Pada waktu itu, sekumpulan anggota amatir radio yang sudak bermain radio paket, dipimpin oleh Robby Soebiakto, YB1BG dan rekan-rekannya YB2SV, YB1HR, YB0TD, YB0IN, YB0EBS, YC1DBA, YC1EOB, YC1HCE, YC3NR/1, YG1QN dan YC1DAV ( pakar internet Indonesia , bpk. Onno W. Purbo ), telah menggunakan jaringan radio paket berbasis AX.25.

Sebagai Koordinator IP address Amatir Radio Indonesia yang semula dipegang oleh YB1BG telah diserahkan ke YC1DAV dengan alokasi IP address kelas B 44.132/16

Untuk Koordinator IP address Amatir Radio Indonesia Call Area 1 ( Jawa Barat ) yang semula dipengan oleh YC1DAV telah diserahkan ke YB1HR dengan alokasi IP addresss kelas C 44.132.80/24

Untuk Koordinator IP address Amatir Radio Indonesia selengkapnya silahkan klik disini

Hostname dari komputer amatir radio seluruh dunia di Internet sangat mudah dikenali sebagai AMPRNet (Amateur Packet Radio Network) dengan domain ampr.org. Contoh domain di Indonesia yang ada seperti yb1zx.ampr.org, yb1zz.ampr.org, home.yc1dav.ampr.org , yc1raj.ampr.org . Untuk amatir radio di luar Indonesia misalnya laptop.ka9q.ampr.org, w1aw.ampr.org

Koordinasi dan diskusi tentang berbagai masalah mengenai radio paket banyak dilakukan melalui diskusi mailing list di Internet, pada e-mail address :

[email protected]
[email protected]
[email protected]

Dan syarat utama untuk dapat mendapatkan domain ampr.org adalah anggota amatir radio dan amatir radio indonesia yang resmi adalag ORARI dengan prefix YB,YC,YD,YE,YF,YG,YH dan diikuti Call Area ( 0 .. 9 ) tergantung dimana lokasi tempat melaukan ujian amatir radio dan terakhir diikuti tiga huruf sebagai call sign pribadi ( dulu diawali dengan dua huruf )

Radio paket ( Packet Radio) adalah metode komunikasi data paket melalui media transmisi gelombang radio. Sebenarnya mengandung dua konsep komunikasi yaitu "Packet Switching" dan "Radio Communication".
Radio Communication adalah sistem komunikasi radio sedangkan Packet Switching adalah konsep dalam komunikasi data, di mana data komputer yang panjang akan dikirim dalam penggalan-penggalan paket yang pendek-pendek. Paket data yang pendek ini dikirim melalui peralatan switch berupa sebuah komputer kecil yang akan mengatur berbagai hal tentang pengiriman paket-paket tersebut.

Dari dua konsep tadi, sistem komunikasi radio paket adalah sebuah sistem komunikasi data paket yang dijalankan melalui media radio. Adapun blok diagram sistem komunikasi paket adalah sebagai berikut

Suatu sistem tentu ada keuntungan dan kerugiannya, sistem komunikasi radio paket memiliki keuntungan : Relatif murah (umum dimiliki anggota amatir radio ), Tidak ada biaya koneksi ( hak anggota amatir radio ), Tanpa kabel ( wireless ). Sedangkan kerugiannya : Kecepatannya masih rendah hanya 1200 bps s/d 9600 bps jika dibandingkan dengan koneksi dial up via telpon bisa sampai 56 Kbps, Hanya cocok untuk aplikasi elektronik mail dengan 1200 bps (stabil) sedangkan untuk web minimal 9600 bps (belum stabil), sebenarnya bisa saja lebih tinggi kecepatannta sampai 200 Kbps tapi jadi semakin rumit dan mahal.

Specifikasi minimal yang dapat digunakan untuk menjalankan paket radio dan umum digunakan :

Tentunya kalau mempunyai spec yang lebih tinggi jauh lebih baik, tetapi perlu diketahui untuk sistem gateway paket radio perlu sistem yang lebih lengkap ( kompleks ) biasanya menggunakan Linux dan Modem yang handal ( buatan pabrik )

Untuk mendapatkan perangkat lunak NOS dapat dilakukan melalui :

Software AX25.COM adalah packet driver untuk mendrive modem Baycom. Default settingnya COM1, kecepatan 1200bps dan software interrupt 0x60H. jadi untuk keperluan ini cukup dengan menjalankan ax25 maka semua kebutuhan sudah dipenuhi. Masalahnya ternyata perlu memperpanjang Txdelay karena Transceiver yang digunakan waktu lock PLL-nya agak lambat. Default Txdelay adalah 200ms, biasanya diganti menjadi 400ms untuk menjamin bahwa PLL sudah stabil sebelum data dikirim, sehingga perlu ditulis ax25 -h500

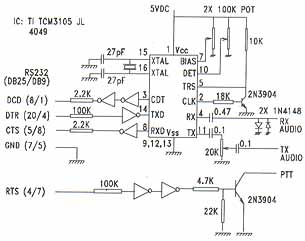

Rangkaian Modem Baycom







Komponen Penting :

  • One chip modem TCM3105
  • X'tal 4.336 MHz (Color Burst TV)
  • 4049 inverter







Untuk keperluan setup software NOS harus disiapkan beberapa direktory dan file sebagai berikut :

/spool/mail
/spool/mqueue
autoexec.nos
domain.txt

Setup minimal autoexec.nos

hostname yc1raj.ampr.org
ax25 mycall yc1raj
ip address [44.132.80.35] ( koordinasikan dengan IP Koordinator lokal )
attach packet 0x60 ax0 2048 1024
route add default ax0 44.132.80.1( check IP gateway yang digunakan )
route add 44.132.80/24 ax0 direct
start smtp
smtp gateway 44.132.80.1( check mail gateway yang digunakan )

Setup domain.txt

yb1zx.ampr.org. IN A 44.132.80.1
yb1zx. IN CNAME yb1zx.ampr.org.

yc1raj.ampr.org. IN A 44.132.80.35
yc1raj. IN CNAME yc1raj.ampr.org.

( check semua IP dan hostname rekan-rekan lokal yang ada )

Setup Software BM

DOS Command:

set BMRC=\nos\bm.rc
set MAILER=\nos\bm.exe

Isi bm.rc:

host yc1raj.ampr.org
user winarno
fullname Winarno Sugeng
reply [email protected]
screen bios
edit \nos\ed.exe
smtp \nos\spool\mail
mbox \nos\spool\mbox
folder \nos\spool
mqueue \nos\spool\mqueue
maxlet 400

Referensi: Onno W.Purbo, "INTERNET RADIO PAKET", Elex Media Komputindo, 2000


Sent your comments & suggestions to [email protected]
Last update on :02/13/2002 4:30
