Gambar 1: Paling atas adalah pemancar tabung. Rack dibawahnya adalah ts870 digunakan sebagai receiver saja. Rack paling bawah adalah power supply. Box hitam dilantai sebelah kiri rak adalah pre amp sedang didepan box hitam adalah pcb amplifier.

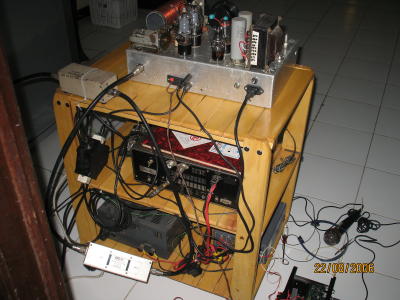

Gambar2: Nampak belakang. Box aluminium yang berglayutan dengan coax adalah lowpass filter (takut TVI boo..)
Gambar3: Amlifier made in glodok. Katanya 400 watt. Elco sebelah kiri adalah power supply dirakit 'ala kadarnya'
Gambar 4: Tampak belakang. Pada konektor TS870 terdapat attenuator 12 dB agar receiver tidak overload saat memancar.

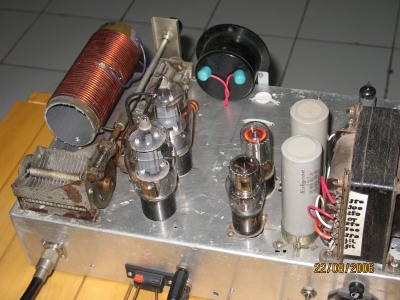

Gambar5: Tampak jelas dari atas. Tank Coil tidak jadi menggunakan roller inductor. Dibalik 807 terdapat neutralizing capacitor (tidak nampak). Terdapat cup hijau dibelakang meter? kemarin baru dipasang soalnya sempat kesenggol tangan dengan 750V DC lumayan... Terminal audio dibelakang adalah terminal untuk modulator.
Gambar6: Dari sisi lain.
