Quados antennas

NEW!

Atmospheric static discharge protection for Amos and Quados antennas

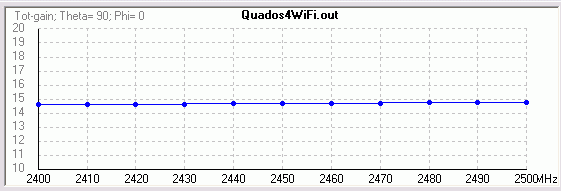

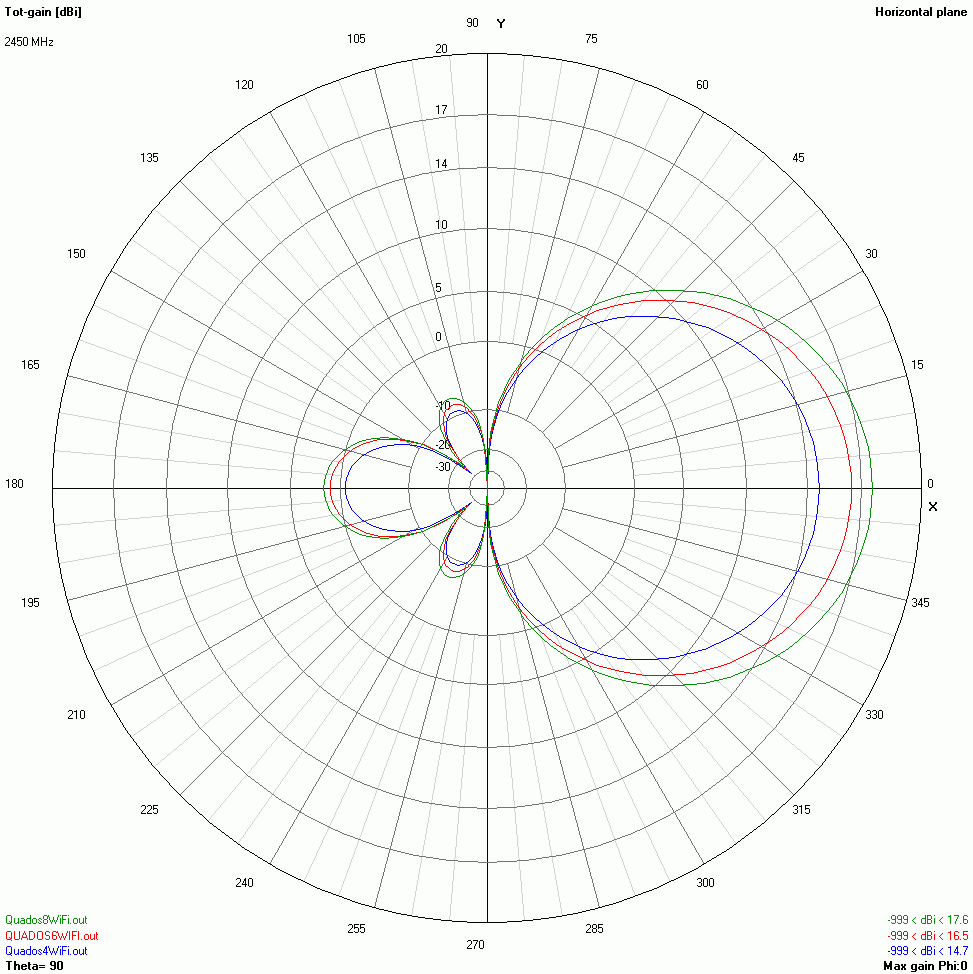

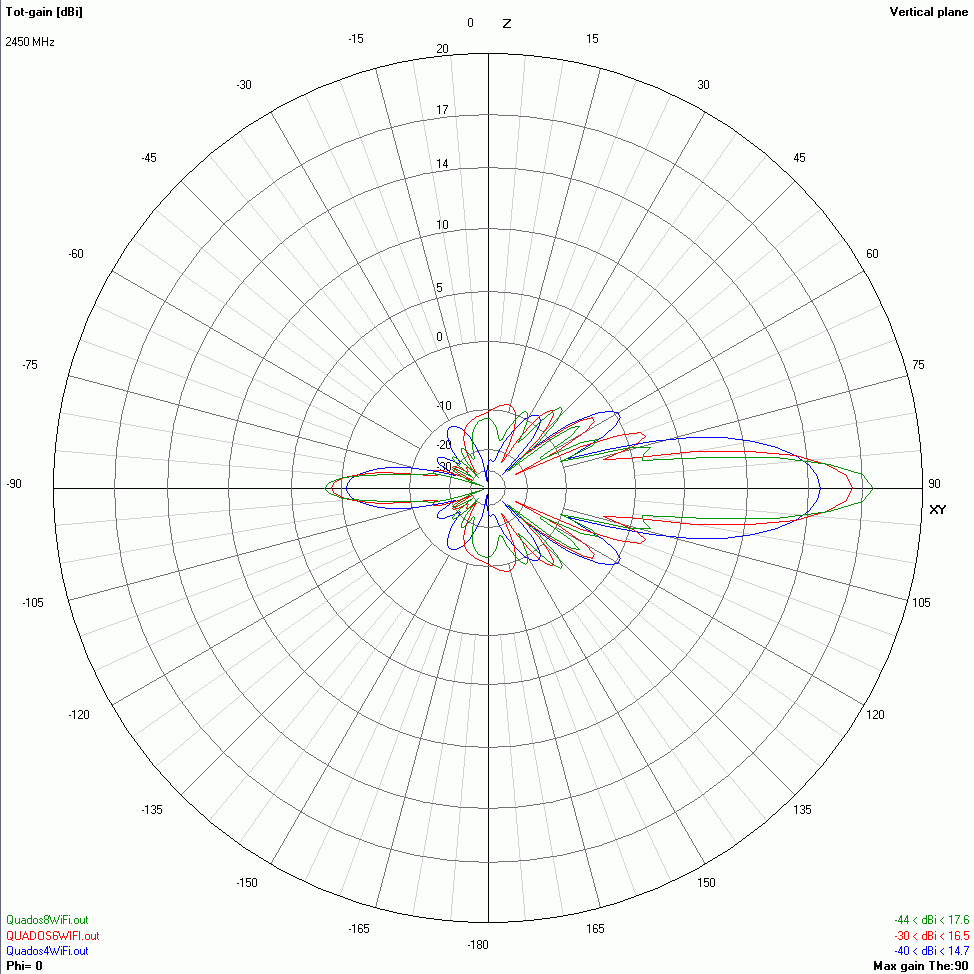

Compare gain and coverage angles of different Quados antennas:

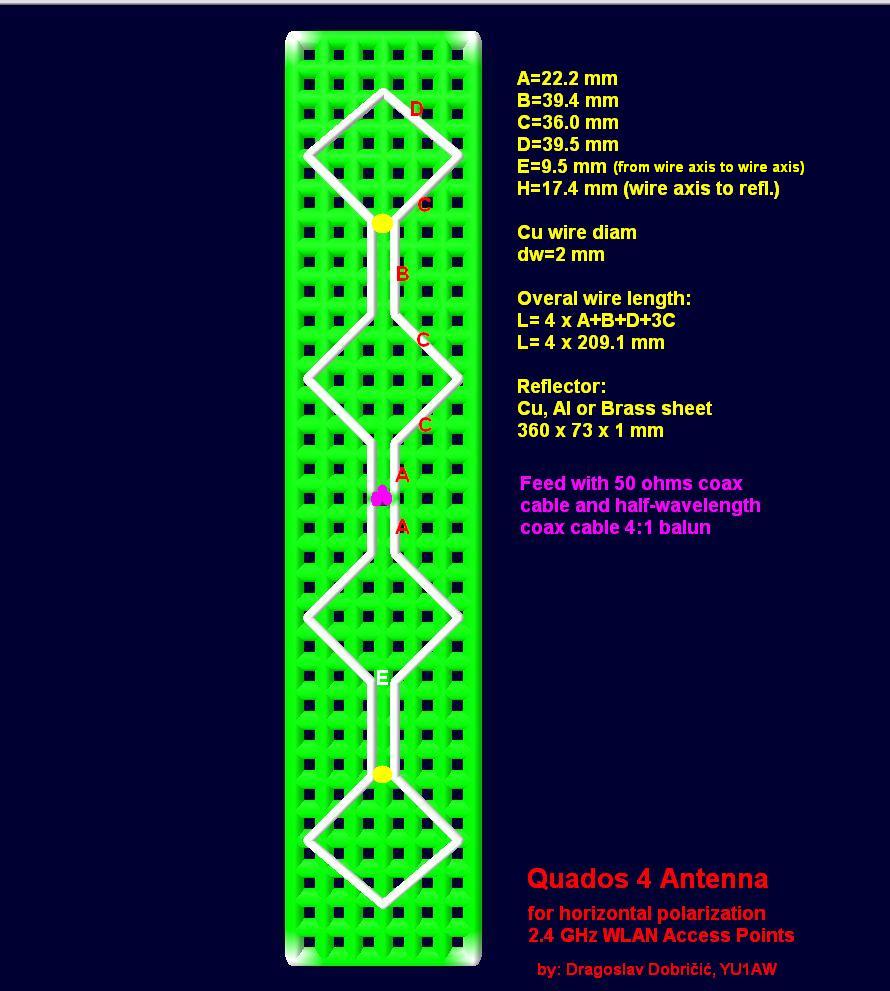

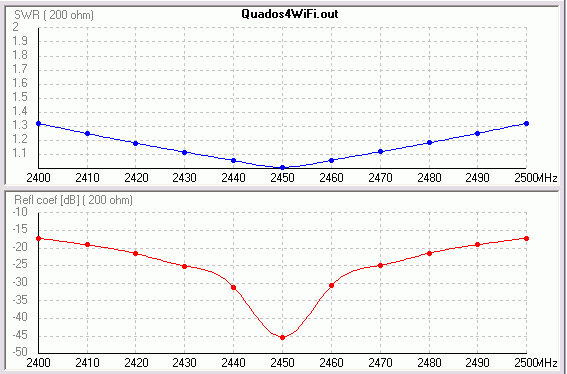

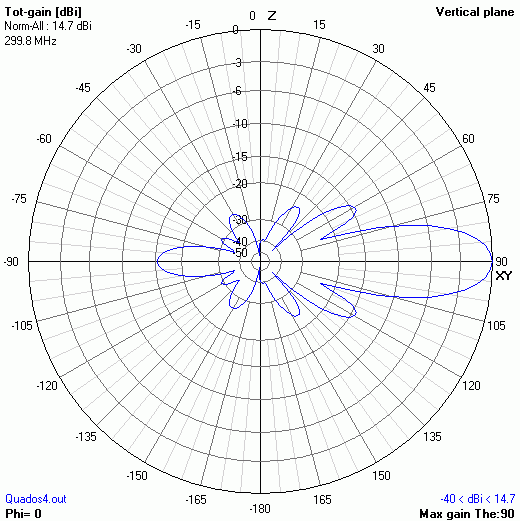

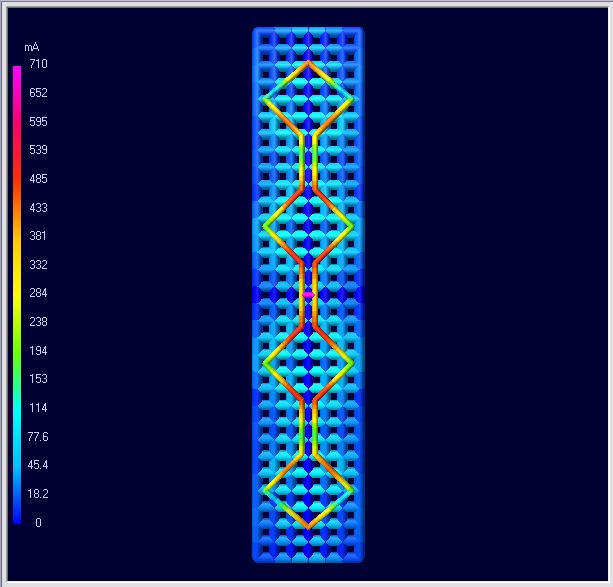

Quados 4 sector Antenna for 2.4 GHz (2007)

New horizontal polarization antenna with 4 Quads and coverage angle of 70 deg. for -3 dB and 90 deg. for -6 dB for 2.4 GHz Wireless LAN Access Points.

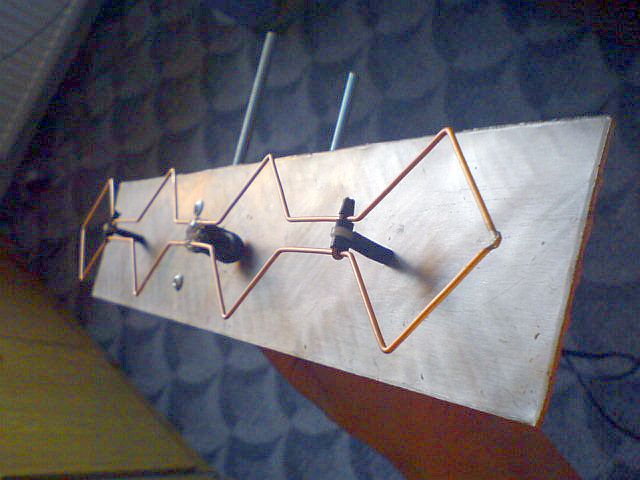

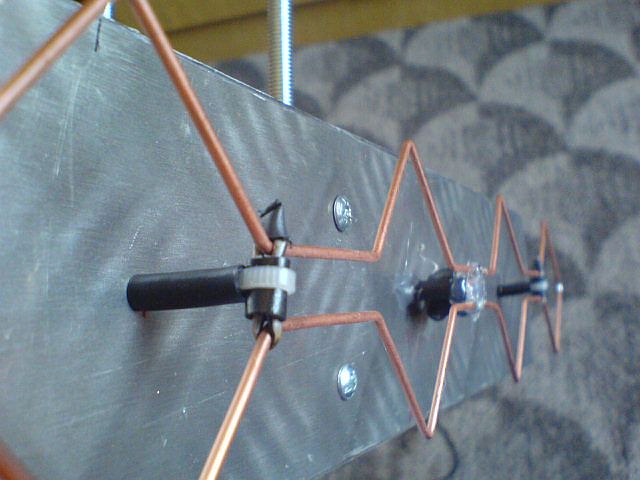

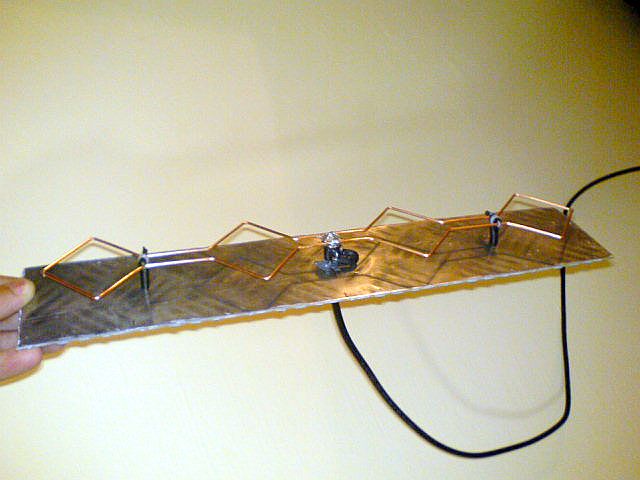

Built by Trivke

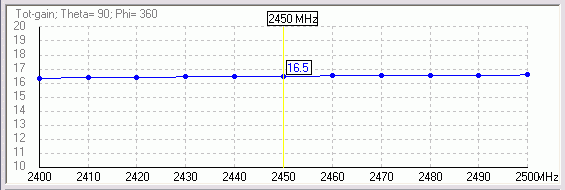

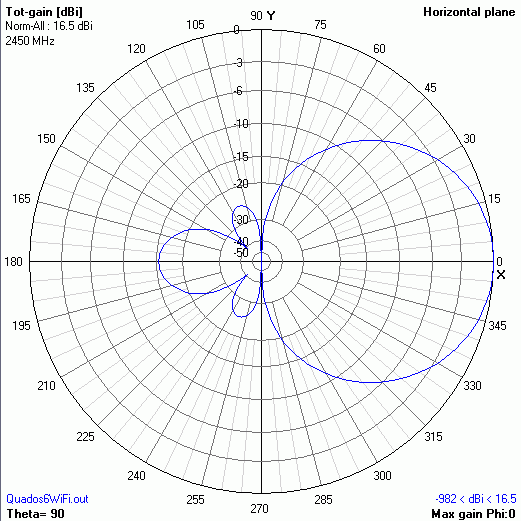

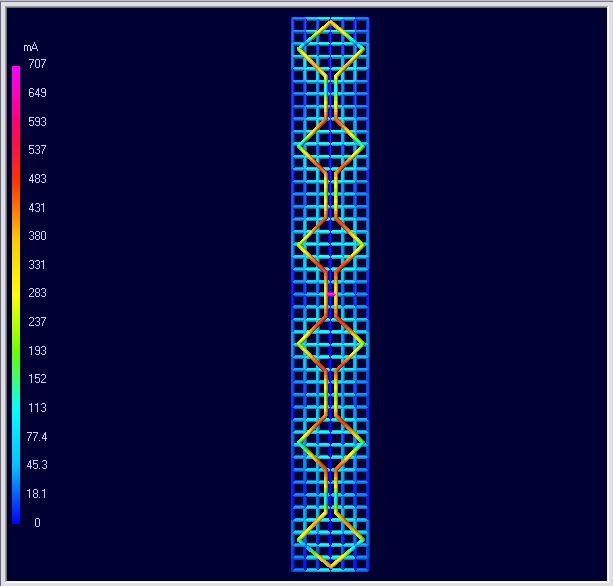

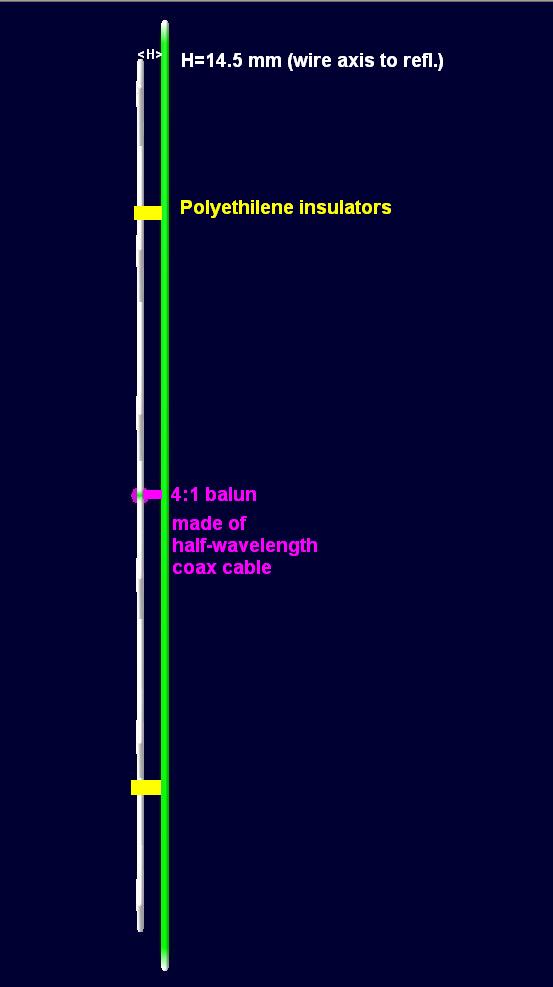

Quados 6 sector Antenna for 2.4 GHz (2007)

New horizontal polarization antenna with 6 Quads and coverage angle of 70 deg. for -3 dB and 90 deg. for -6 dB for 2.4 GHz Wireless LAN Access Points.

quados.pdf (960 kB)

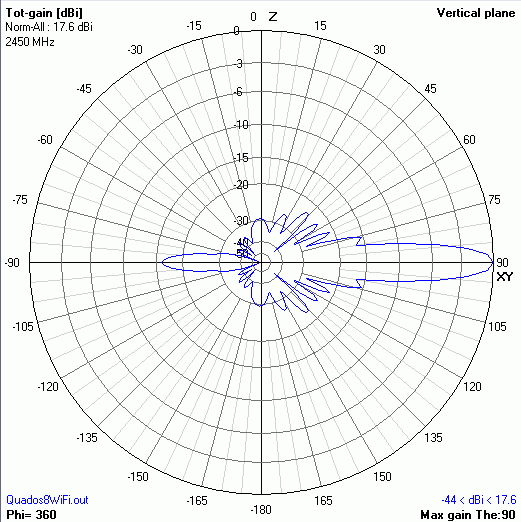

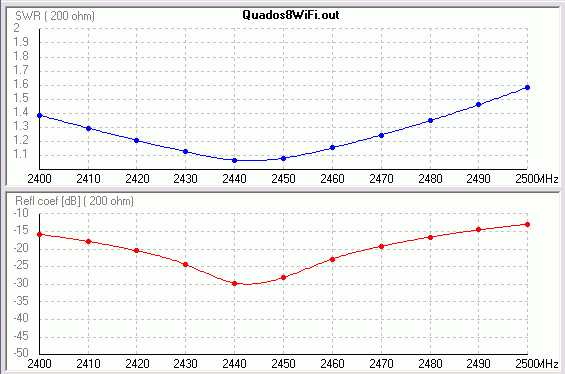

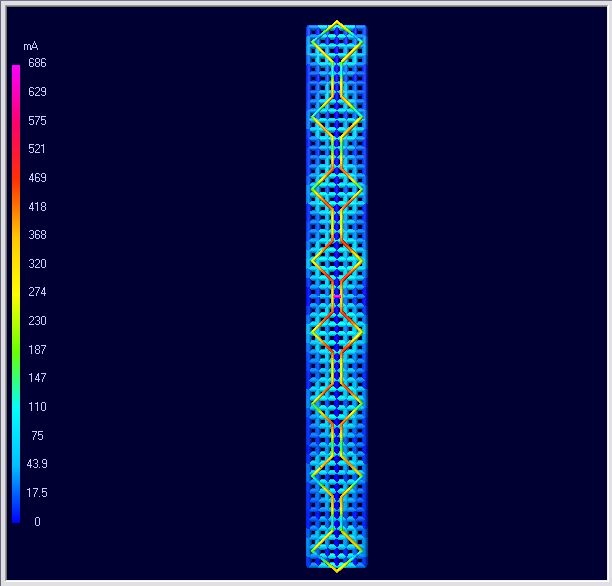

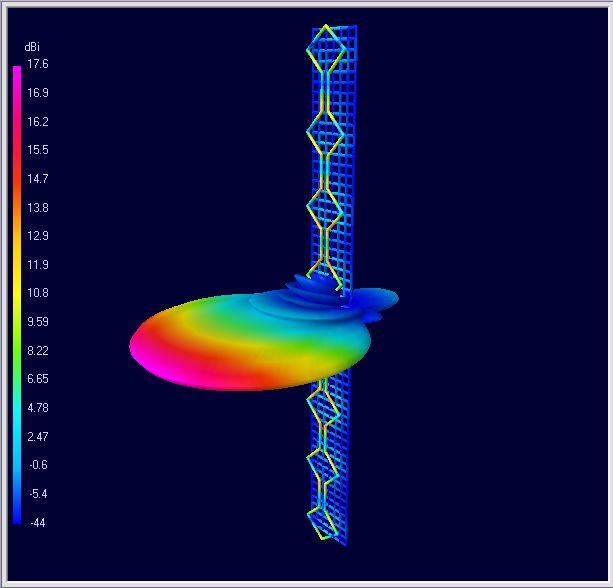

Quados 8 sector Antenna for 2.4 GHz (2007)

New horizontal polarization antenna with 8 Quads and coverage angle of 70 deg. for -3 dB and 90 deg. for -6 dB for 2.4 GHz Wireless LAN Access Points.

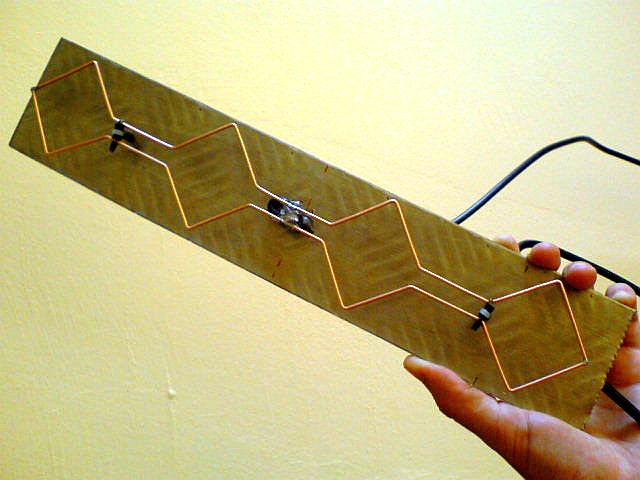

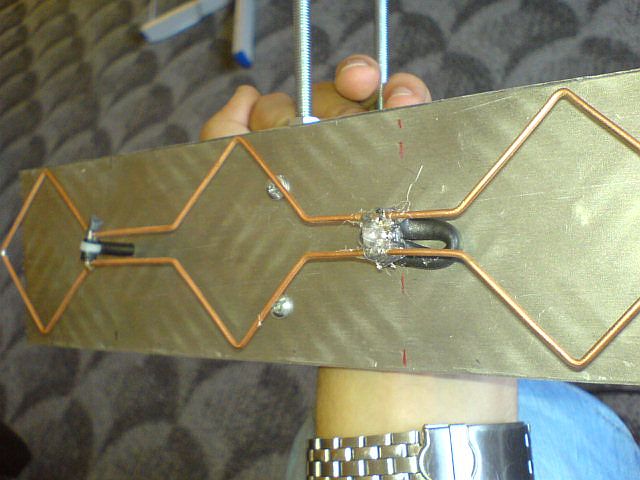

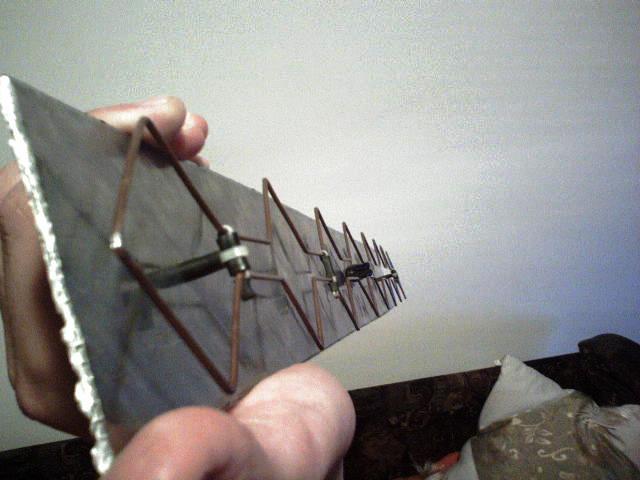

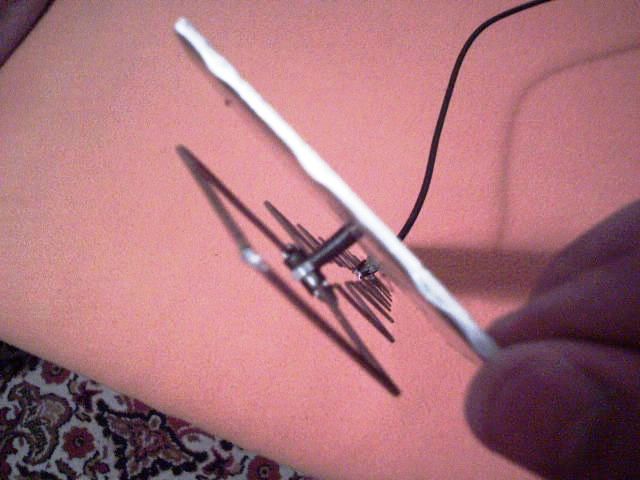

Built by Trivke



Built by: Jorge Alberto Igreda Acero - Lima, Peru
