Fancy-620 Controller

Controller pentru transceiver Fancy620 cu STM32F103C8T6, Si5351 si afisaj ILI9341

30.05.2025

Versiunea 1.0

Fig.1: Fancy620 imagine generata de AI
Ingeniozitatea acestui proiect consta in faptul ca afiseaza o scala analogica de tip "Vintage" cu ac indicator pentru variatia frecventei.
Caracteristicile acestui controller:
  • Processor: STM32F103C8T6, 64KB Flash, 20KB RAM
  • VFO-DDS: Si5351, VFO, BFO, IF-SHIFT, RIT, scala gradata mare
  • Display: ILI9341 SPI
  • LCD Library: Ucglib.h -HWSPI
  • MEMORY: EEProm I2C 24C02 - 2kB RAM, sau mai mare
  • Based on 'JAN2KD 2016.10.19 Multi Band DDS VFO Ver3.1 and JA2GQP-2020




    • Functionalitatile acestui controller:
  • 6 benzi de frecventa 80,40,20,17,15,10m........[Key1] scurt
  • Comutare VFO A<->B........................................[Key1] lung
  • Ajustare BFO pe fiecare mod la pornire.............[Key2] tinut apasat
  • Moduri de lucru LSB, USB si CW .......................[Key2] scurt
  • AGC ON/OFF(SLOW/FAST)................................[Key2] lung
  • AMPLI +20dB ................................................. [Key3] scurt
  • ATT ON/OFF................................................... [Key3] lung
  • RIT cu scala gradata ON/OFF...........................[Key4]scurt
  • Scala liniara pe centru ecranului ON/OFF.........[Key4]lung
  • LOCK KNOB ....................................................[ENC] long
  • STEP x10, x100, x1K.......................................[ENC] scurt
  • Ajustare XTALL oscilator la pornire cu ............[ENC] tinut apasat
  • iesire de comutare benzi in cod BCD cu CD4028 decoder
  • La schimbare pas rotunjeste VFO cu valoarea STEP setata
  • Salveaza automat datele actuale in EEprom, dupa 2s de la schimbare frecventa sau banda
  • Bargraf analogic pe S-meter si POWER-meter
  • Mesaje UI de comunicare in partea de jos a ecranului
  • Tensiune de alimentare monitorizata pe ecran Max=19Vcc
  • Masurare temperatura radiator finali cu Thermistor de 10K extern
  • Pe emisie CW se genereaza ton de 700Hz + FREQ_VFO

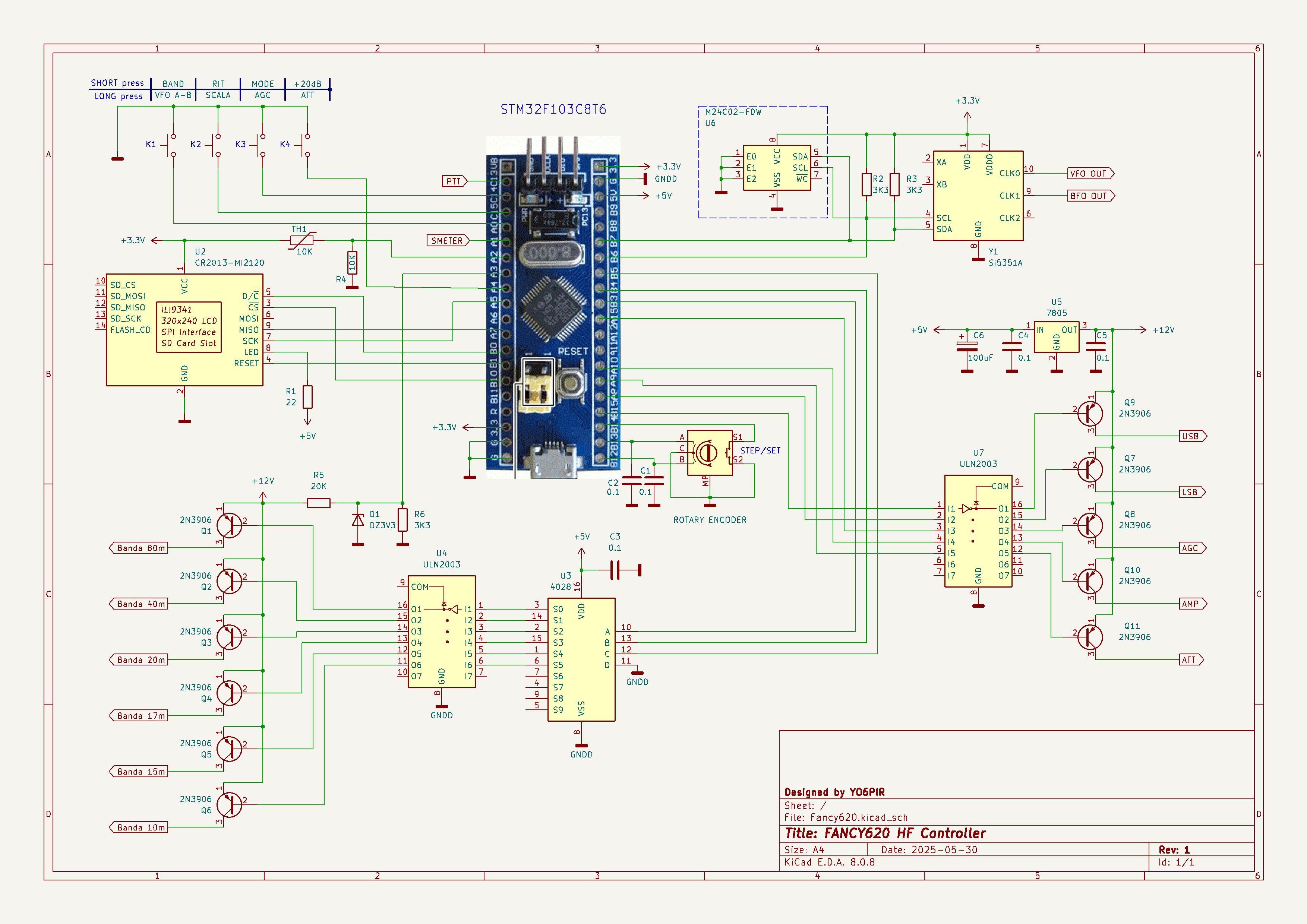

    • Fig.2: Fancy620 Controller schema de principiu

    Versiunea 2.0

    15.02.2026

    Fig.1: Fancy620 imagine generata de AI
    Am dezvoltat o versiune noua de soft, cu ajutorul AI, care este superioara si care combina un instrument analogic foarte frumos desenat pe ecran cu functionalitatile deja cunoscute.
    Caracteristicile acestui nou controller:
  • Processor: STM32F103CBT6, 128KB Flash, 20KB RAM; Schema de principiu ramane aceeasi.
  • Instrument analogic cu indicatii: S-meter, SWR si Modulatie
  • VFO-DDS: Si5351, VFO, BFO, RIT, scala gradata mare, scala gradata mica pentru RIT
  • Display: ILI9341 SPI
  • LCD Library: Adafruit-GFX -HWSPI
  • MEMORY: EEProm I2C 24C02 - 2kB RAM, sau mai mare
