Dipolos
Algunas configuraciones elementales y otras originales

El dipolo es la antena más elemental, aunque  la más popular a través de los tiempos. Su extrema sencillez de manufactura, unida a una buena prestación aunque básica, ha logrado indiscutiblemente ser la antena más usada en el ámbito radial de HF

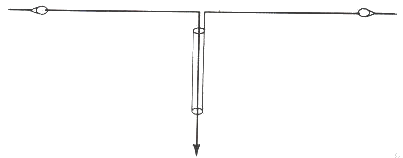

	MONOBANDA SIMPLE polarización horizontal
	MONOBANDA SIMPLE EN "V"INVERTIDA polarización vertical
	DOBLE BANDA polarización horizontal

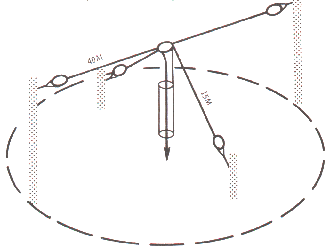

	DOBLE BANDA polarización mixta


Consideraciones mínimas para el buen desempeño de un dipolo
* Cada segmento debe ir aislado en sus extremos: el punto de ataque o toma de coaxial irá al centro.
* Cada brazo debe medir 1/4 de onda con respecto a la frecuencia central de trabajo.
* La altura mínima desde la superficie del suelo, también será de 1/4 de onda.
* La longitud del cable coaxial deberá ser igualmente un múltiplo aproximado de 1/4 de onda
* En el punto de ataque es conveniente situar un balún de relación 1:1
* Para ajuste de la R.O.E. se deberá acortar o alargar levemente el largo de los elementos o también variando el ángulo de de caída de los mísmos.

Reglas básicas

* A mayor altura del dipolo , ángulo más bajo de disparo, mayor ganancia
* A mayor despeje de elementos circundantes menor alteración a los lóbulos de disparo, mayor ganacia
* A mayor grosor del cable irradiante utilizado, mayor anchura de banda, ajuste menos crítico.

Algunas configuraciones especiales

	MONOBANDA DIRECCIONAL polarización horizontal
	DOBLE BANDA DIRECCIONAL polarización horizontal

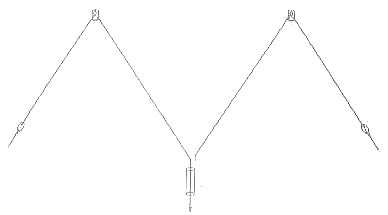

	"W" INVERTIDA para bandas bajas polarización vertical

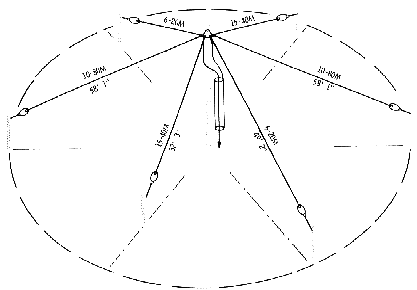

	MULTIBANDA polarización vertical
