INTERFACES

Este es el esquema para conectar nuestros equipos de radio al ordenador y poder practicar los modos digitales.

Hay diferentes diagramas para hacer una interfase dependiendo para que lo vas a utilizar, portátiles o para estaciones fijas, y depende de tu manual de tu radio podrás hacer tu propia interfase, sin CAT que solo pasa audio para Echolink, Irlp y Zello y tambien  con CAT para  HF controlar tu radio desde la pc (software) para cambiar el radio de banda, modo, y frecuencia automáticamente.


Interfaz sencilla para cualquier software de modos digitales



Interfaz aislada para cualquier software de modos digitales



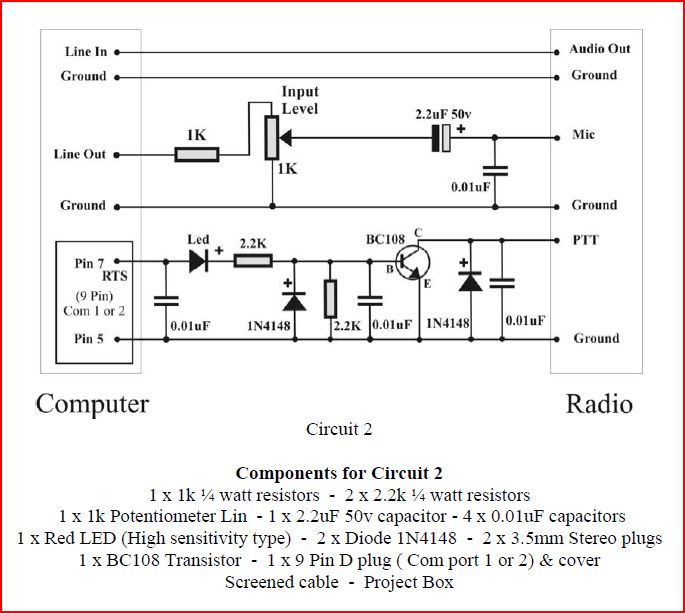

Interfaz PTT y CW para cualquier software de modos digitales



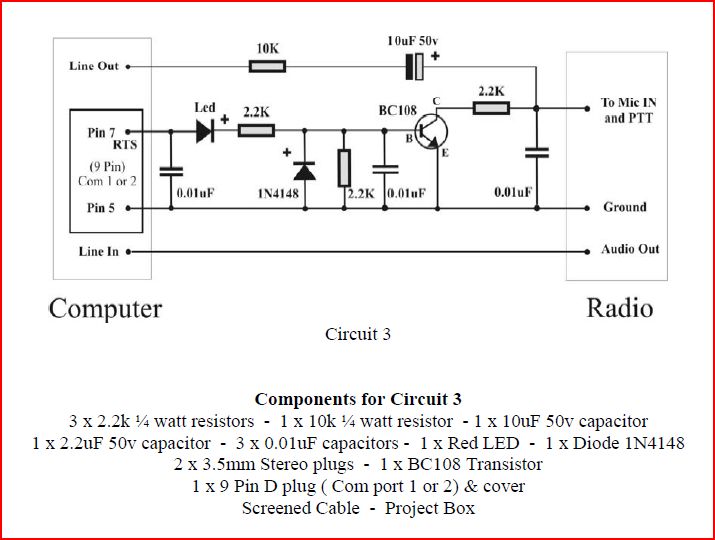

Interfaz PTT y audio para cualquier RIG portátil



Esta interfase es para el ICOM 706mk2G


Para llevar a cabo el montaje nos hara falta el siguiente material:

3 resistencias de 1K 1/4 de watio.

1 resistencia 1K2 1/4W

1 potenciometro lineal de 1K

1 condensador welwctrolítico de 2.2 microfaradios 50V

3 condensadores de 0.01 uF

2 transformadores de 600Ohm tipo 9000RS

1 optoacoplador 4N25 o similar

1 diodo LED rojo

1 Diodo 1N4148

2 clavijas macho estereo de 3,5mm

1 conector DB9

1 clavija macho 13 PIN DIN (de pendeindo del equipo, como por ejemplo IC-706 o TS-790)

Cable apantallado de al menos 3 hilos más apantallamiento

1 placa de circuito impreso

1 caja de plástico para el montaje.

Conexiones para ICOM 706 MKIIG.

Mini DIN 6 PIN:

1.- Entrada IN. ENtrada de Datos

2.- Masa (Para los pines 1,4 y 5

3.- PTT

4.- Salida de datos 9600 bps

5.- Audio OUT. Salida Audio cualquier modo y banda

Chasis miniDin- Masa PTT





En el caso del IC-706 MKII y el IC-706 MKIIG, para que transmita en HF y en VHF en digitales hay que soldar un cablecillo del pin 3 al 7 en el conector de 13.
