ARTÍCULO TÉCNICO

DIPOLO ROTATIVO PARA H.F.

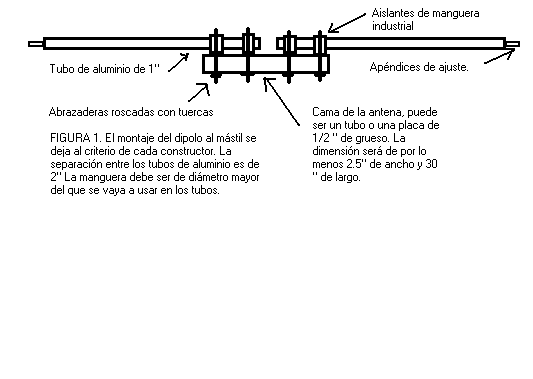

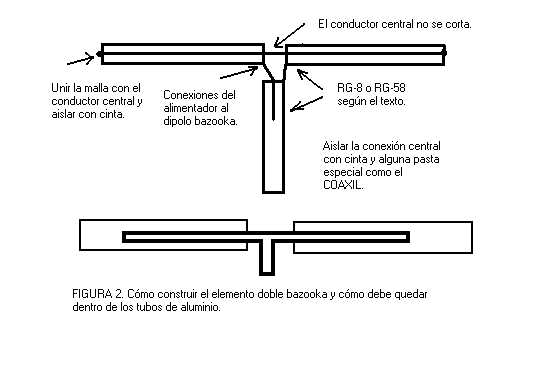

Cuando de se trata de dipolos, nos preguntamos qué tan eficiente son, qué voy a lograr en cuestión de distancia en los comunicados y qué tanta directividad voy a tener. Ya sabemos que la antena dipolo representa un modelo fácil de reproducir, tanto en resultados como en la parte mecánica y eléctrica. En este artículo vamos a tratar sobre un tipo de dipolo que no es común. El rotativo. Sabemos que la máxima radiación es hacia el frente y hacia atrás con un patrón en forma de 8. Sin embargo la característica de discriminación hacia las puntas nos va a ser muy útil, sobre todo si es muy acentuada. Para que la radiación por las puntas sea acentuada, necesitamos que nuestro dipolo sea balanceado. Por eso hemos pensado en una opción muy interesante, el dipolo abierto con tubería de aluminio, alimentado por medio de un elemento inductivo tipo doble bazooka que insertaremos dentro de los elementos del dipolo. La parte mecánica del montaje del dipolo en cuestión se basa en que debemos aislarlo del soporte por algún medio. En la Figura 1. se muestra cómo aislar los tubos que conforman al dipolo. En la Figura 2. vemos cómo va introducido el elemento "doble bazooka" que acoplará la antena con la línea de coaxial. Al ser un elemento inductivo y capacitivo a la vez, tendremos que también va a ser balanceado y por lo tanto no necesitamos de un "balun". Las fórmulas serán como sigue:
L = 142.5 / fMHz

metros para la longitud total del dipolo de aluminio, fMHz es la frecuencia de resonancia a la cual se va a cortar la antena, el resultado será en metros.
El elemento de coaxial tipo doble bazooka se calcula como sigue:
L = 150 * 0.8 / f(MHz)
con resultado en metros, donde f(MHz) está dado en mega Hertz y es la frecuencia de resonancia que desamos trabajar. 0.8 es el factor de velocidad de cable coaxial que se va a usar.
El factor de velocidad será de 0.8 si el dieléctrico del coaxial es duro (polietileno) y será de 0.66 si es blando (foam). Se puede usar RG-8U para transmisores de alta potencia y RG-58U para baja potencia (menos de 200 watts). Para el ajuste fino a la frecuencia exacta que deseamos, tenemos en los extremos de la antena, tubos deslizables que permitirán alargar o acortar la dimensión del dipolo.
Las dimensiones aproximadas para una antena de 40 metros con frecuencia de resonancia en 7.08 son:

L = 142.5 / 7.080 = 20.127 mtrs. de lado a lado.

La dimensión del dipolo coaxial será:
A = 150 * 0.8 / 7.08 = 16.94 metrs.

Fig1.
Fig2.

Les deseo éxito en este proyecto.
73 y DX
Adolfo Romero, XE1RM
