La Tecolotita No. 85

Órgano Oficial del Club de Radio Amateur de Jalisco A.C.

Octubre de 2001

EDITORIAL

Nuestra meta en cuanto al Boletín LA TECOLOTITA es llegar a 1000 subscriptores en lo que resta del año 2001. Ya hemos implementado un sistema para recibir los datos que amablemente nos hacen llegar nuestros lectores y hemos generado una lista de los actuales subscriptores (más de 300).
Como un servicio a nuestros lectores, principalmente radioaficionados, seguiremos teniendo nuestra sección de "Mercado de Pulgas" con la ventaja de que ahora puede enviarnos su anuncio dentro del formulario que viene incluido en cada número de La Tecolotita.
A los radioaficionados que han recibido este boletín y que no desean seguirlo recibiendo, o que lo están recibiendo doble, les suplico me lo hagan saber en un correo electrónico a Adolfo Romero, XE1RM, anotando en ASUNTO la palabra REMOVER, de otro modo seguiré enviándoles cada número del boletín. Agradezco mucho su apoyo y comprensión.
Además de nuestros artículos técnicos, editoriales, enlaces interesantes y mercado de pulgas, tenemos un servicio que iniciamos hace algún tiempo; se trata de nuestra colección de diagramas y manuales de sevicio y de usuario de muchos equipos de radioaficionado.
Si Ud. tiene necesidad de algún diagrama, si lo tenemos en la colección podemos enviarle la copia por medio de correo electrónico. En el caso de que se trate de un diagrama muy complejo trataremos de dividirlo en varias partes.
Todos los servicios de nuestro Radio Club son gratuitos para los lectores de nuestra página web www.qsl.net/xe1rmsalvo en el caso de que tengamos a petición, que enviar copias de diagramas o manuales; en tal caso les avisaremos del costo del envío y de las fotocopias. La promoción de este boletín a nivel internacional, la estamos haciendo aprovechando las técnicas del MLM (multinivel), en este caso aprovechando la buena voluntad de los colegas radioaficionados que también tienen una o varias páginas web. Sería sorprendente que ya estuviéramos llegando a varios miles de lectores en todos los países de habla hispana.

73 y DX de Adolfo Romero, XE1RM

[email protected]

ARTÍCULO TÉCNICO

CÓMO DISEÑAR UN SISTEMA DE ANTENAS.

Tierras y Protecciones.

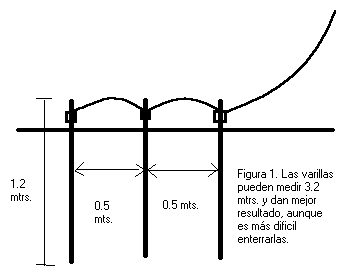

Los sistemas de tierra que tenemos disponibles son varios, el más sencillo es la conexión a la cañería por medio de una cable de un calibre entre el número 4 y el 8. Sin embargo no es muy efectivo ya que la resistencia que presenta es alta en comparación a otros sistemas. Se debe principalmente a que las cañerías de agua son de hierro con resistencia alta y aunque hay un alto porcentaje de cañerías de cobre, estas se encuentran en los muros o los pisos y no en terrenos más o menos húmedos que serían los que presentarían una buena conductividad. Por eso hemos descartado esta posibilidad, aunque es desde luego una opción. Las varillas de hierro cobrizado o las de cobre, son una buena opción si se cuenta con un buen lugar en el jardín, donde con la humedad podemos tener resistencias bajas, aunque no sean las ideales. Dos o tres varillas de 1.2 mtrs. de largo, a una distancia de 0.5 mtrs una de la otra e interconectadas darán mejor resultado que si sólo usamos una. Más de 4 varillas no harán una diferencia aceptable y es preferible no poner más. En la Figura 1, mostramos un diagrama de cómo se pueden ubicar. Es importante hacer notar que el cable que vayamos a emplear debe estar conectado a las varillas por medio de anillos opresores. varillas de tierra

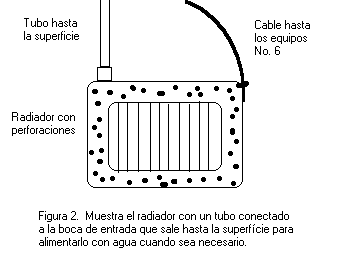

El cable debe tener el mínimo de curvas desde el lugar de la tierra física y los aparatos que se van a proteger. Están prohibidos los ángulos rectos y en caso de tener que dar una vuelta en un ángulo menor a los 90° entonces lo ideal es que sea prolongada. Un buena opción es colocar a una profundidad no menor de 1 metro (2 o más sería bueno), un radiador de automovil, que regularmente son de cobre, a cual le hemos hecho muchas perforaciones en el tanque, para que el agua con que lo carguemos por medio de un tubo, salga e impregne la tierra de alrededor. Con este sistema tendremos una buena conductividad y además podemos agregar agua en tiempo de secas en que las tierra pierde esa característica. radiador

La dificultad de encontrar una capa húmeda de tierra se acentúa en las zonas urbanas y más en el caso de edificios, ahí se usan técnicas muy especiales que trataremos en el siguiente Boletín. (continuaremos con los sistemas de tierra en el número 86)
