La Tecolotita No. 83

Órgano Oficial del Club de Radio Amateur de Jalisco A.C.

Agosto de 2001

EDITORIAL

Con las nuevas técnicas para la transmisión de datos por medio de ondas de radiofrecuencia, que alcanzan velocidades nunca antes sospechadas, se abre un panorama muy interesante para los radioaficionados que usan los sistemas digitales como el packet.

Imaginemos que esto abre posibilidades para la forma de utilizar los satélites para radioaficionados como los Oscar o los rusos. Los experimentos de SAREX serán ahora más efectivos y lo mejor de todo es que se rectivará el interés del público (los amantes de la radio de aficionados) para intentar ser protagonistas usando estas técnicas.

Si nosotros los radioaficionados que ya tenemos algún tiempo de serlo, nos proponemos dar a conocer estas técnicas y sobre todo las actividades y las bandas donde podemos usarlas, estoy seguro de que pronto tendremos un incremento substancial del número de elementos activos.

Es claro que la disminución de radioaficionados a nivel mundial se ha reducido, fijando la causa principal en la aparición de los teléfonos celulares. Los "radioaficionados" que solemente usaban su portátil en 2 metros como su telefono a su casa desaparecieron en su mayoría y solo quedan los que verdaderamente son "aficionados de hueso colorado".

Urge un plan primero a nivel de nacional y de clubes que contemple las grandes posibilidades de aumentar el número de radioaficionados, principalmente los jóvenes que ya están usando las computadoras y la Internet para comunicarse por medio del "chat". Ese famoso "chat" puede ser la clave, veremos que los jóvenes ahora usarán los "walkie-talkies" de FM en 2 metros y en 70 cms. para extender el uso del chat por medio de "gate ways" o puentes de sitios de Internet.

73 y DX de Adolfo Romero, XE1RM

[email protected]

ARTÍCULO TÉCNICO

CÓMO DISEÑAR UN SISTEMA DE ANTENAS.

Si ya sabemos cuál es el área donde vamos a montar nuestro sistema de antenas, ahora tendremos que saber cuáles son las distancias de nuestras anclas a la torre para que sean confiables. Las anclas deberán estar ubicadas de preferencia en las vigas metálicas o en las trabes de concreto.

Nunca se deben poner en los "pretiles" o bardas que se encuentran en las azoteas de las casas, aparentemente son seguras, pero están expuestas a la humedad de las lluvias que llega a reblandecerlas y son muy poco confiables.

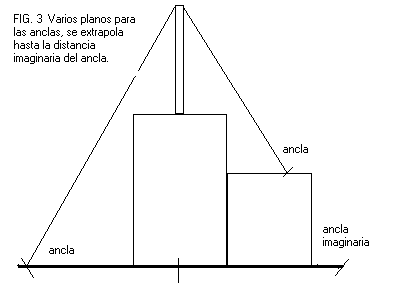

La distancia óptima para ubicar las anclas es del 50% de la altura de la torre. Esto cuando las anclas están en el mismo plano horizontal. Deberán extrapolarse en el caso de que una o más de las retenidas estén en un plano inferior al plano de la torre.

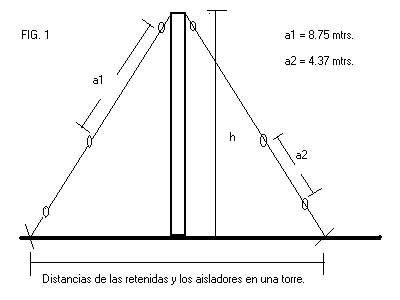

Luego se tendrán que calcular las medidas de las retenidas, con los correspondientes aisladores a intervalos de 8.75 mtrs. o 4.37 mtrs. entre aislador y aislador, que nos evitarán que las retenidas tengan resonancias perjudiciales que se traducen en interferencias a la TV y mala relación de ondas estacionarias que cambiaría en caso de la rotación de la antena direccional. En suma las retenidas no deben convertirse en radiadores de R.F. Ver las Figuras 1, 2 y 3.

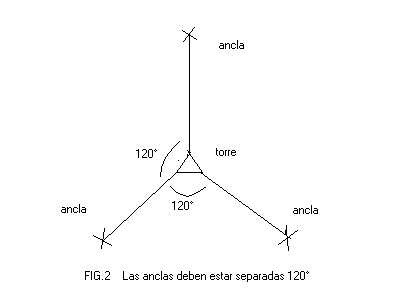

Fig.2

El sistema de tierras es otro punto importante que debemos tratar en la próxima edición de La Tecolotita.
