Estamos convencidos de que la práctica de la radio comunicación de aficionados está exenta de peligros; por lo menos eso parece a la mayoría de nosotros. Pero ¿qué tan segura es en realidad?
Tendríamos que repasar punto por punto las distintas fases que conforman a la radio afición. Si solamente somos usuarios de los equipos de radio comunicaciónes y no nos atrevemos a repararlos y lo dejamos a técnicos especializados, nuestros riesgos son menores, pero hay otros que debemos tomar en cuenta, por ejemplo: si vamos conduciendo nuestro vehículo y al mismo tiempo operamos nuestro equipo móvil, corremos el riesgo de distraernos y tener un percance que podría ser grave.
Si operamos nuestra estación en temporada de lluvias durante una tormenta eléctrica, si no tenemos nuestro sistema de tierra muy bien instalado corremos el riesgo de recibir una descarga eléctrica que podría ser fatal. En suma, no estamos exentos del todo de riesgos en la radioafición.
Si somos experimentadores y nos gusta construir nuestros equipos, nuestros amplificadores lineales, instalar nuestras antenas, nuestras torres, subirnos a ellas para ajustar nuestras antenas, etc., entonces sí sabemos a ciencia cierta los peligros que corremos; pongamos el caso de quien repara un amplificador lineal a base de válvulas al vacio, el alto voltaje presente en las placas de los bulbos finales es mortal de necesidad.
En el caso de la instalación de nuestras torres y antenas, los peligros evidentes son: las caidas desde la torre o de la azotea, el derrumbe de la torre en líneas de alta tensión, la caida de herramienta u objetos pesados sobre alguien, la poca precaución al usar herramientas como taladros, pinzas, sierras eléctricas, etc. podrían ser motivos para tener un accidente.
Nuestra recomendación principal es: usar el sentido común, tener a la mano un botiquín de primeros auxilios, entrenar a nuestra familia para saberlos impartir y consultar a expertos antes de iniciar una aventura riesgosa de nuestro "hobby".
Cuando estudiamos para el examen de teoría para obtener la licencia de radioaficionado, uno de los temas que vemos es la resonancia en los circuitos; pero ¿para que nos va a servir? En este artículo vamos a ver cómo se aplica a las antenas y a los circuitos RLC de uso común en radio comunicaciones.
Las antenas están hechas de alambre ó tubos de metal, asi que tienen inductancia (L) y resistencia (R). La antena tiene capacitancia (C) debido a la cercanía con la tierra y los objetos a sus alrededor, incluyendo los soportes, como: la torre, la cama que la sustenta, las retenidas, etc. La antena tiene impedancia (Z), la cual varía con la frecuencia (F).
Pensando en una antena en términos de un circuito serie RLC, pretendo que usted comprenda el concepto fácilmente. Esto ayudara a entender los efectos que usted nota en su propia antena.
RESONANCIA EN ANTENAS
La máxima cantidad que radía una antena tiene efecto cuando el máximo de corriente fluye en la antena. Nuestro estudio de circuitos RLC muestran que la máxima corriente fluye en el circuito serie cuando las reactancias L y C se cancelan y el circuito es resistivo.
La impedancia es igual a una pequeña resistencia y la corriente está a su máximo.
Exactamente pasa lo mismo con las antenas. Es importante hacer que las antenas resuenen a la frecuencia de trabajo y debido a ello obtenemos una corriente máxima y por lo tanto una máxima radiación.

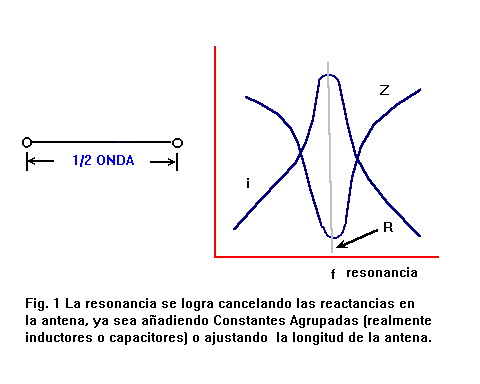

La resonancia se logra cancelando las reactancias en una antena, ya sea por medio de añadir CONSTANTES AGRUPADAS (realmente capacitores o inductores) o ajustando la longitud de la antena.
Artefactos tales como Bobinas de Carga, Trampas y Sombreros Capacitivos son Componentes Agrupados diseñados para alterar la frecuencia de resonancia de una antena.
La longitud más corta que debe tener una antena para que sea auto-resonante es una longitud de media onda eléctrica. La longitud física de un alambre resonante siempre será algo mas corta. La teoría del factor de velocidad, encontrada en nuestro artículo sobre líneas de transmisión, se aplica igualmente a las antenas.
La antena será más corta físicamente debido a la capacitancia añadida en las puntas de la antena (llamado EFECTO DE PUNTAS). La capacitancia tiende a bajar la frecuencia de resonancia. La antena debe ser acortada (decrecer la inductancia) para que se ajuste a la frecuencia deseada.
RESISTENCIA DE LA ANTENA
La potencia suministrada a la antena se manifiesta como calor, disipado en la resistencia ohmica de de los materiales usados en el radidor y en la radiación misma de la antena. La resistencia ohmica real es muy pequeña y la potencia que se pierde en calor es solamente un porcentaje bajo de la potencia que llega a la antena.
De hecho, el valor significativo de la resistencia no existe. Esta es la resistencia que tendría para que nosotros pudiéramos medir la potencia radiada. Esta es la resistencia que proveé la carga para un transmisor y la terminación para una línea de transmisión. esta es una resistencia imaginaria que se calcularía después que ya se tomo en cuenta el el calor disipado.
Esta resistencia imaginaria se llama RESISTENCIA DE RADIACIÓN. Si nosotros hablamos de una "antena de alta impedancia" o de una "antena de baja impedancia" estamos hablando de la resistencia de radiación.
Si ajustamos un sistema de antena para que se acople mejor a una línea de transmisión, es la resistencia de radiación a lo que nos referimos.
Ya que la resistencia de radiación de una antena cuenta para la potencia radiada, ésta se ve afectada por su altura sobre el piso, objetos a su alrededor, reflejo de tierra y cualquier otro factor que tenga efecto en una antena real, no teórica.
Para evitar esas variables, todas las teorías sobre antenas se basan en una hipotética, ubicada en el ESPACIO LIBRE. La antenas reales son siempre un compromiso con esta referencia, ya que el espacio libre es dificil de simular.
Note que estamos hablando de la impedancia al término de su línea de transmisión. Su SWR (relación de ondas estacionarias), dependerá de todas aquellas variables.
