Somos considerados por los gobiernos de los países como un servicio de radiocomunicación útil a la comunidad, pero en algunos países nos tienen prohibida toda actividad, por ejemplo: en Corea del Norte. Somos casi unos héroes porque estamos presentes en todos los desastres como ciclones, terremotos, inundaciones, etc. pero a la vez algunos nos consideran como una fuente de interferencias a la televisión, invasores de espacios radioeléctricos y demás calamidades.
Nosotros los radioaficionados forjamos la imagen de nuestro pasatiempo favorito ante la sociedad y nuestro comportamiento y actitud han determinado que esta imagen haya sido excelente hasta nuestros días, por lo menos lo es ante las organizaciones internacionales como la UIT ante quien tenemos un organismo mundial que representa a los radioaficionados, la IARU de la que México es país miembro.
Ayudemos a conservar esos privilegios que tenemos los radioaficionados y que muchos no se dan cuenta de lo valioso que son, entre otros, la oportunidad de conocer y darse a conocer a muchas personas en todo el mundo, de aprender electrónica, de experimentar lo aprendido, de diseñar equipos, antenas, instrumentos, etc.
Pero el privilegio más importante es quizá, el de pertenecer a la fraternidad más grande e importante a nivel mundial, somos radioaficionados y eso nos distingue entre los grupos y organizaciones en general.
Somos más de 2 millones de radioaficionados en el planeta y nuestro indicativo de llamada nos distinge, es una identificación más segura que cualquier otra, ya que estamos registrados no solamente en nuestro país sino que hay registros a nivel mundial como el Call Book de Radio Amateur, en Internet también se están llevando bases de datos como el QRZ.
Para ayudar en la gran empresa que es la radioafición, será valioso el tiempo que le dediquemos a instruir a lo nuevos y a propagar las bondades y la conveniencia de ser radioaficionados.
Las condiciones de propagación se están abriendo cada vez más y la banda de 10 metros es una buena opción para comunicar a grandes distancias con poca potencia.
Si usted posee una antena para 11 metros direccional de 3 o 4 elementos, puede ser interesante modificarla para que funcione en 10 metros, sin mucho trabajo, modificando las medidas de su antena se logra fácilmente.
Las frecuencias más usadas en esta banda van desde 28,200 kHz hasta 28,700 kHz, pero si desea trabajar con los repetidores de FM que están al final de la banda, la sección de 29,000 a 29,700 kHz, entonces el diseño del nuevo arreglo direccional tendrá que ser diferente.
Las medidas que están en las tablas siguientes se basan en el programa YAGIMAX versión 3.11. Las antenas para 11 metros por lo general estan polarizadas verticalmente debido a que la gran mayoría de usuarios de esa banda poseen antenas verticales, por lo que en nuestro diseño debemos cambiar la polarización a horizontal.
El proceso es simple y consiste en hacer que la antena gire 90° y los elementos se mantengan horizontales.
El tubo que soporta a los elementos tiene una longitud de 6 metros en este diseño. Todos los elementos estan aterrizados y el radiador puede ó no estar aterrizado, depende del sistema de acoplamiento que use su antena para 11 metros. Se usarán los mismos herrajes de la antena y el mismo sistema que tenga para acoplamiento.

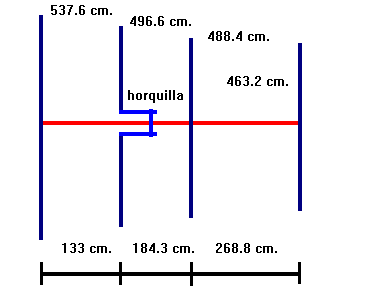

ANTENA DE 4 ELEMENTOS PARA 10 METROSFrecuencia Central, 28.5 MHz
Ganancia = 10 dBi
Diámetro de los elementos = 2.0 cms. en promedio ó 3/4".
Frente a Espalda 30 dB en 28.25 MHz. y 20 dB en 28.5 MHz.
Impedancia Z= 10.8 + j2.2 ohms.
Sistema de acoplamiento al coaxial de 50 ohms, horquilla ó acoplamiento gamma, según sea el caso.
El uso del mismo sistema de acoplamiento de la antena de 11 metros en 10 metros requiere algunos ajustes, por ejemplo si se usa una horquilla, debe acercarse el cortocircuito de la horquilla para que la relación de ondas estacionarias sea adecuada. Si se usa el gamma, entonces las medidas serán disminuidas para que se ajusten a la nueva frecuencia de operación.
Lo mismo que el diseño anterior, se utilizará el sistema de acoplamiento que acompañe a la antena de 11 metros, pero se tendrán que reducir las medidas para que se ajusten a la nueva banda.
Para el ajuste de estas antenas es importante utilizar un buen medidor de ondas estacionarias y aplicar muy poca potencia para las lecturas. Es importante elaborar una tabla de las lecturas cada 50 kilohertz, primero para saber dónde esta la frecuencia de resonancia y luego para verificar que los ajustes del sistema de acoplamiento sean los adecuados.
Solamente se modificará el elemento radiador, no es necesario hacer ajustes en el reflector ni en el director.
