EDITORIAL
Páginas web de gran utilidad para los radio experimentadores.
Verdaderamente que Internet es un gran medio para aprender sobre muchos temas
por ejemplo: experimentación en antenas, reparación de equipos antiguos, receptores,
transmisores, transreceptores, equipos de medición, modificación y construcción de
equipos, rotores, etc. Lo importante es saber dónde buscar esa información.
Afortunadamente tenemos muchos buscadores que podemos usar,
Google sería el
primero. Pero para ir al portal más
importante, yo entraría primero a www.ac6v.com
está muy completo en todos sus temas, como
está en inglés requiere saber algo de esa
lengua o usar
algún traductor de los que ya tienen los navegadores. Es cierto
que no son
tan buenos en la traducción pero con un poco de calma y curiosidad no tendremos
problemas en entender el inglés técnico.
Ciertamente
que en algunos casos la información no será gratuita,
pero insistiendo
podemos encontrar alguna página que la tenga y no cobre por enviarla. Otros portales
piden una contribución monetaria sin indicar
cantidad por la inscripción, también es una
buena opción contribuir a que esa página siga vigente y actualizándose.
Hagan la
prueba en Google pidiéndole por ejemplo: "Club Radio Jalisco" y
vendrán a
a estas páginas. Lo que quiero decir es que usen varias palabras del tema que buscan, los
resultados sean más precisos y no tendrán que buscar entre miles o cientos de miles de
páginas. Lo más probable es que en los primeros resultados encuentren lo que buscan.
73 y DX
Adolfo Romero Cárdenas

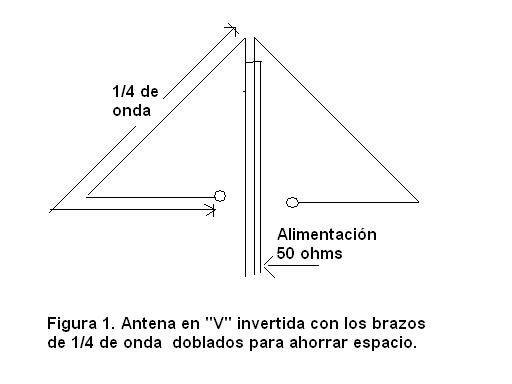

LAS ANTENAS DIPOLO EN "V" INVERTIDA CASI EN TRIÁNGULO
Las
variantes de los dipolos y las “V” invertidas son muchas, ahora hablaré de las que
doblamos en las puntas para que no sean tan largas, es decir utilizamos el principio de las
antenas acortadas con carga lineal pero con otra opción. Ver Fig. 1
¿Qué tanto debemos doblar los extremos de cada brazo? No hay una base para decidirlo,
pero dependerá del espacio que tengamos disponible. Cabe explicar que este tipo de
antenas no tiene relación con las Delta ya que no están cerradas en la parte inferior.
La fórmula usada para
calcular las distancias es la misma que para un dipolo abierto:
L = 142.5 / F(MHz) y el resultado aproximado es en metros debido a que el efecto de
puntas va a variar debido a los dobleces y otros parámetros como la capacitancia de la
antena a tierra. Para ajusta la antena a la frecuencia de resonancia que deseamos,
tendremos que emplear nuestro medidor de Relación de Ondas Estacionarias (ROE o
SWR en inglés). Si tenemos un generador de
ruido podemos ver más fácilmente en dónde
está la frecuencia de resonancia en nuestro receptor.
Entonces recortaremos o alargaremos nuestra antena para llegar a la frecuencia deseada.
Cabe decir que será más fácil
el ajuste ya que las puntas de la antena estarán cerca de la
superfície (techo, jardín, bardas,
etc.). Otro punto útil: no es requisito que los apéndices
de la antena deban dirigirse hacia la torre o mástil, si no son muy largos pueden fijarse en
algún punto cercano más facil de alcanzar.
La máxima radiación
de este tipo de antenas no está bien definida, pero podemos
suponer que será similar a la de una V Invertida. Se puede experimentar alimentando a la
antena en la parte inferior, es decir: doblaríamos los extremos hacia a lunta del mástil, pero
no tendríamos las facilidades para ajustarla y
además los lóbulos de radiación estarían
más
cerca del plano de tierra, lo cual significa un menor rendimiento.
Les deseo mucho éxito en su experimentación con estas antenas.
73 y DX
Ing.
Adolfo
Romero Cárdenas
XE1RM
