CORRIENTES
Y
VOLTAJES EN ANTENAS
Las
antenas son similares a las líneas de
transmisión, en ellas existen a lo largo
de las antenas, formas de onda de corrientes y voltajes. Las formas de
onda son
realmente sinusoidales. Sus valores absolutos (o
instantáneos) varían de
acuerdo a la frecuencia y a las características de la
línea de transmisión.
Las
formas de onda de las corrientes y voltajes son sinusoidales. Sus
valores
absolutos (o instantáneos) varían dependiendo de
la frecuencia aplicada y de la
línea de transmisión. Las ondas reflejadas tienen
lugar en los extremos de la
antena y las ondas estacionarias con sus corrientes y voltajes se
pueden
imaginar como existentes en la antena.

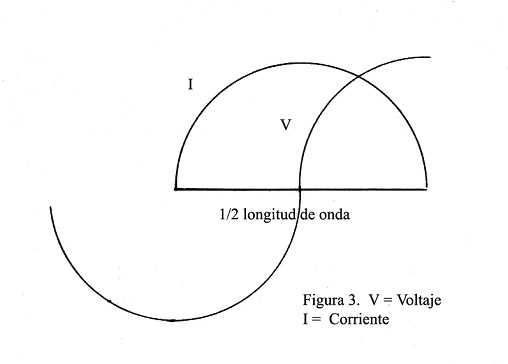

Como
indica la gráfica, al centro del dipolo (1/2 onda) el
voltaje es mínimo y a los
extremos de la antena, los voltajes son máximos y las
corrientes mínimas. La
impedancia en el centro es baja y alta en los extremos, esto es de
acuerdo con
nuestra teoría. Al ajustar la distribución de la
corriente en una antena
variando la longitud del dipolo, la impedancia de la antena va a variar
y va a
afectar la Relación de Ondas Estacionarias (SWR) en la
línea de transmisión.
El
voltaje en el centro de la antena está a su
mínimo como lo muestra la gráfica.
Esta característica es útil cuando tenemos que
fijar los elementos de una
antena direccional a la cama soporte (boom), podemos fijarlos
directamente sin
aislarlos. Esto se aplica también en muchos sistemas de
acoplamiento, como el
gamma match o el delta match.
Dos
puntos del mismo potencial pueden estar en corto circuito sin afectar
la
operación del circuito.

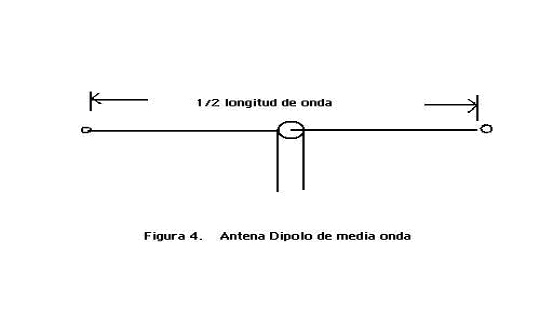

La
resistencia de radiación (impedancia) en el centro de una
antena de media onda
es mas o menos de 50 a 75 ohms. En un dipolo en el espacio libre es de
52 ohms.
La cual es muy adecuada para usar cables de alimentación de
50 o 75 ohms, Este
dispositivo de media onda se conoce como ANTENA DIPOLO. Trabaja mejor
que un
hilo largo de longitud al azar y no se necesita usar un acoplador
cuando la
antena está debidamente ajustada.
Las
antenas dipolo de media onda se usan principalmente en las bandas de
80, 40 y
30 metros, La altura de una antena sobre el suelo, tiene que ver con su
desempeño, cuanto más alta esté es
mejor. Esta premisa es verdadera para la
mayoría de las antenas.
Las
antenas dipolo se pueden montar en forma vertical solamente en bandas
altas),
horizontal o inclinada; cada una tiene sus características
diferentes. En forma
vertical la máxima radiación de las ondas que
genera están en polarización
vertical; en forma horizontal que es la más
común, generará ondas polarizadas
horizontalmente y cuando se monta en forma inclinada
generará ondas con ambas
polaridades.

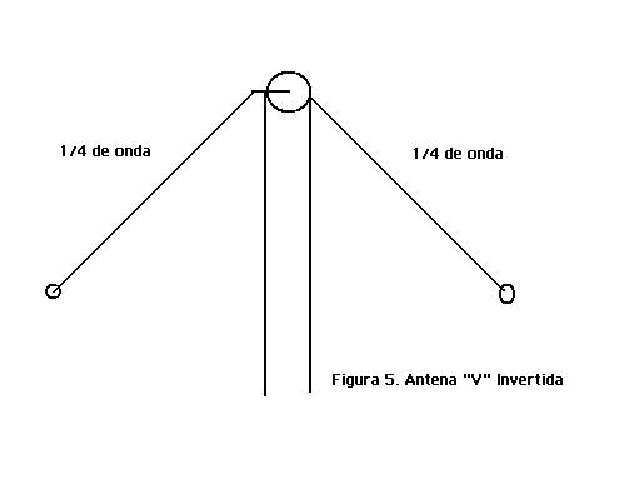

Hay una
forma de montarla cuando no se tiene mucho espacio o bien solamente se
dispone
de un mástil soporte, es la famosa “V”
invertida, que será más corta que en
forma horizontal debido a la capacitancia que se formará en
los extremos debido
a su cercanía con el piso. La resistencia de
radiación será más baja que en un
dipolo horizontal, 50 ohms o menos.
El
ángulo que se forma entre las dos piernas de la antena no
debería ser menor de
90º, sin embargo, para que el ángulo de
máxima radiación sea bajo digamos
cercano a los 10º, el ángulo de cada pierna de la
antena con respecto al suelo
debería ser de 56º.
73 y DX
Ing.
Adolfo
Romero Cárdenas
